【RK3568+Logos2 FPGA】工业级全国产ARM+FPGA适配鸿蒙5.0系统

RK3568：强大性能的核心引擎

RK3568 作为一款高性能的系统级芯片（SoC），采用先进的 22nm 工艺技术打造。其集成四核ARM Cortex-A55 处理器，拥有出色的运算能力，能够轻松应对复杂的计算任务。搭配 Mali-G52 2EE 图形处理器，在图形处理方面表现卓越，无论是 4K 解码还是 1080p 编码，都能流畅实现，为多媒体应用提供了坚实的基础。

RK3568 还支持丰富多样的外围接口，满足了不同场景下的数据传输需求。更值得一提的是，它内置独立的 NPU（神经网络处理单元），具备1TOPS 的算力，使得设备能够高效运行轻量级 AI 应用，在人工智能领域大放异彩。同时，RK3568 对 Android 11 和 Linux 系统的良好支持，使其能够广泛应用于物联网网关、NVR 存储、工业控制、车载系统等多个工业定制化市场。

紫光同创 PG2L50H：灵活定制的硬件利器

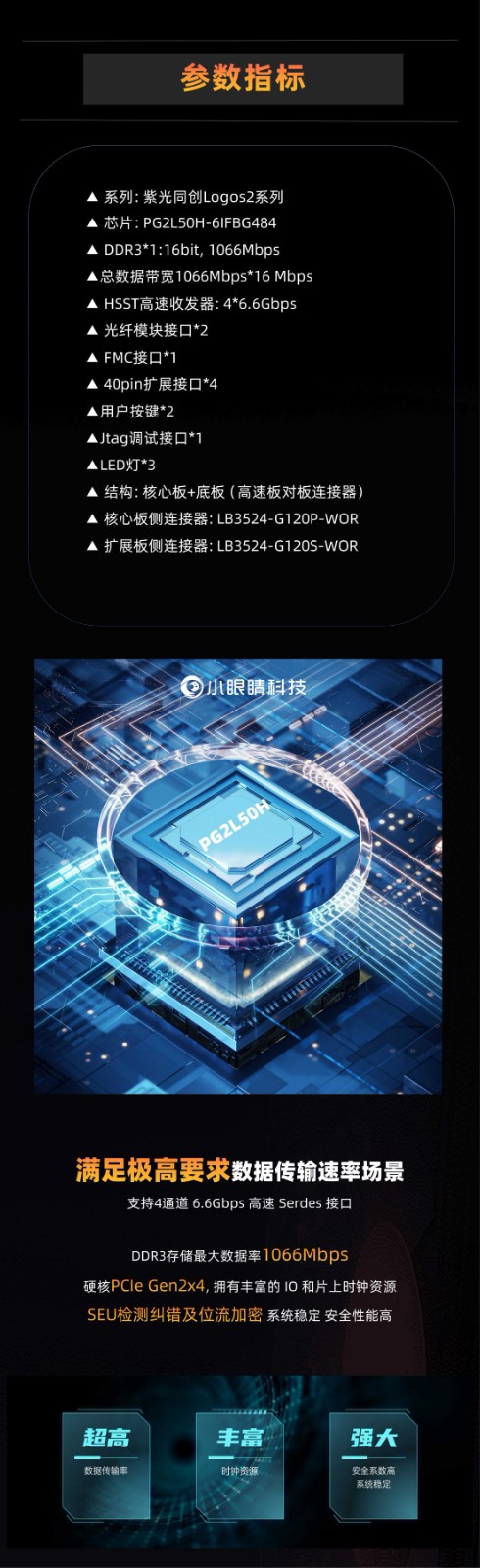

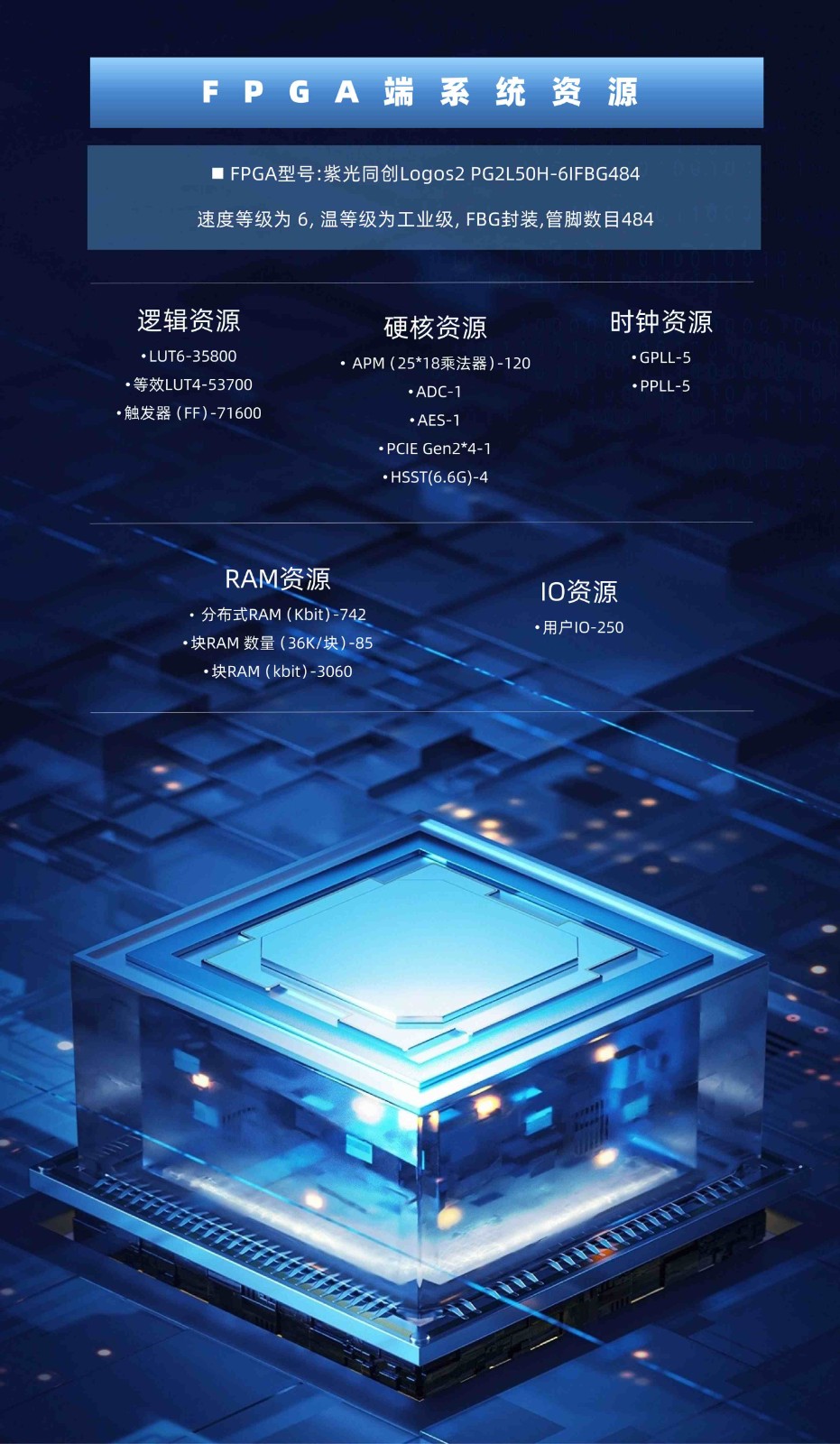

紫光同创 Logos2 系列FPGA同样亮点十足。PG2L50H采用成熟的 28nm CMOS 工艺制程，为用户提供了 53700K LUT4的逻辑资源。这一丰富的逻辑资源，使得开发者能够根据自己的需求灵活构建各种复杂的硬件逻辑。

PG2L50H支持4通道 6.6Gbps 高速 Serdes 接口，能够实现高速数据传输，满足对数据传输速率要求极高的应用场景。同时，它还支持最大数据率1066Mbps的DDR3存储以及硬核 PCIe Gen2x4，拥有丰富的 IO 和片上时钟资源，并且具备 SEU 检测纠错及位流加密等安全特性，为系统的稳定运行和数据安全提供了有力保障。

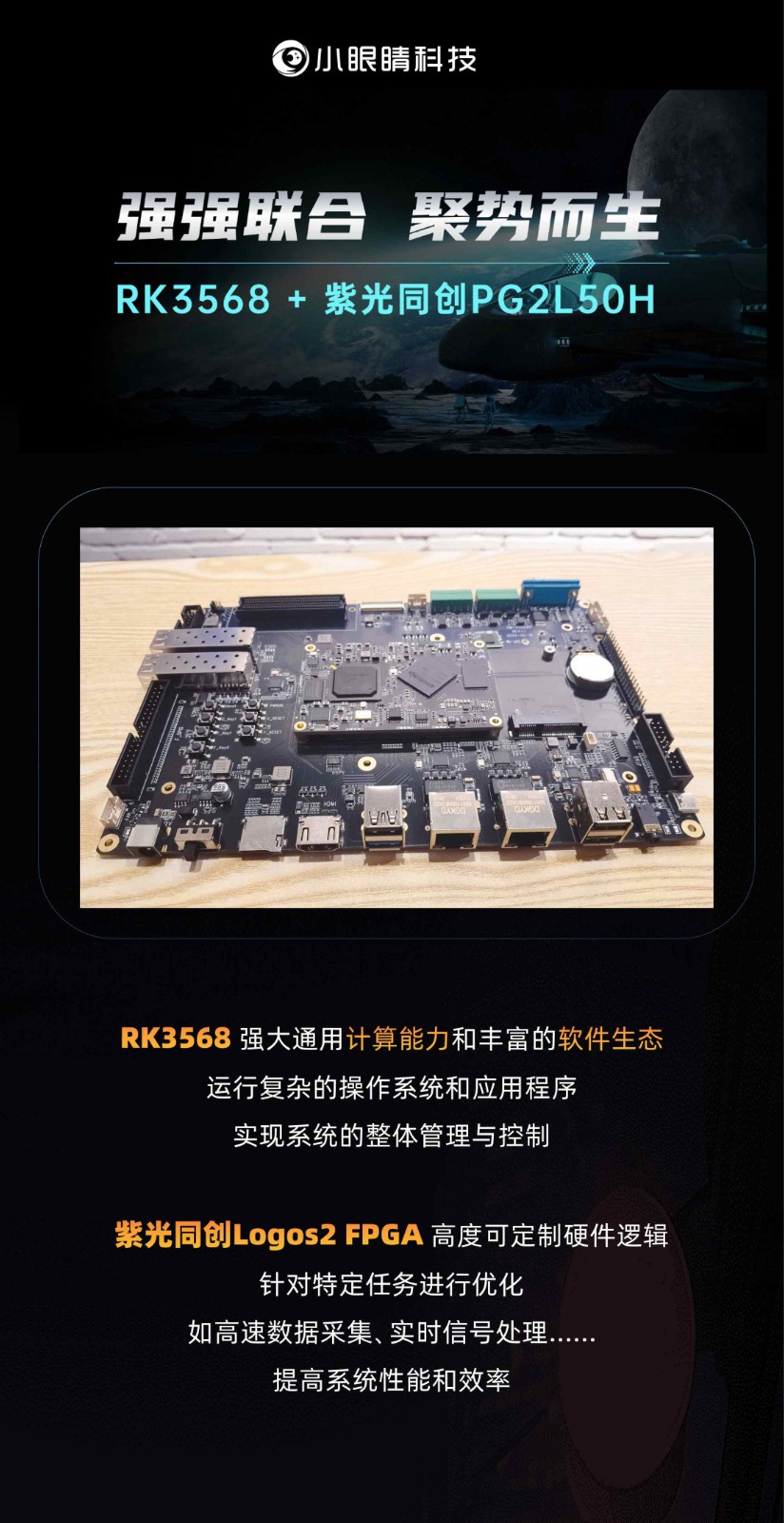

强强联合：RK3568 + 紫光同创 PG2L50H

RK3568 与紫光同创PG2L50H相结合，二者的优势得到了充分的互补与放大。一方面，RK3568 强大的通用计算能力和丰富的软件生态，能够运行复杂的操作系统和应用程序，实现系统的整体管理与控制。另一方面，紫光同创 Logos2 FPGA 的高度可定制硬件逻辑，可针对特定任务进行优化，如高速数据采集、实时信号处理等，大大提高了系统的性能和效率。

在工业自动化领域，它们可以实现高速数据采集与处理，精准控制工业机器人的运动；在智能安防方面，能够高效进行视频监控与分析，快速检测入侵行为；在医疗设备中，助力医学影像的处理与医疗仪器的精准控制。

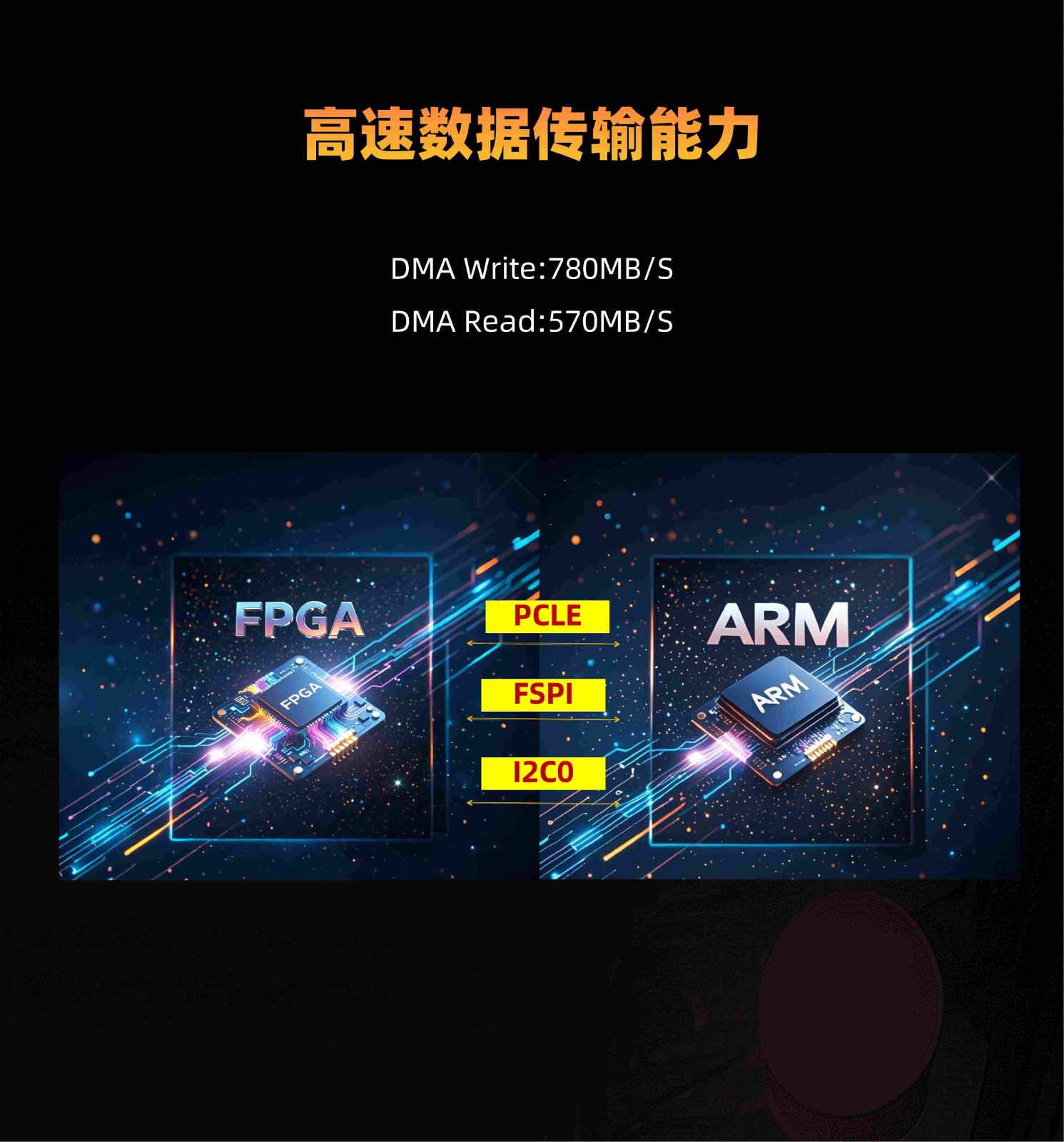

高速的数据传输能力

RK3568与PG2L50H之间通过PCIe、FSPI、I2C0以及部分GPIO相连:

RK3568 与紫光同创 Logos2 开发板之间通过多种接口实现高效连接与数据交互 。其中，PCIe 2.0 接口是二者通信的重要桥梁。PCIe 接口凭借其高速串行通信的特性，能够为大量数据的快速传输开辟高速通道，满足诸如在多通道 AD 采集处理系统中，FPGA 端采集到的海量数据迅速传输至 RK3568 进行深度分析处理的需求。在工业自动化生产线上对多传感器数据进行实时采集与处理时，通过 PCIe 2.0 接口，FPGA 端快速采集的传感器数据能无延迟地送达 RK3568，保证生产过程监控与控制的及时性 。

FSPI（Flexible Serial Peripheral Interface）总线也是二者通信的关键接口之一。在多通道 AD 采集案例里，FPGA 端负责采集多通道模拟信号并转换为数字信号后，ARM 端（RK3568）的 CPU3 核心运行 RT - Thread（RTOS）程序，通过 FSPI 总线从 FPGA 端接收 AD 数据。FSPI 接口具备灵活配置的特性，在数据传输方面可根据实际应用场景，如对传输速率、数据格式等要求进行调整，适用于各类对数据传输有特定需求的应用场景，无论是简单的低速数据交互，还是较为复杂的中高速数据传输任务，都能稳定胜任。

此外，I2C（Inter - Integrated Circuit）接口用于实现设备间的低速通信。它采用双线制，即串行数据线（SDA）和串行时钟线（SCL），具备占用引脚资源少的优势。在 RK3568 与 Logos2 开发板的组合中，可利用 I2C 接口进行一些配置信息的传输、设备状态的查询等。例如，在系统初始化阶段，通过 I2C 接口，RK3568 可以向 Logos2 FPGA 发送一些配置指令，告知其工作模式、参数设置等信息；在运行过程中，也能通过 I2C 接口查询 FPGA 的工作状态，如是否正常采集数据、内部逻辑是否运行稳定等 。

GPIO（General - Purpose Input/Output）接口同样发挥着不可或缺的作用。它允许开发者根据具体应用需求灵活定义其输入或输出功能。在 RK3568 与 Logos2 开发板之间，GPIO 接口可用于实现简单的控制信号传输，如 FPGA 完成一次数据采集任务后，通过 GPIO 接口向 RK3568 发送一个中断信号，通知其进行数据接收处理；或者 RK3568 向 FPGA 发送控制指令，启动或停止某些特定功能模块等 。

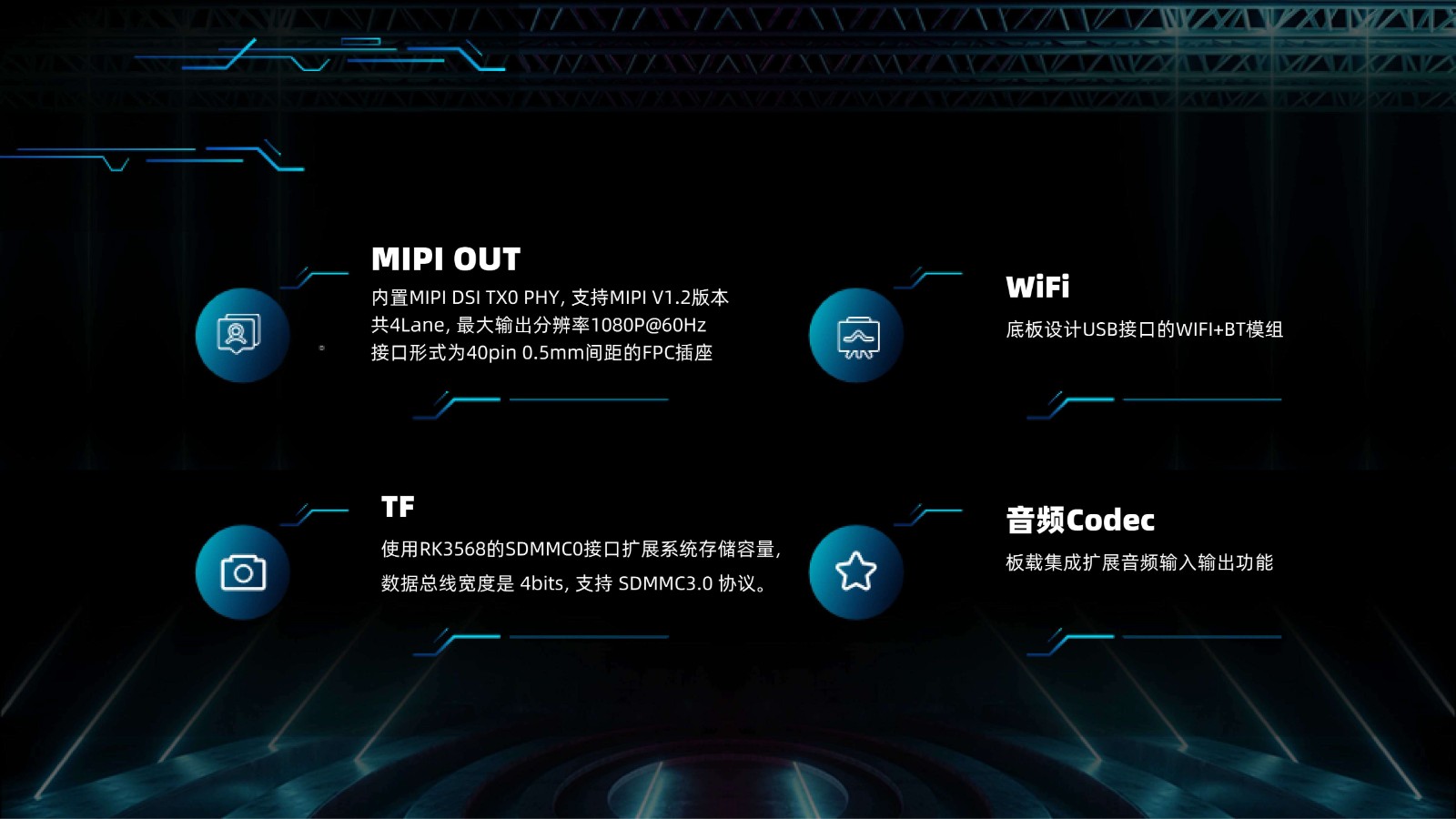

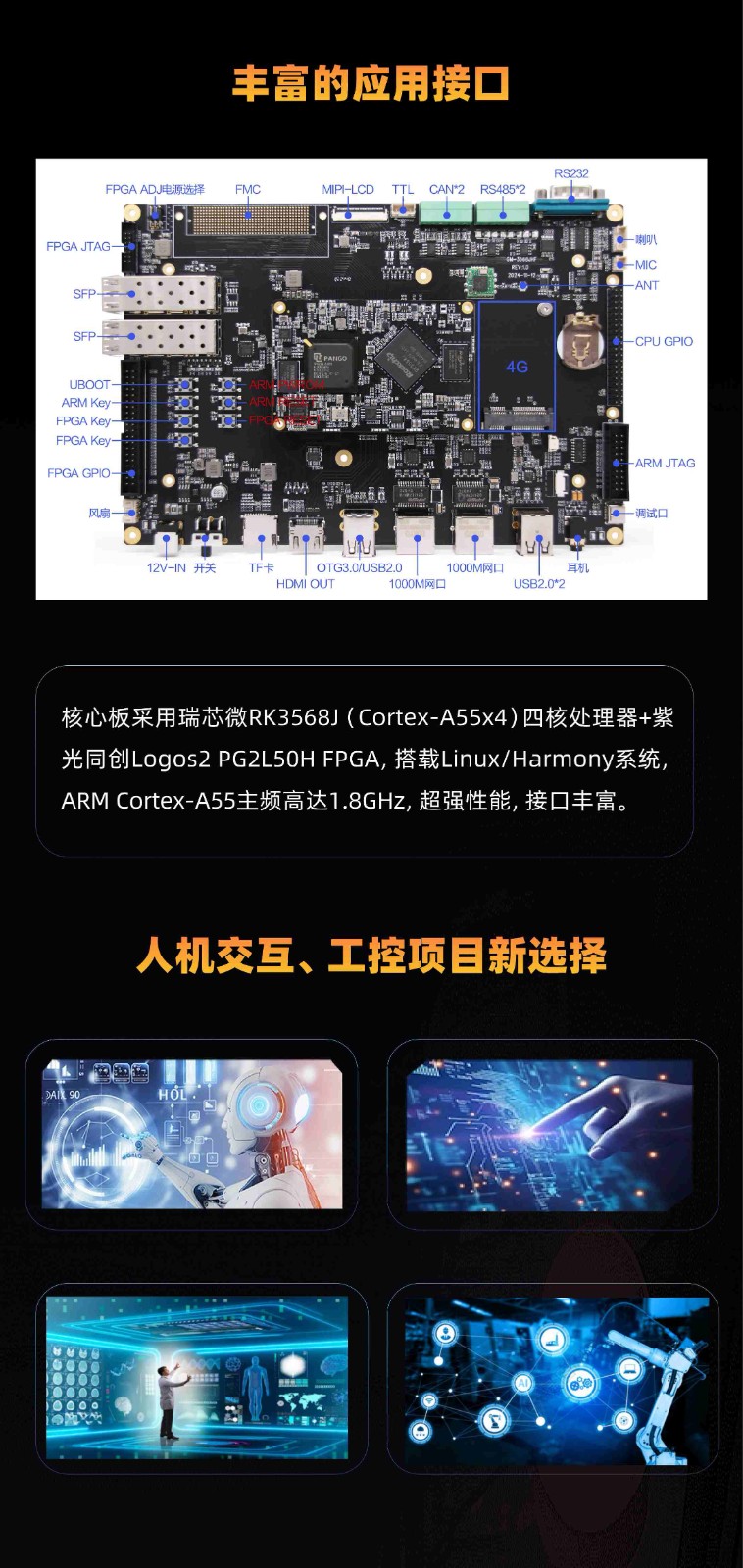

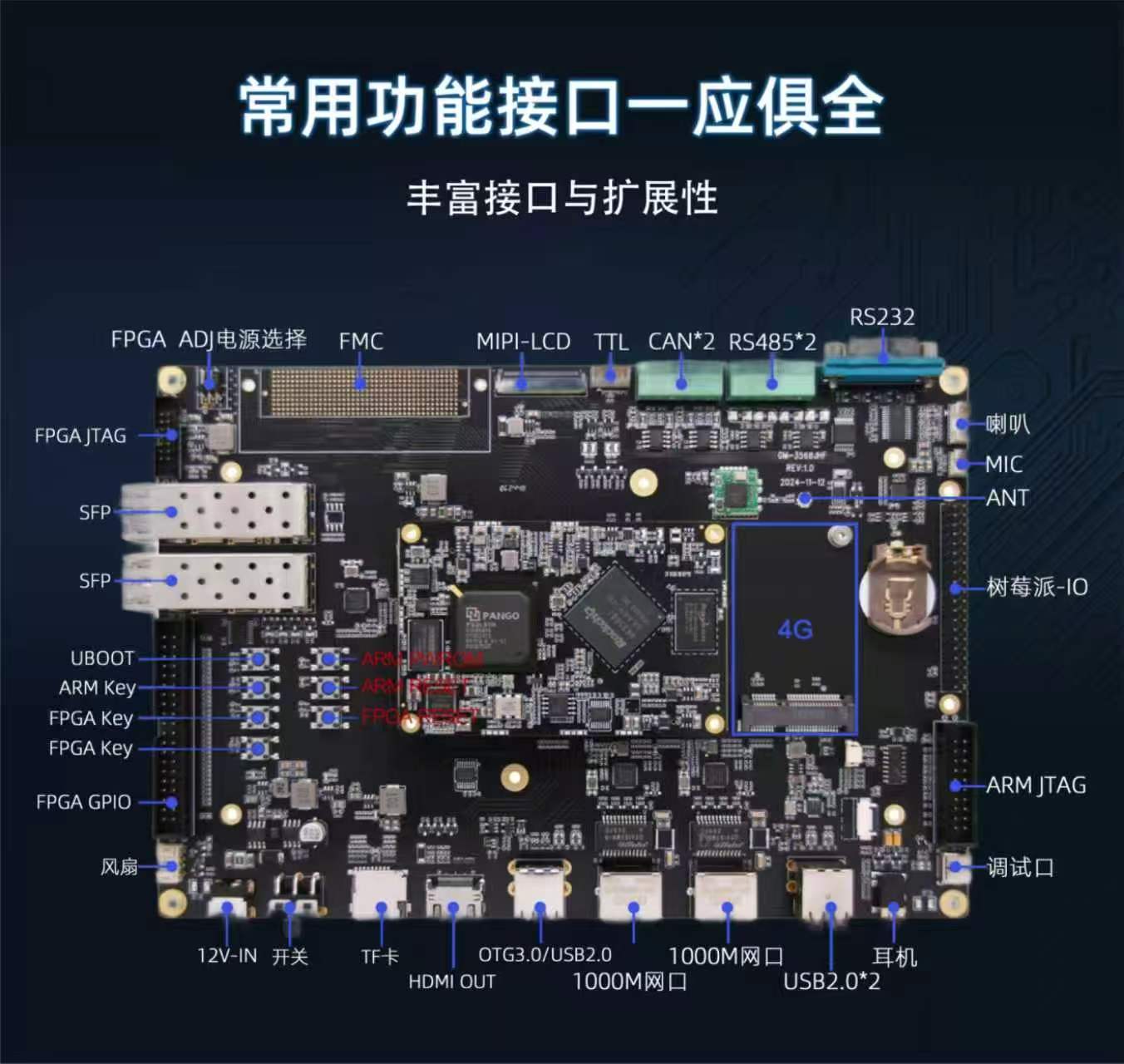

丰富多样的应用接口

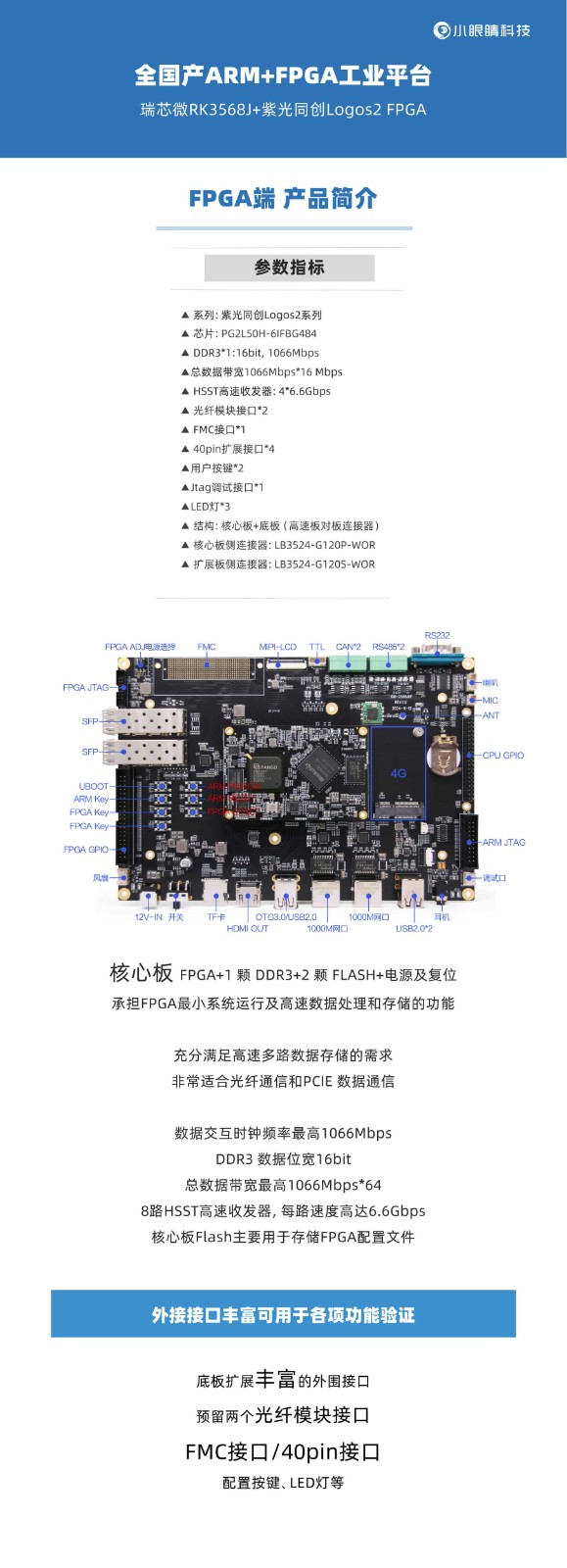

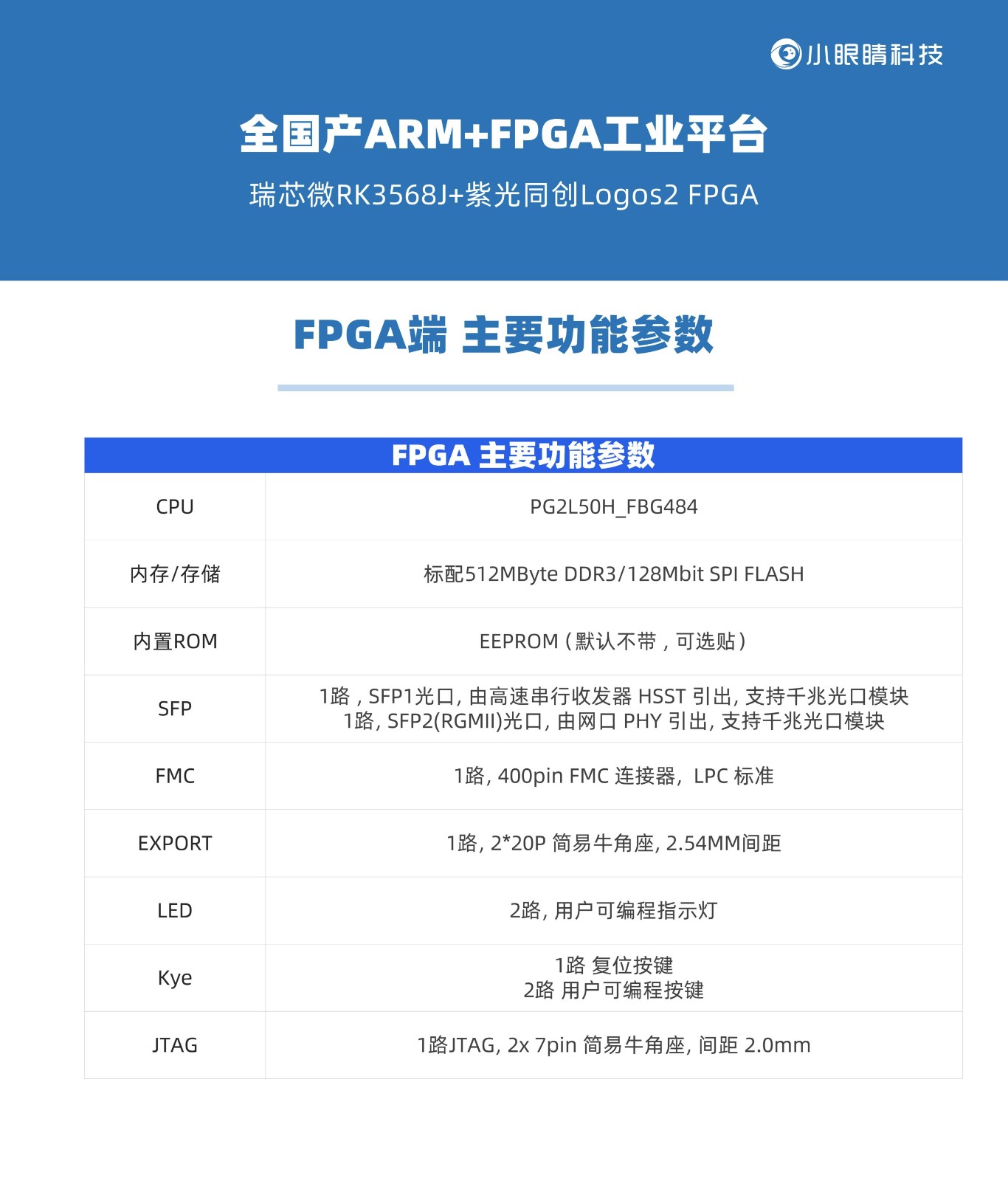

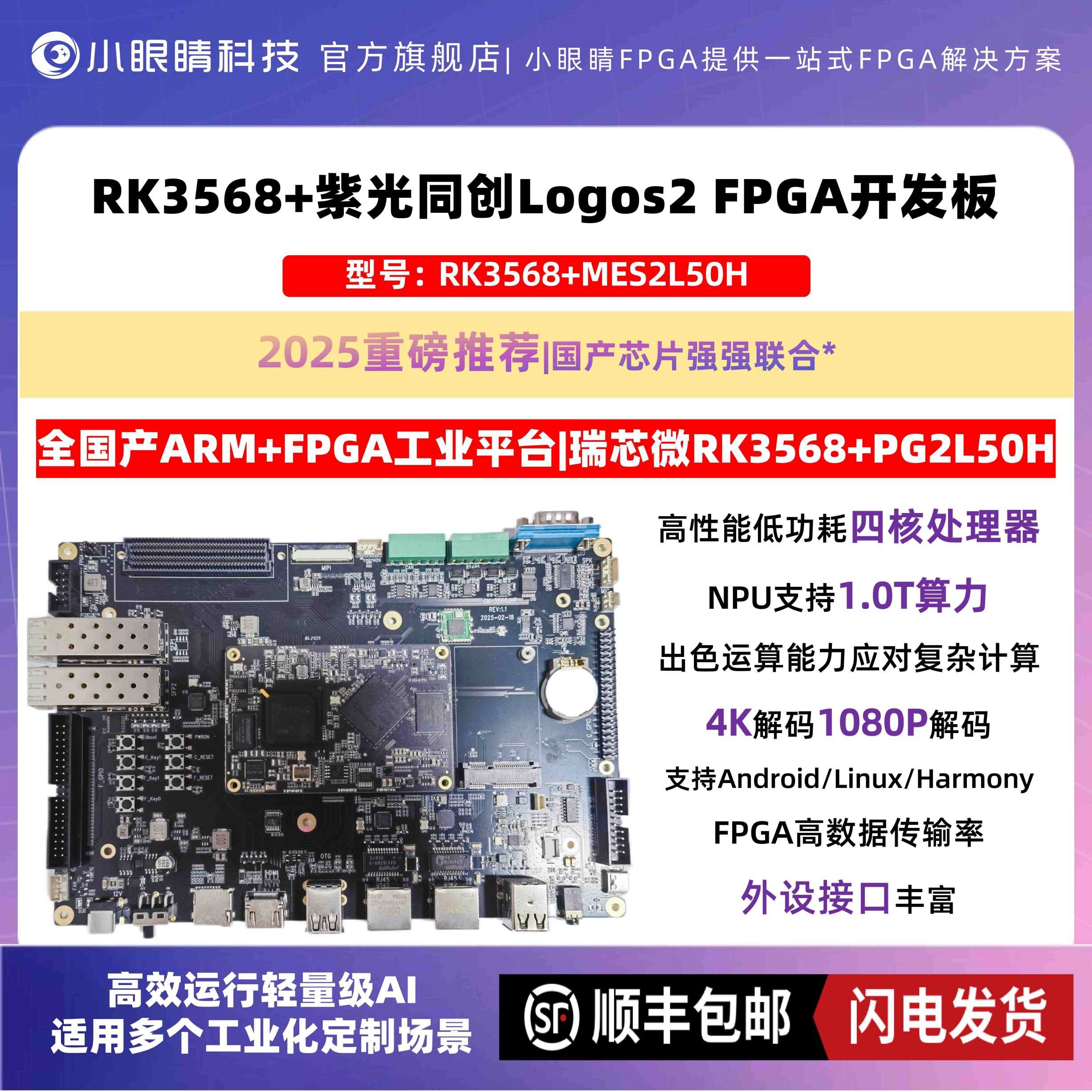

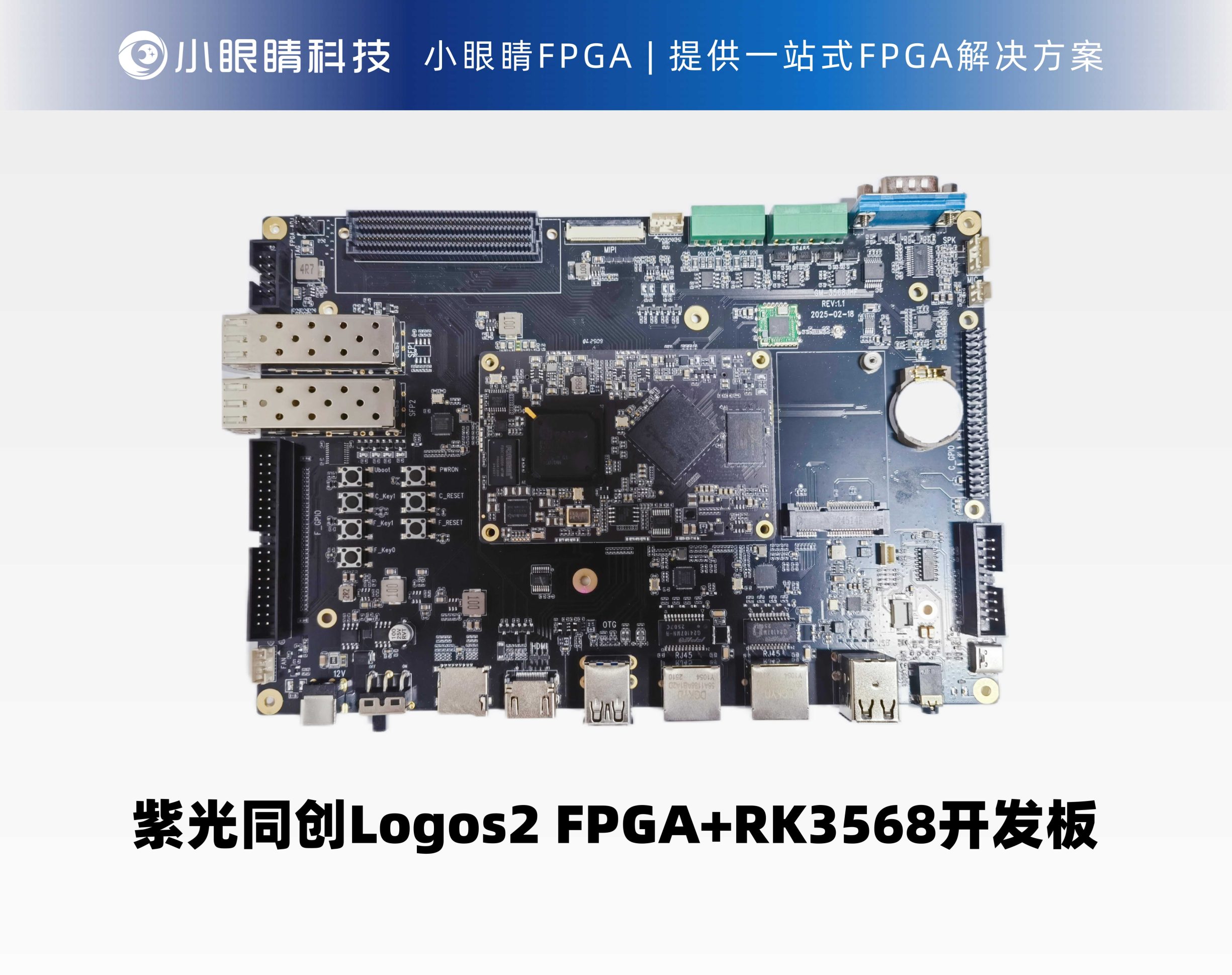

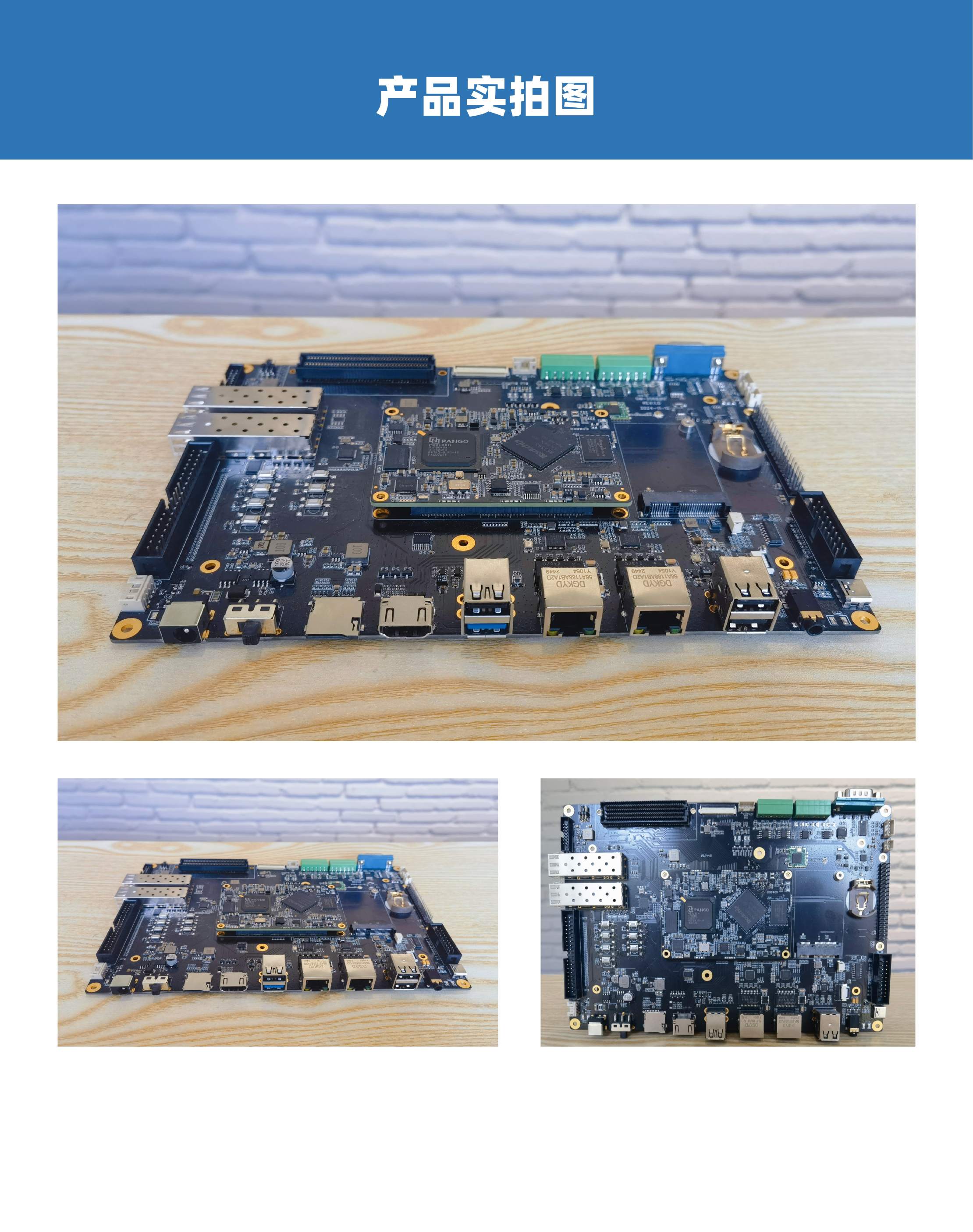

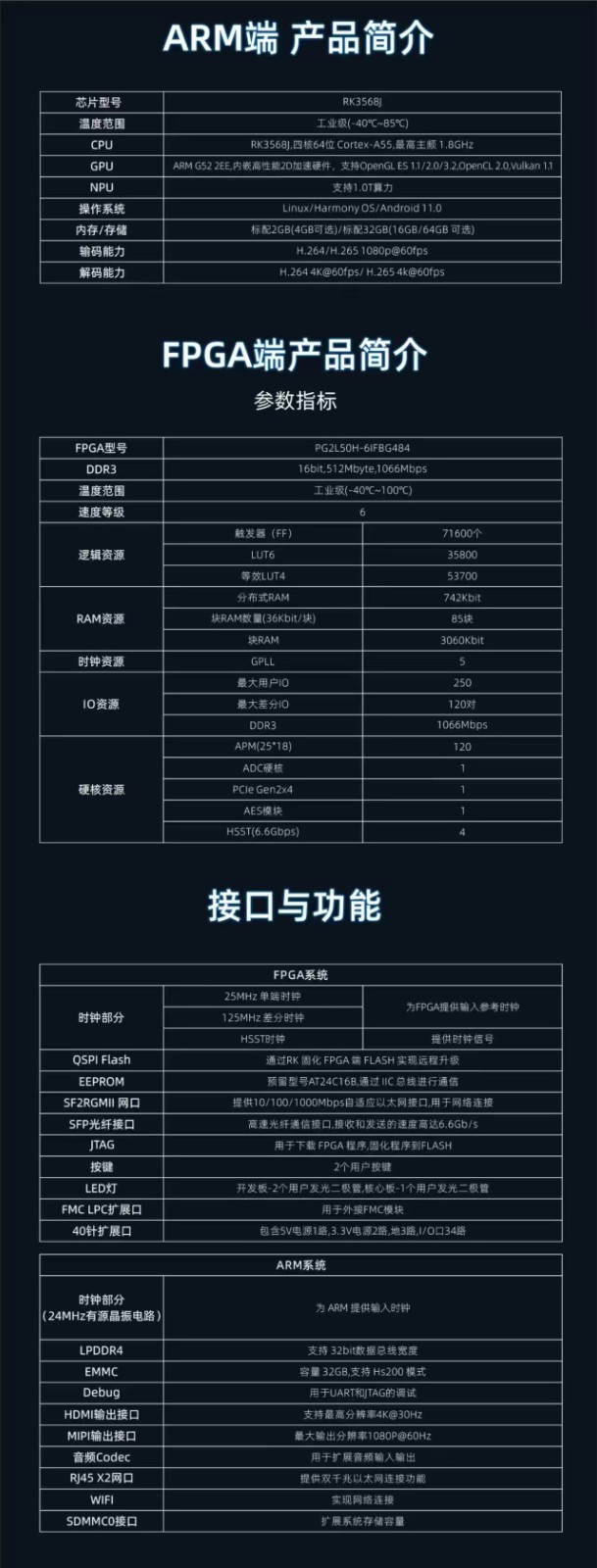

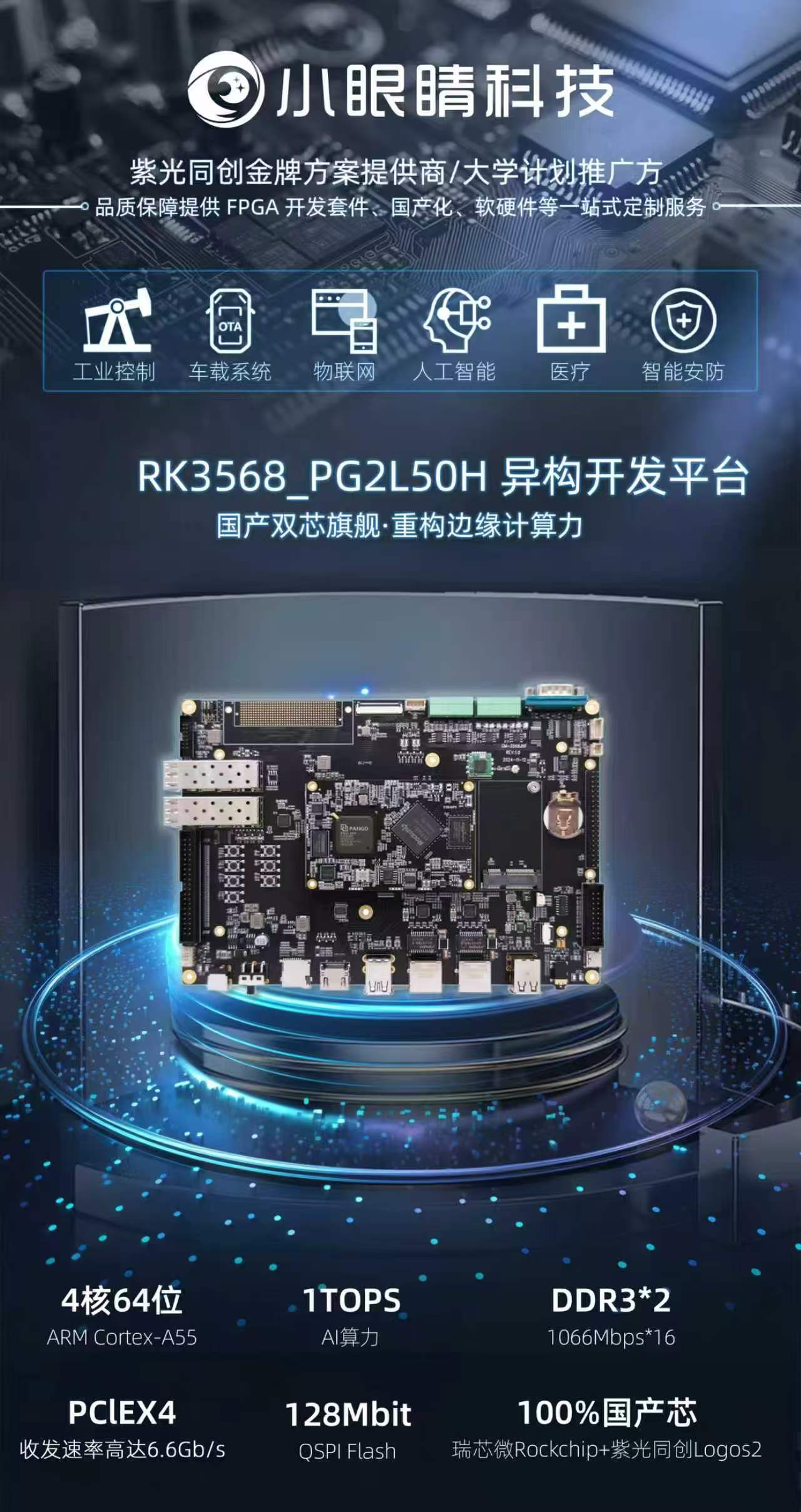

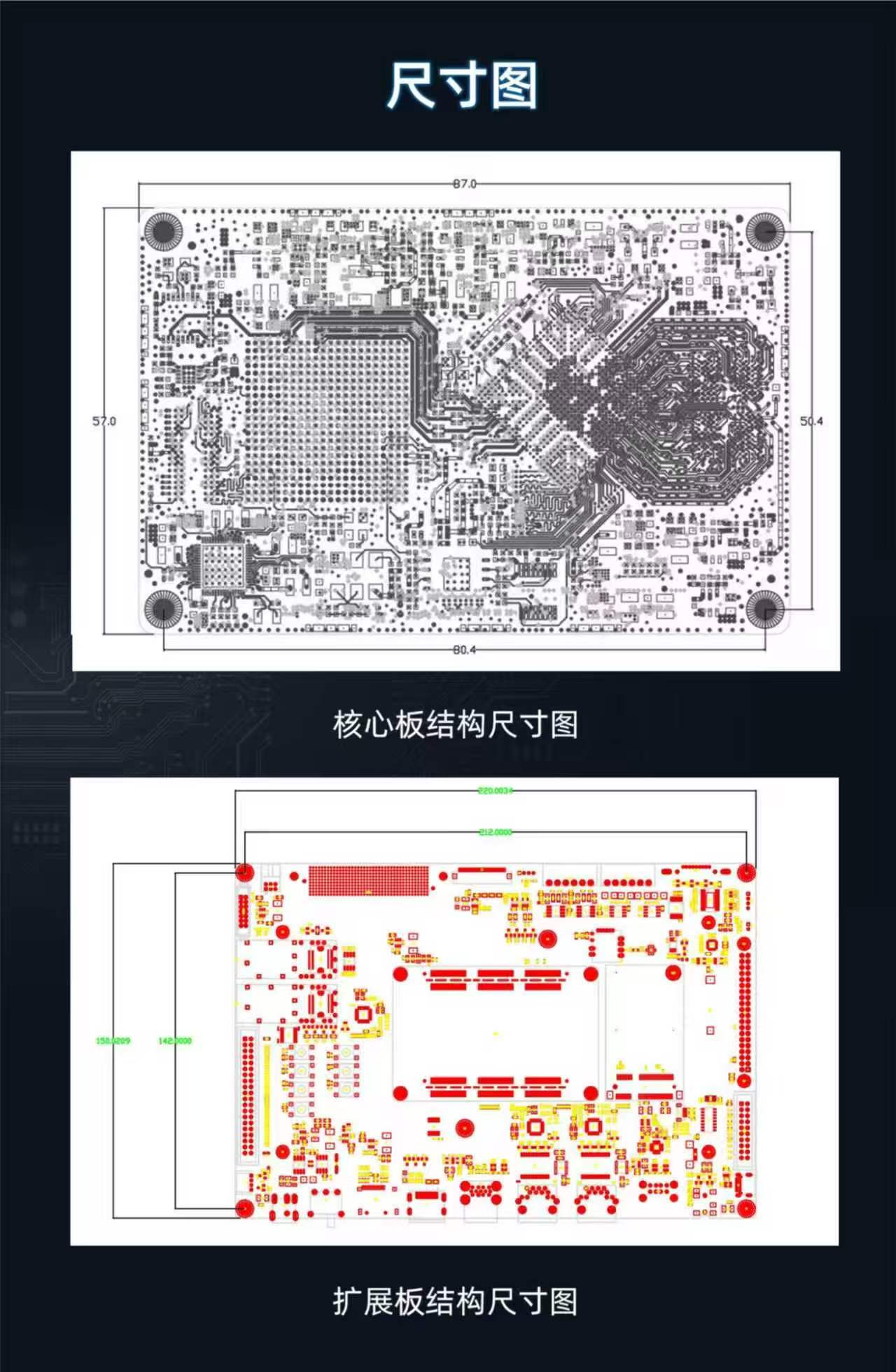

开发板基于瑞芯微 RK3568J+紫光同创 Logos-2 PG2L50H FPGA 设计的异构多核国产工业评估板，整套开发板由核心板和底板组成。普遍适用于通信、图像视频处理、数据分析、网络信息安全、仪器仪表等行业。

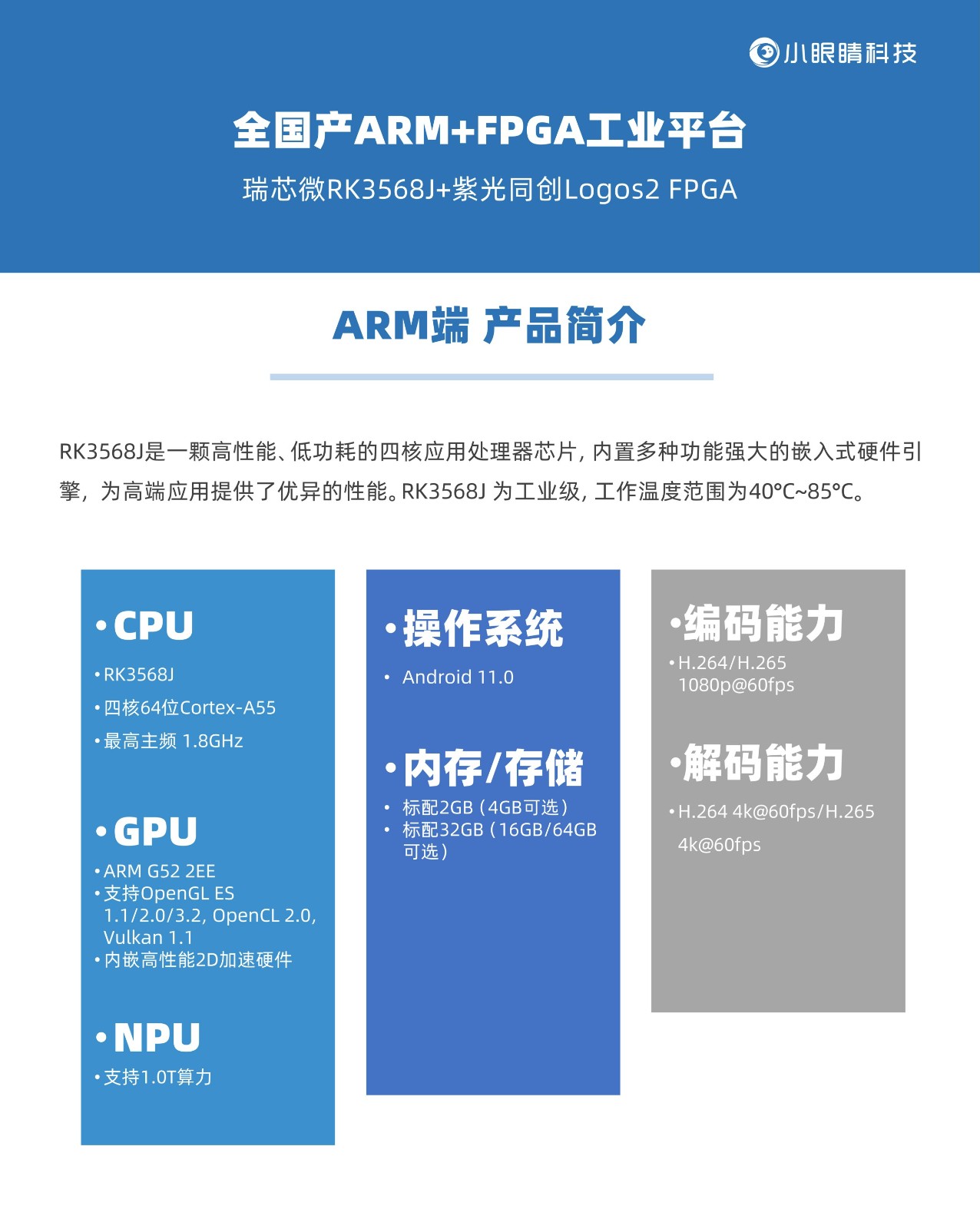

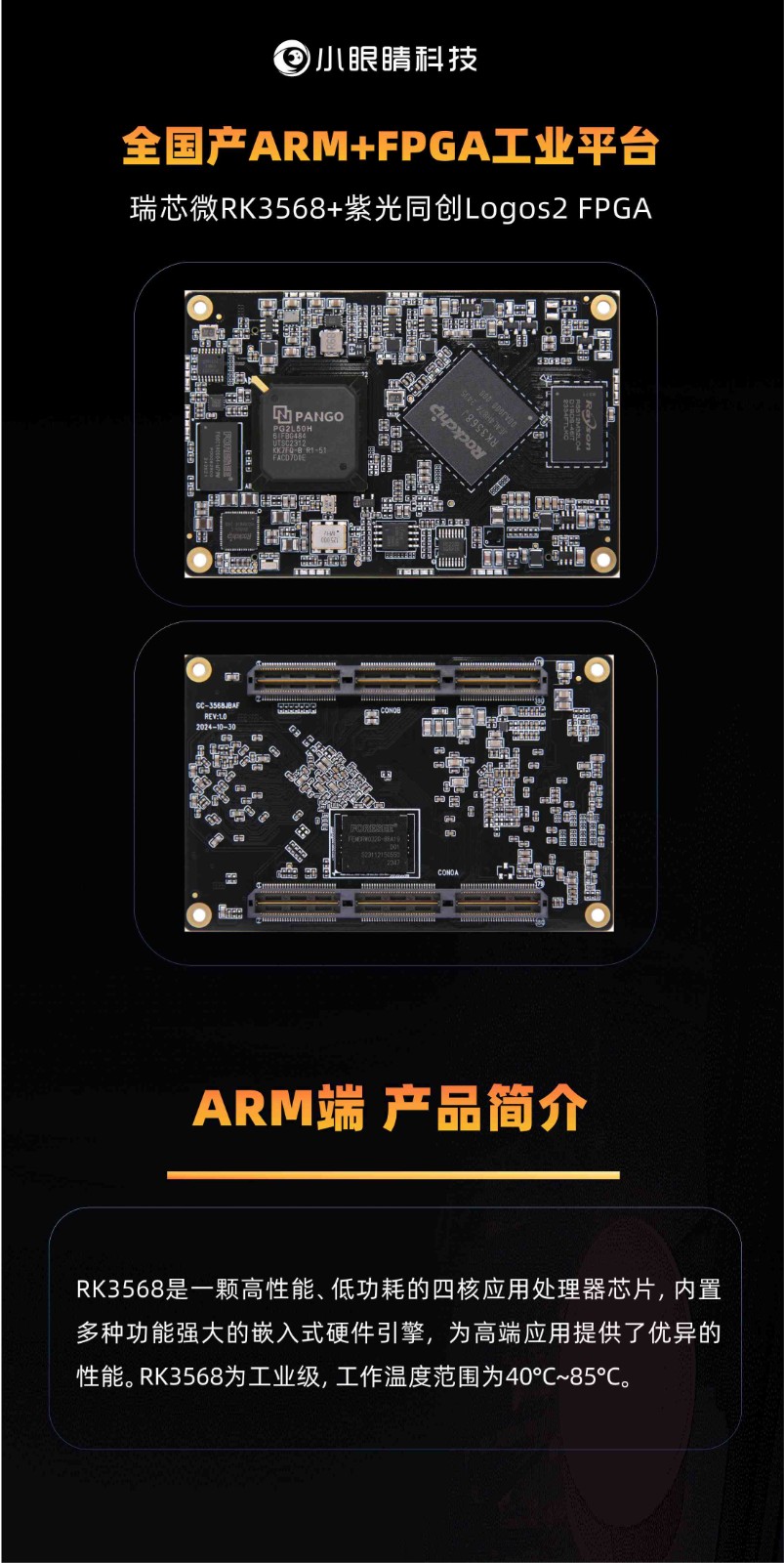

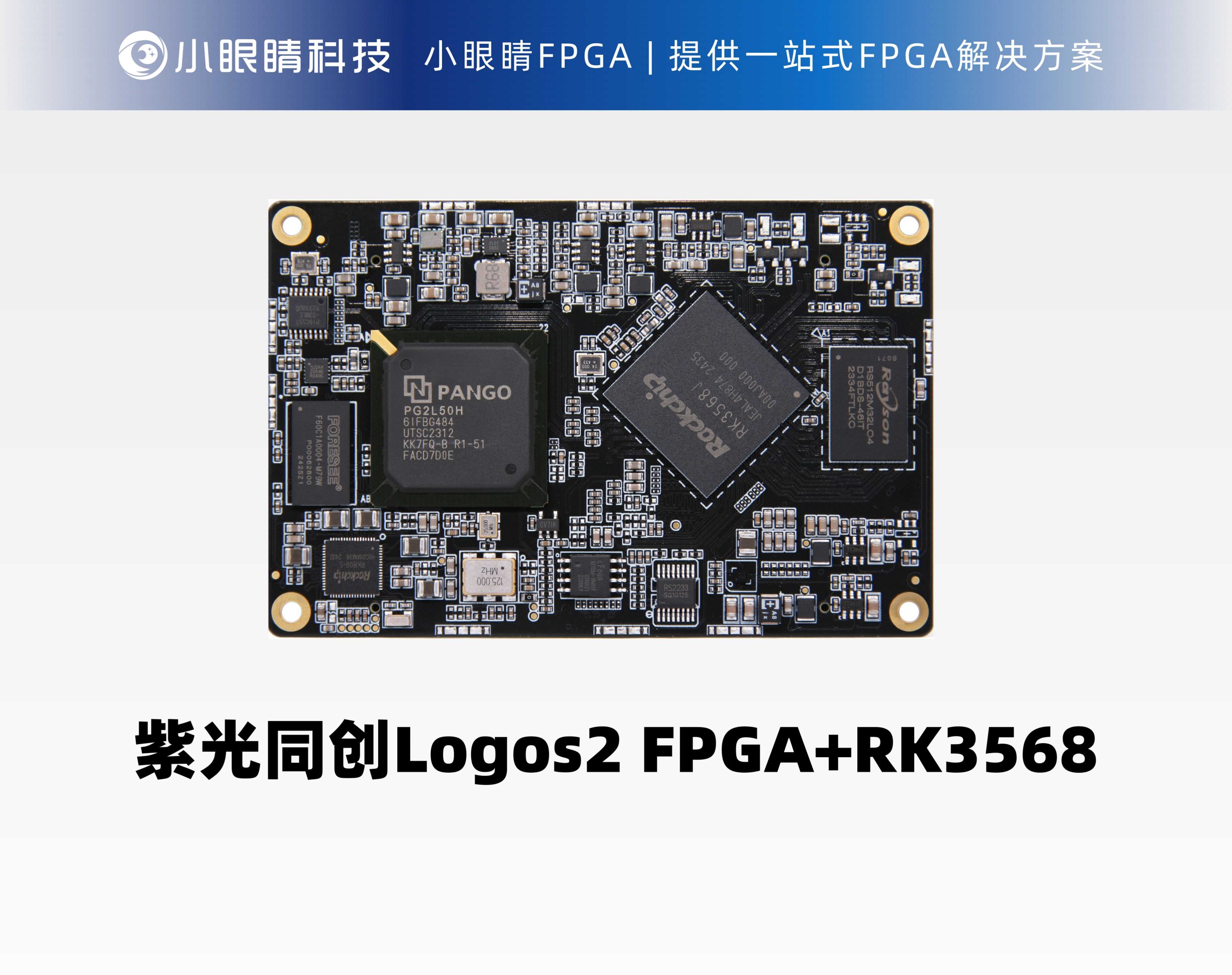

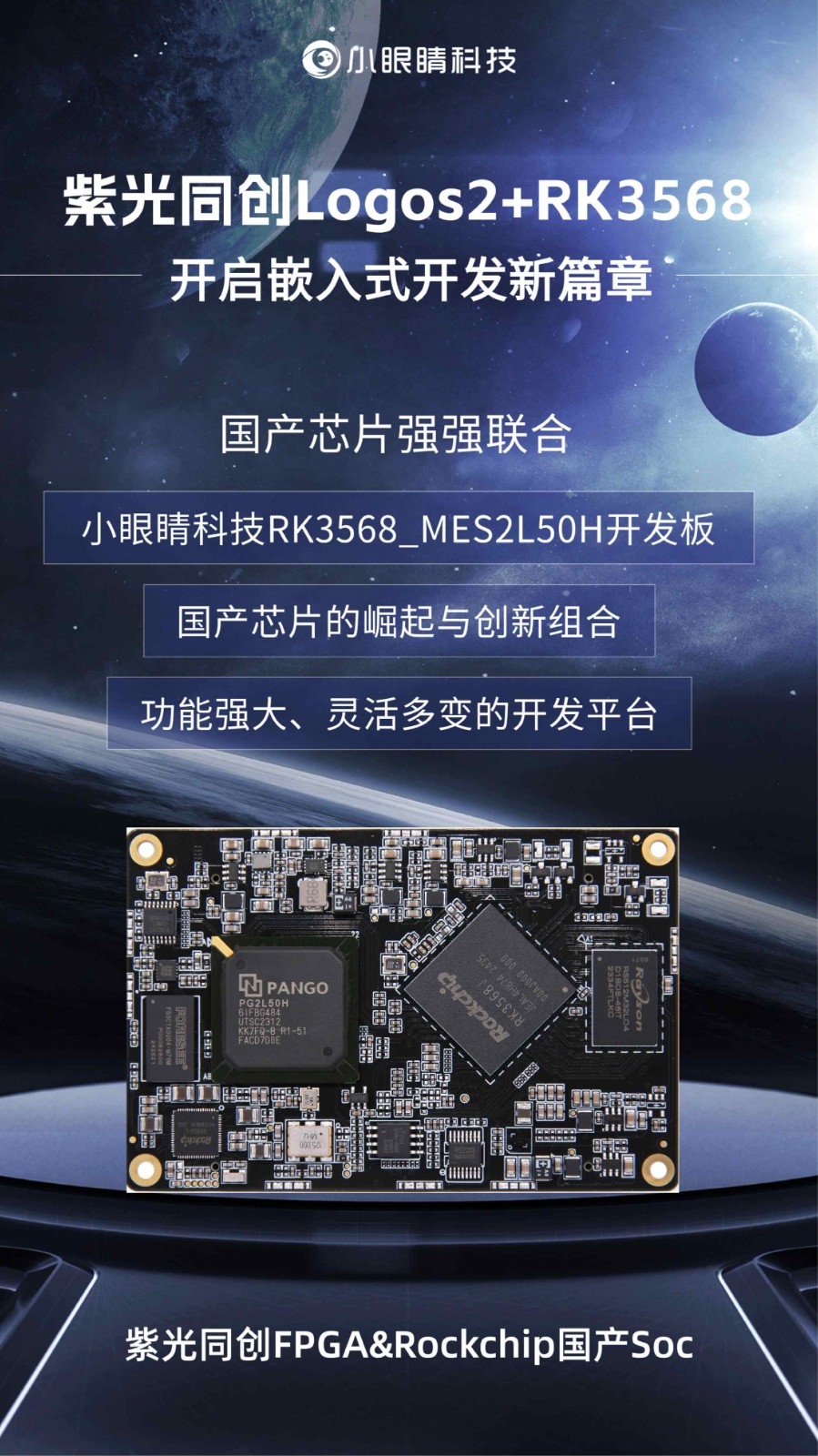

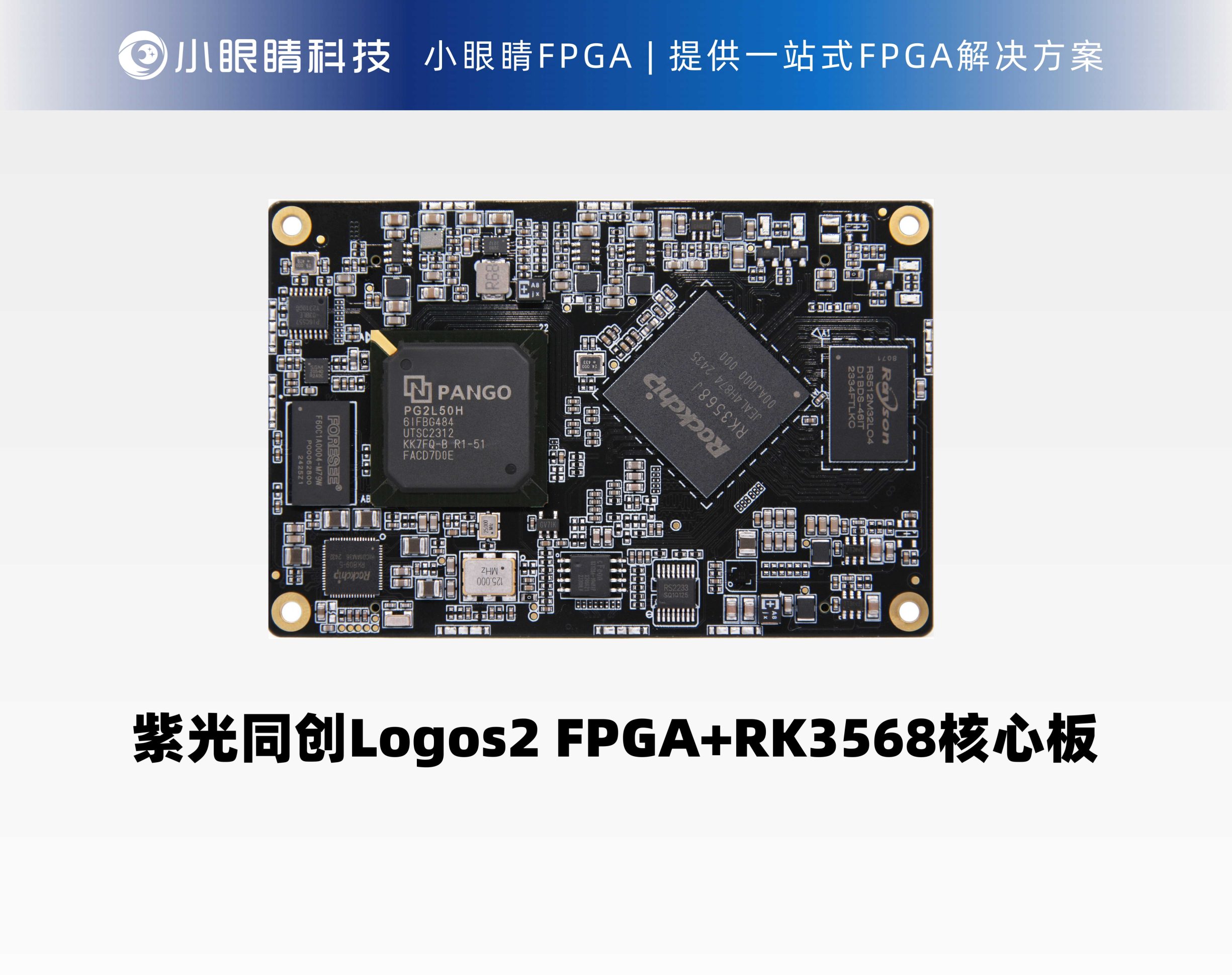

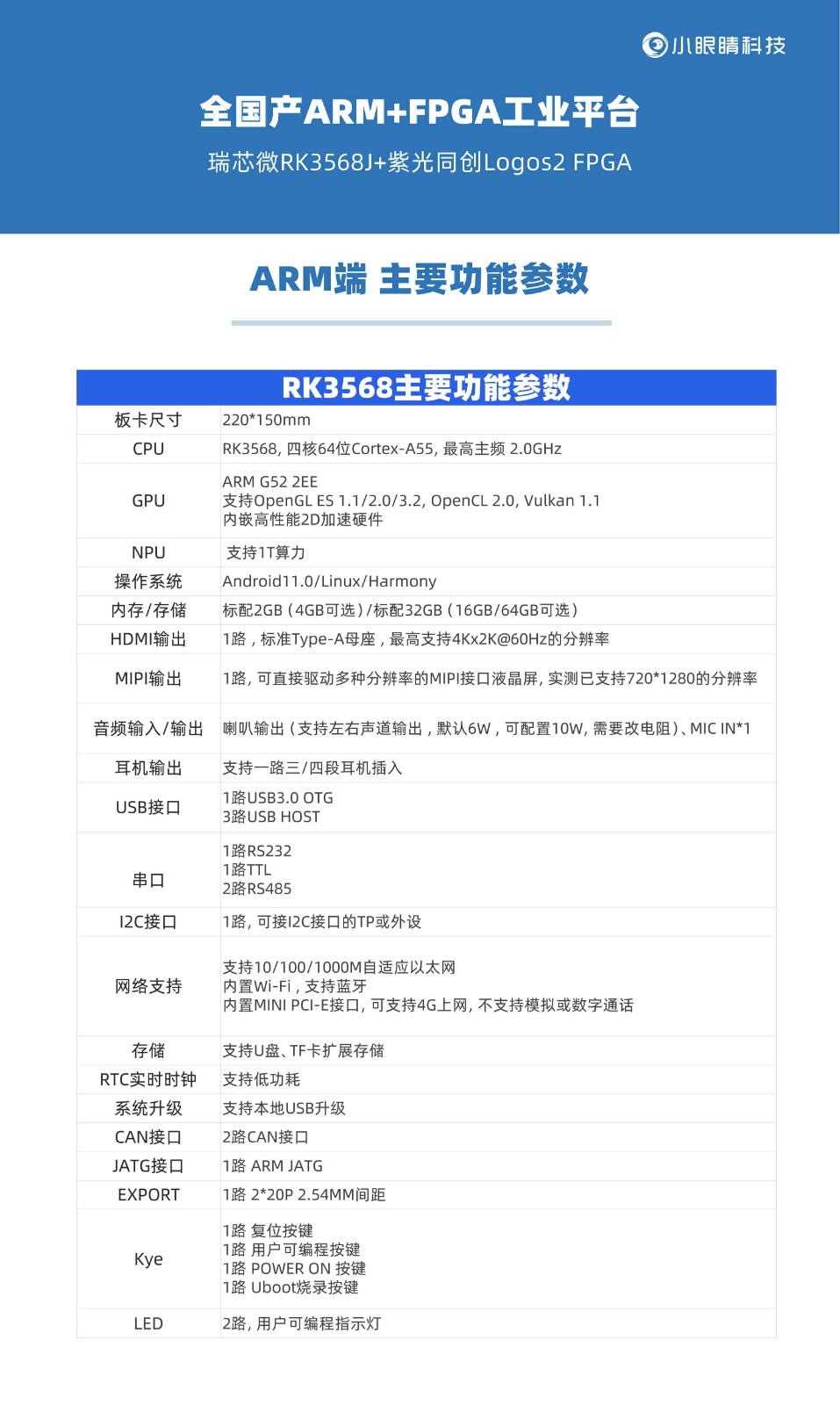

核心板采用瑞芯微RK3568J（Cortex-A55x4）四核处理器+紫光同创Logos-2 PG2L50H FPGA，搭载Linux/Harmony系统，其中ARM Cortex-A55主频高达1.8GHz，超强性能，接口丰富，无论是解码还是显示都是一流，是您在人机交互、工控项目上的新选择。
