【紫光同创Logos系列】盘古20K核心板|高性价比国产FPGA适用于视频图像处理高速数据采集工业控制等多元应用场景
盘古22K核心板是一款全新国产高性能FPGA核心板，适用于视频图像处理、高速数据采集、工业控制等多元应用场景。盘古22K核心板采用紫光同创Logos系列PGL22G-MBG324作为主控芯片；电源采用圣邦微SGM61032解决方案；DDR3采用1片Micron的16bit数据位宽的MT41K256M16 TW107：P芯片，总容量512MB，数据率高达800Mbps，完全满足高带宽数据处理需求；QSPI FLASH采用winbond的W25Q128芯片，容量128Mb，用于存储FPGA启动文件。
盘古22K核心板尺寸仅为50*55mm，扩展出16个1.5V电平标准的用户IO，136个3.3V电平标准的用户IO，并且FPGA的差分对到扩展口之间均做了等长处理，非常适合二次开发。

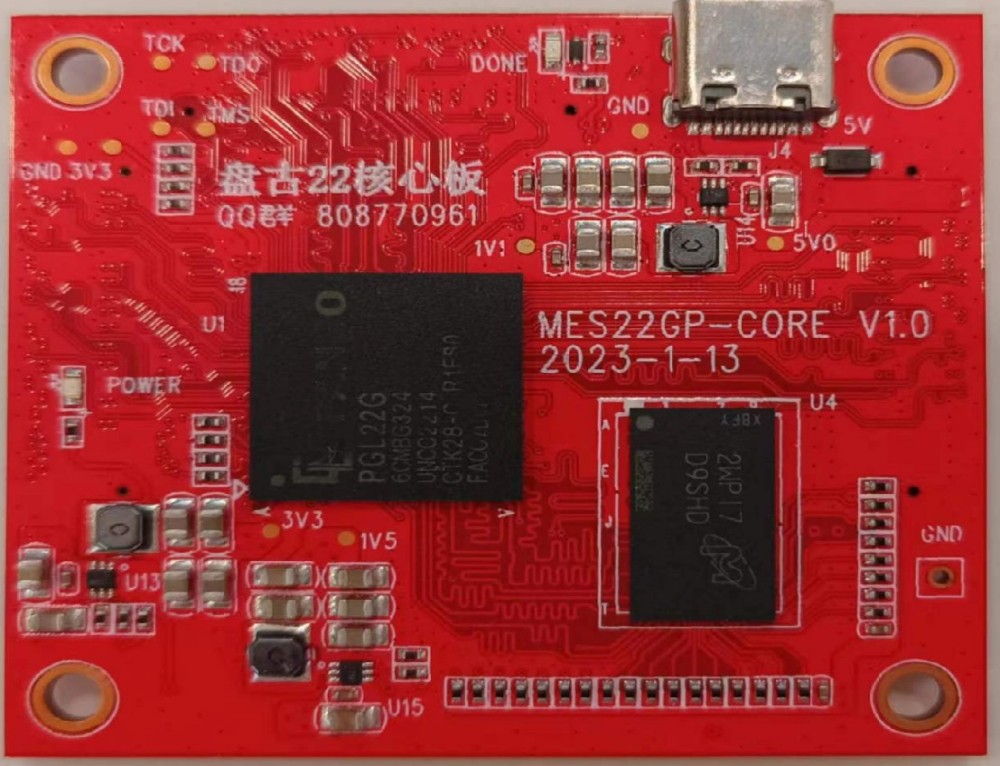

盘古22K核心板：紫光同创logos系列PGL22G-MBG324核心板
参数指标：
▲系列：紫光同创Logos
▲封装：484封装
▲芯片：PGL22G-6CMBG324
▲DDR3:16bit
▲P芯片：512MB，800Mbps
▲读写数据带宽：25Gb
▲速度等级：6
▲温度范围：商业级（0-85℃）
▲管脚数目：324
▲LUT5:17536
▲等效LUT4：21043

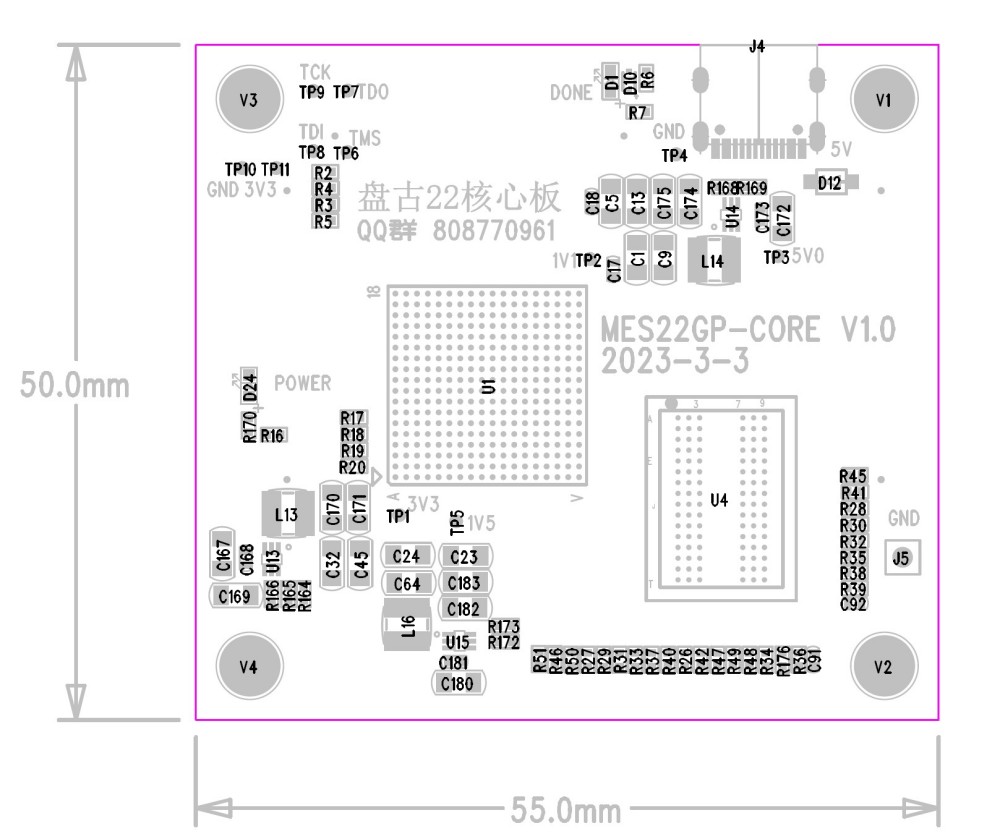

▲尺寸：为50*55（mm）
