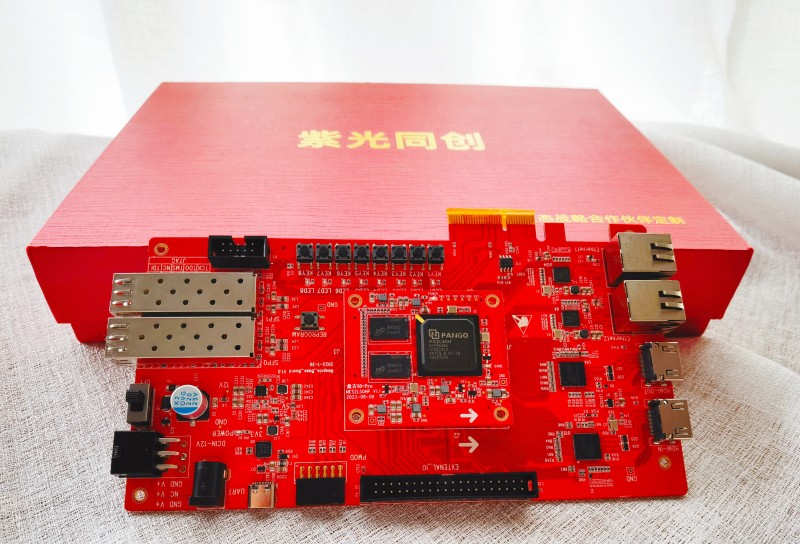

【紫光同创Logos2系列】盘古50Pro开发板484封装系列DDR3最高速率1066MBPS硬核PCle Gen2*4满足大批量、低功耗、高性能的应用需求
芯片型号：PG2L50H-6IFBB484
板卡型号：MES2L484-50HP
| 参数指标
▲系列：紫光同创Logos2
▲封装：484封装
▲芯片：PG2L50H-6IFBG484
▲DDR3*2:32bit，34112（1066×32） Mbps
▲4 路 HSST 高速收发器，每路速度高达 6.6Gbps
▲2路10/100M/1000M 以太网 RJ-45 接口
▲1路PCIe X2 接口，单通道通信速率可高达 5GBaud
▲2路SFP 高速光纤接口，每路的接收和发送的速度高达 6.6Gb/s
▲1路HDMI 输出接口
▲1路HDMI 输入接口
▲1路USB 转串口，用于通信调试
▲1路JTAG 接口，用于 FPGA 程序的下载和调试
▲1路40 针扩展口，外接各种模块
▲1路PMOD接口
▲集成EEPROM、LED灯、按键、Micro SD 卡座等

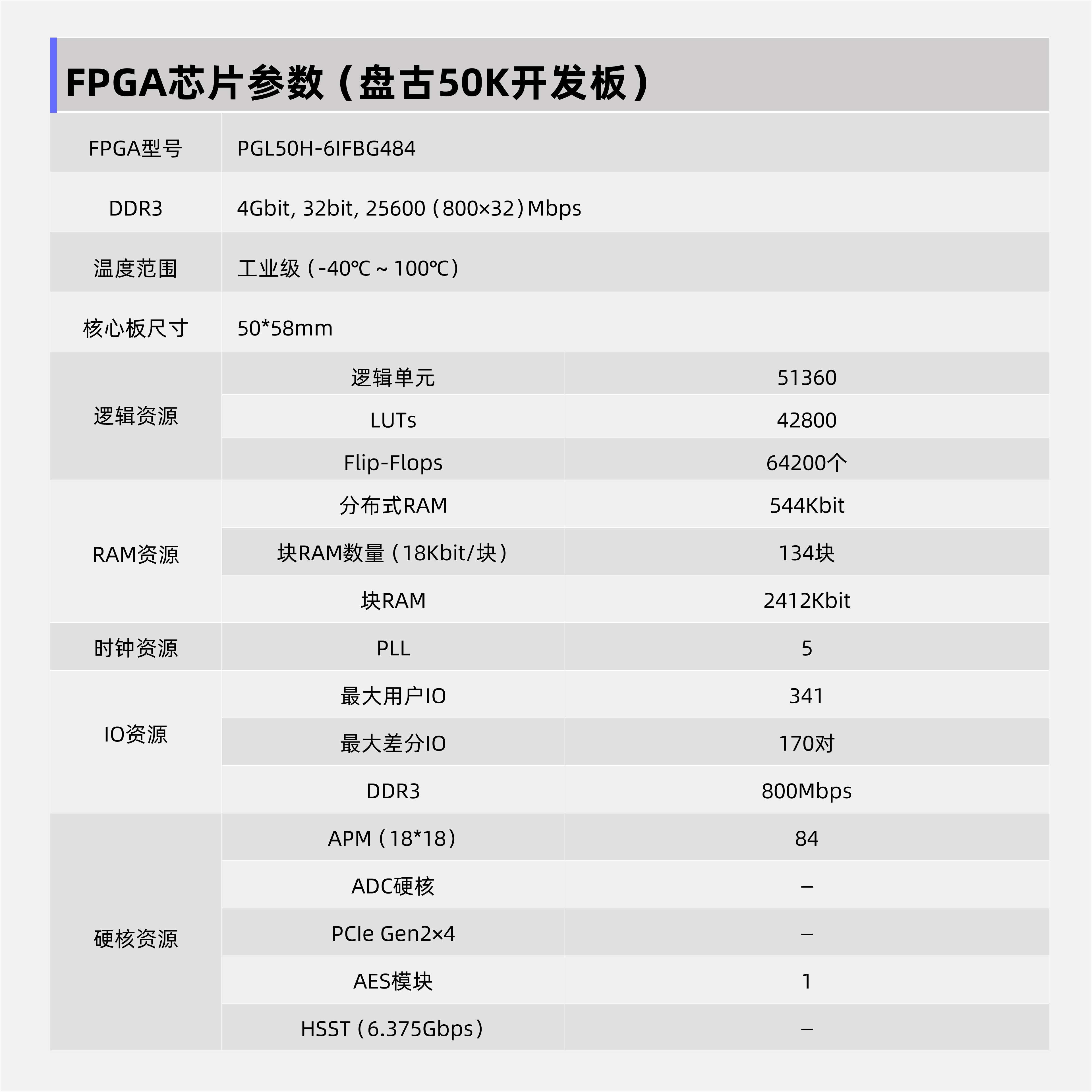

| 核心板参数指标
系列：紫光同创Logos2
芯片：PG2L50H-FBG484
DDR3*2:8Gbit，32bit
工艺：28nm
读写数据带宽：25Gb
速度等级：6
温度范围：工业级（-40~100℃）
引脚数目：484
LUT6：35800
等效LUT4：53700
1对ADC接口，1组JTAG接口
HSSTLP：4 路
尺寸：50*58mm
| 产品特色
1. 高性能FPGA芯片
• 采用紫光同创Logos2系列PG2L50H-6IFBG484 FPGA芯片，基于28nm工艺，具备50K逻辑单元规模，能够满足复杂逻辑设计和高性能计算需求。
• 支持4路HSST高速收发器，每路速度高达6.6Gbps，非常适合用于光纤通信和PCIe数据通信。
2. 强大的存储支持
• 核心板配备2片DDR3芯片，总容量8Gbit，数据总线宽度为32bit，最高速率支持1066Mbps，总数据带宽最高可达34112Mbps，能够满足高速多路数据存储的需求。

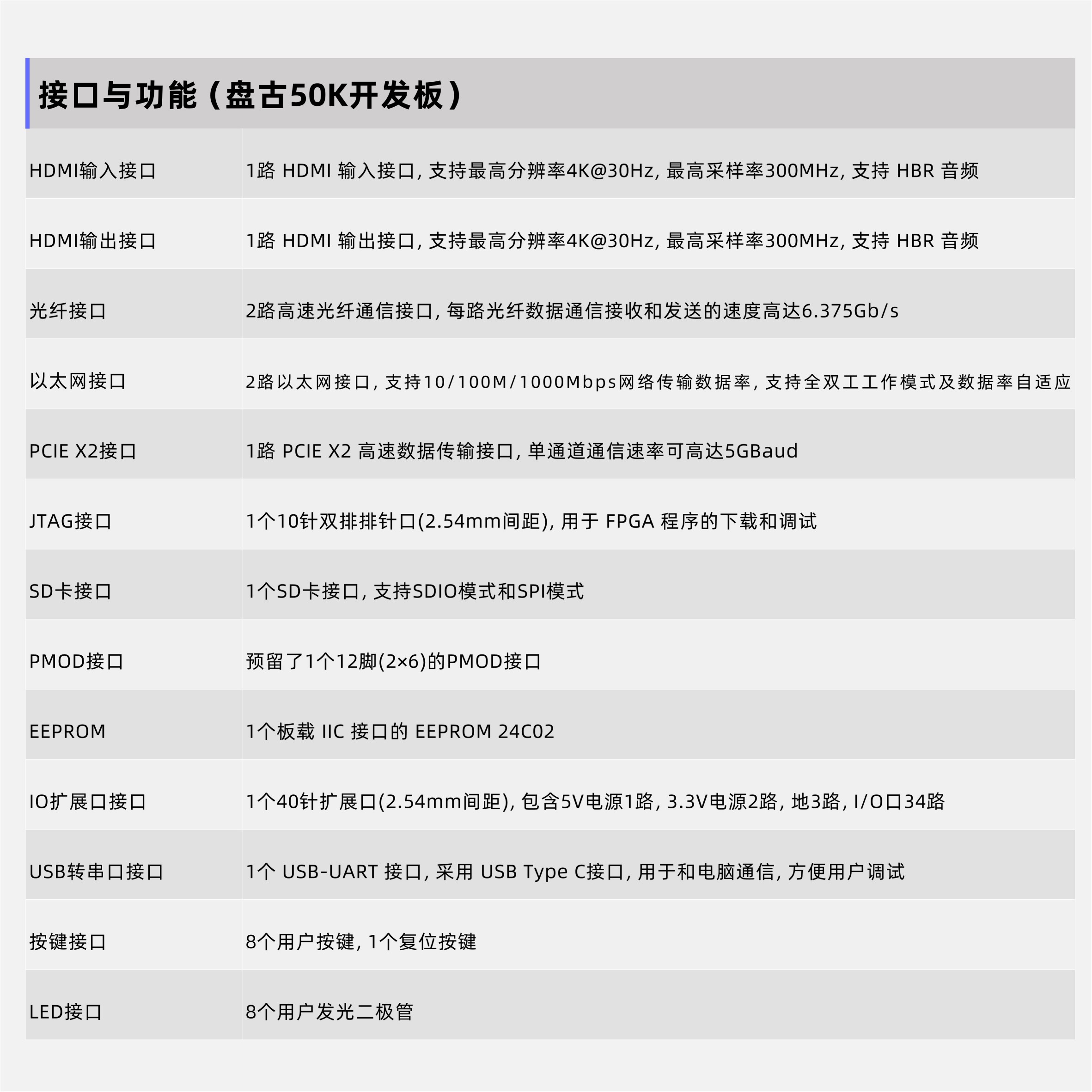

3. 丰富的接口资源
• 底板扩展了丰富的外围接口，包括HDMI收发接口、光纤接口、10/100/1000M以太网接口、PCIe接口等，适用于多种高速通信系统验证。
• 提供40pin的IO扩展连接器，方便用户在开发平台基础上验证模块电路功能。
4. 开发友好性
• 提供完整的开发工具链和丰富的实验例程、实验教程、学习视频，帮助用户快速上手。
• 提供8个用户LED灯和8个用户按键，方便用户进行交互和调试。
5. 高可靠性和稳定性
• 核心板与底板之间采用高速板对板连接器，走线经过等长和差分处理，确保信号完整性。
• 支持-40℃100℃的工业级温度范围，适应多种恶劣环境。
6. 高性价比与国产化
• 采用国产紫光同创FPGA芯片，支持国内供应链，具有较高的性价比。
• 100%国产化设计，支持自主可控的知识产权产业链。
| 产品特点
1. 核心板+底板结构
• 核心板由FPGA、2颗DDR3、Flash、电源及复位构成，承担FPGA最小系统运行及高速数据处理和存储功能。
• 底板扩展了丰富的外围接口，满足多方位开发需求。
2. 灵活的扩展性
• 核心板尺寸仅为50×58mm，扩展出144个3.3V普通IO口和8个1.5V普通IO口，1对ADC接口，1组JTAG接口，4对HSST高速RX/TX差分信号和1对HSST高速接口的参考输入时钟，适合二次开发。
3. 配套资料丰富
• 提供基础资料、文档、例程、实验教程、学习视频等，所有资源免费开源。
• 提供多渠道技术支持，包括QQ群、B站、电子发烧友论坛等。
4. 应用场景广泛
• 适用于视频图像处理、高速数据采集、工业控制等多元应用场景。
盘古50Pro开发板凭借其高性能、丰富的接口资源、强大的存储支持以及开发友好性，成为适用于多种应用场景的优秀开发平台，尤其适合对成本敏感且需要高性能处理能力的项目。
