【紫光同创Logos2系列】盘古100Pro+开发板|盘古676系列全国FPGA竞赛推荐板卡*《国产FPGA权威设计指南》教材配套板卡 价格:2099 编号:芯片型号|PG2L100H-6IFBG676 板卡型号|MES2L676-100HP

在线询价
详细内容 规格参数 产品包装

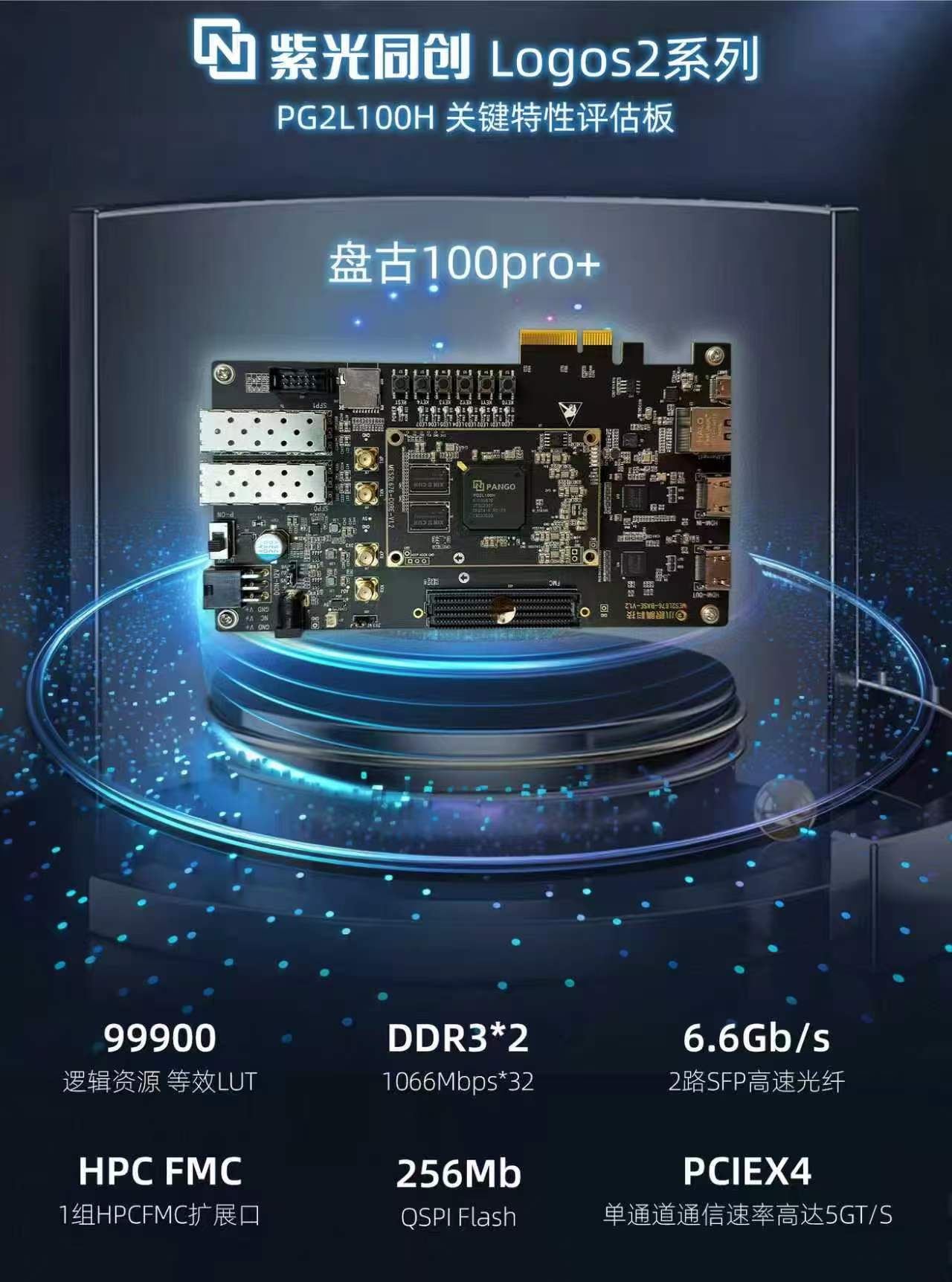

【紫光同创Logos2系列】盘古100Pro+开发板|盘古676系列全国FPGA竞赛推荐板卡*《国产FPGA权威设计指南》教材配套板卡

盘古676系列开发板(MES2L676, 国产FPGA权威指南教材配套板卡)共有2款板卡:盘古100Pro+开发板(MES2L676-100HP)和盘古200Pro+开发板(MES2L676-200HP),支持100k和200k两种逻辑规模,主控芯片分别为:Logos-2 :PG2L100H-6IFBG676和PG2L200H-6IFBB676,底板兼容设计。

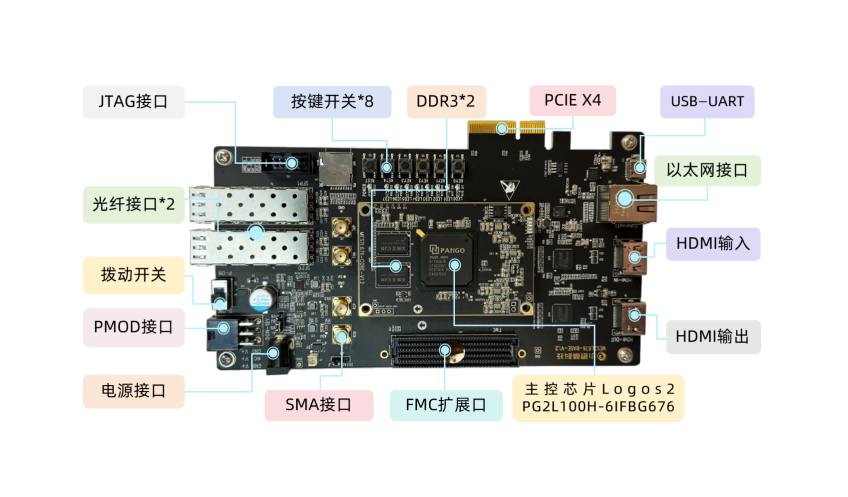

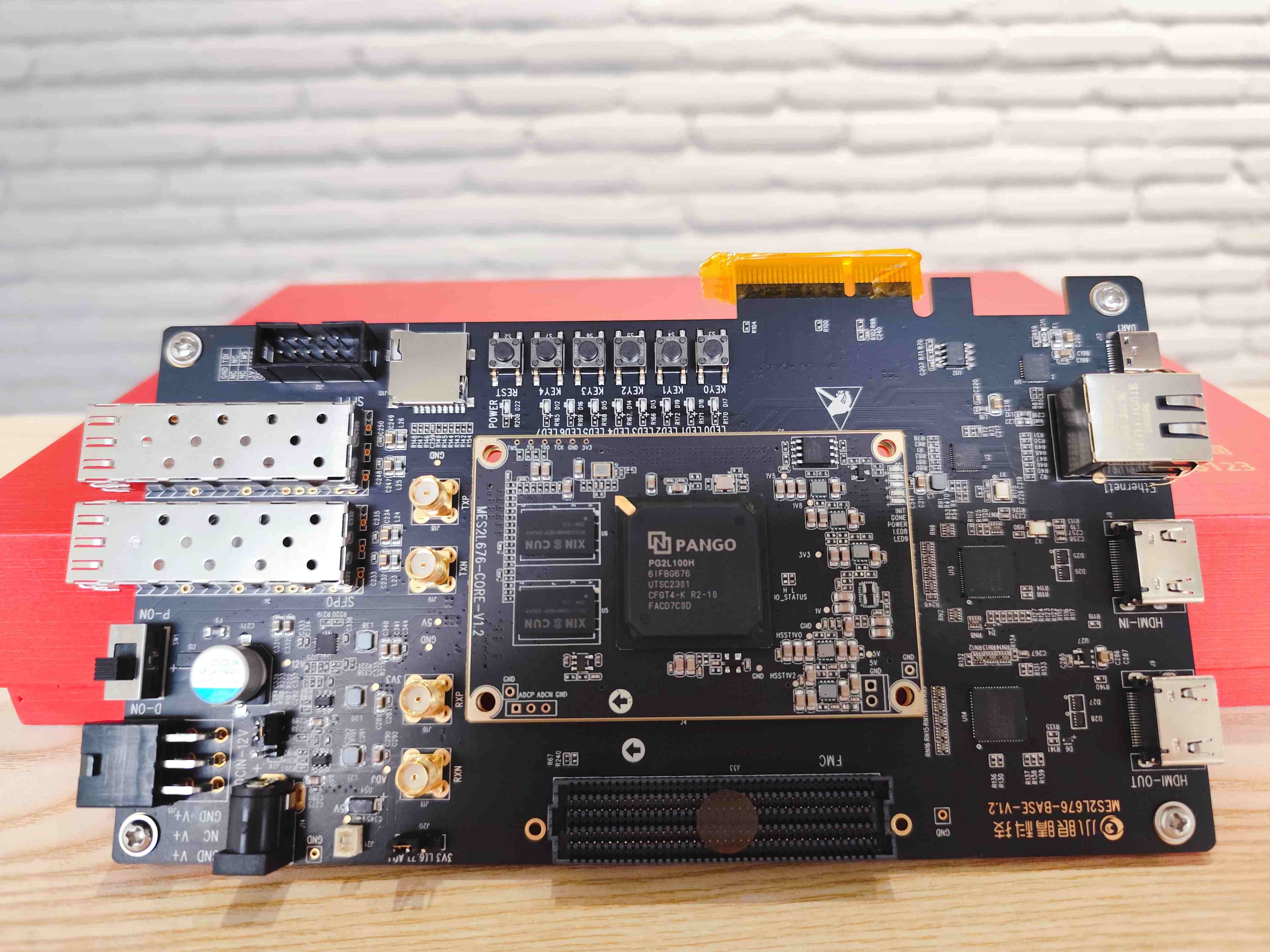

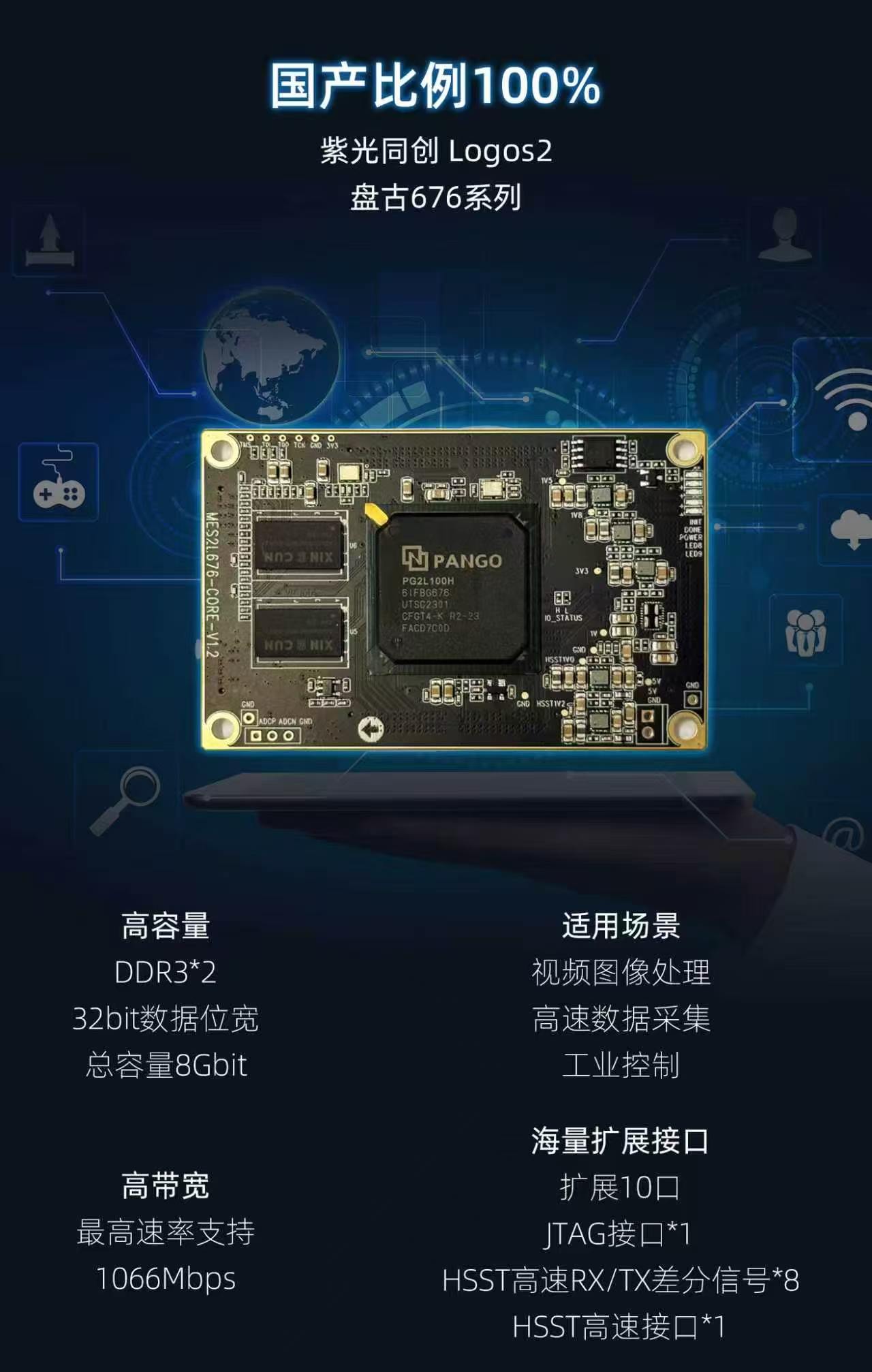

古100Pro+(型号:MES2L676-100HP)核心板由28nm工艺PG2L100H-6IFBG676 FPGA+2*DDR3+Flash+电源及复位构成,DDR3总数据带宽可达34112(1066x32)Mbps,核心板高速信号线已做等长差分处理,适合二次开发。底板为核心板扩展了HDMI发送和接收接口、2个光纤接口、Serdes x1(铜轴)、10/100/1000M以太网接口以及PCIE 接口,预留一组FMC接口扩展外部模块,开发板配套完整实验例程。



芯片型号|PG2L100H-6IFBG676 板卡型号|MES2L676-100HP

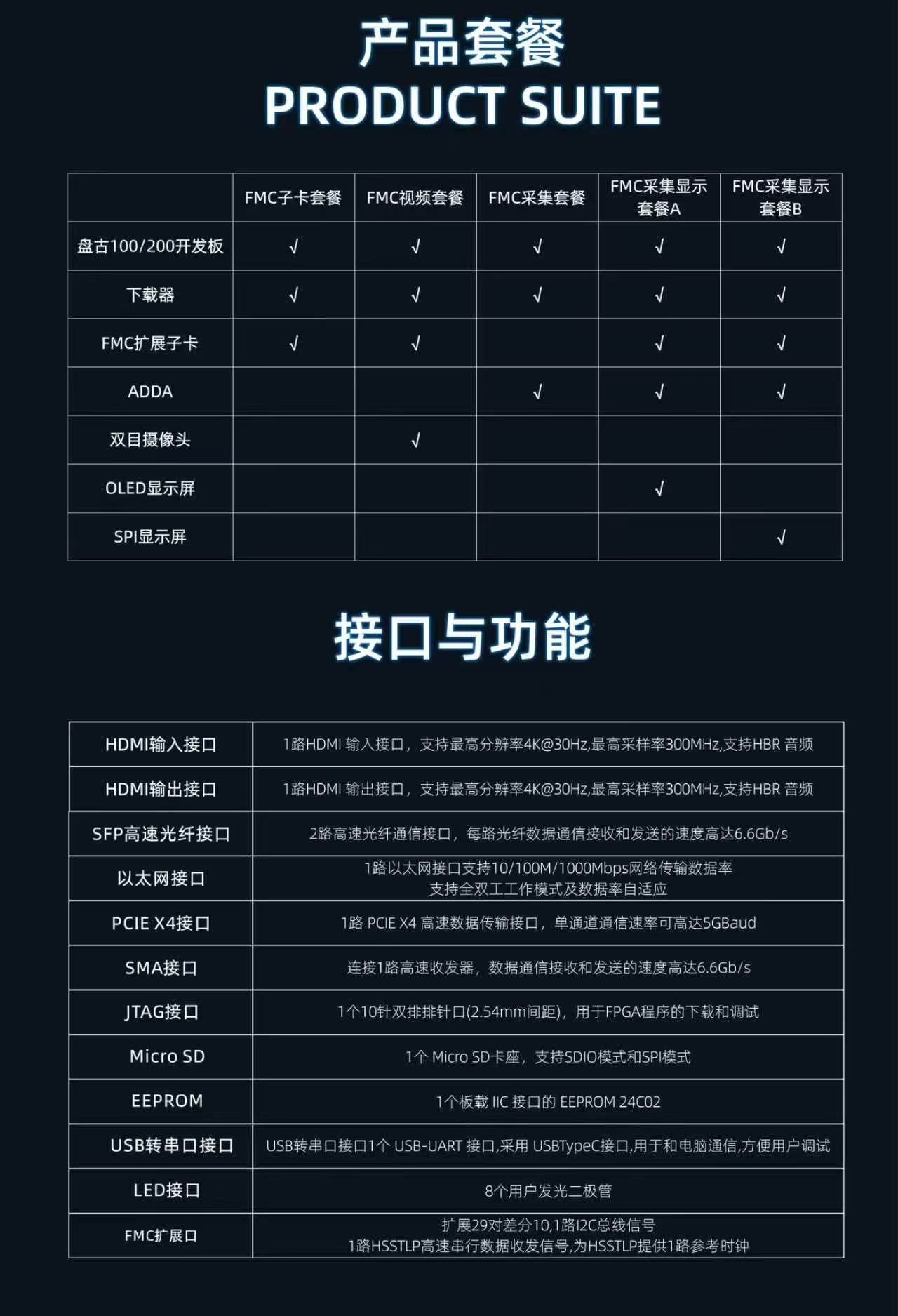

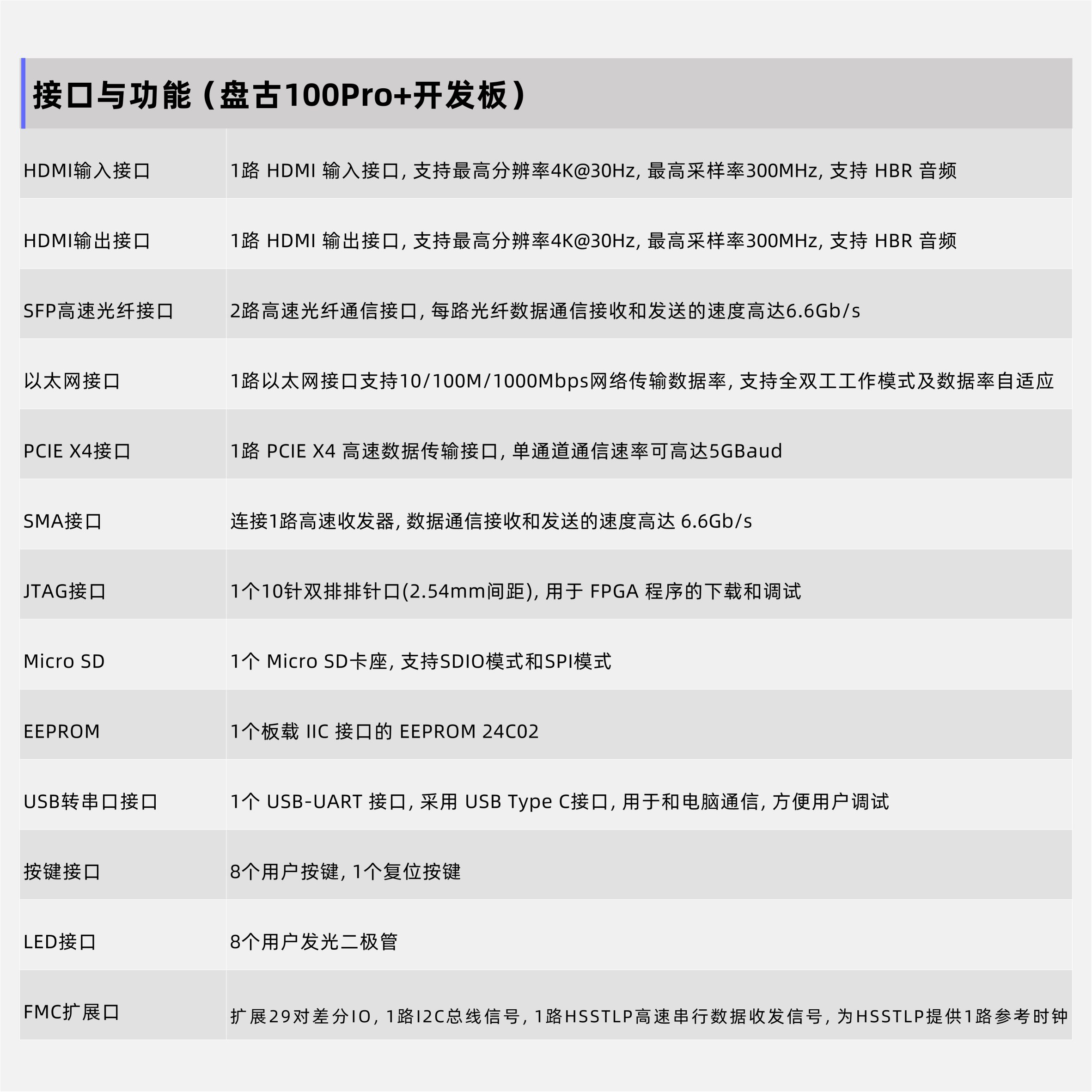

| 参数指标

▲系列:紫光同创Logos2

▲封装:676封装

▲芯片:PG2L100H-6IFBG676

▲DDR3*2:32bit,1066Mbps*32

▲8路HSST高速收发器

▲1路10/100M/1000M 以太网接口

▲1路HDMI 输出接口

▲1路HDMI 输入接口

▲1路USB 转UART

▲1路JTAG 接口,用于 FPGA 程序的下载和调试

▲1路40 针扩展IO接口

▲1路FMC连接器

▲2路光纤接口▲1路PCIE接口

▲集成LED灯、按键、用户拨动开关、数码管等

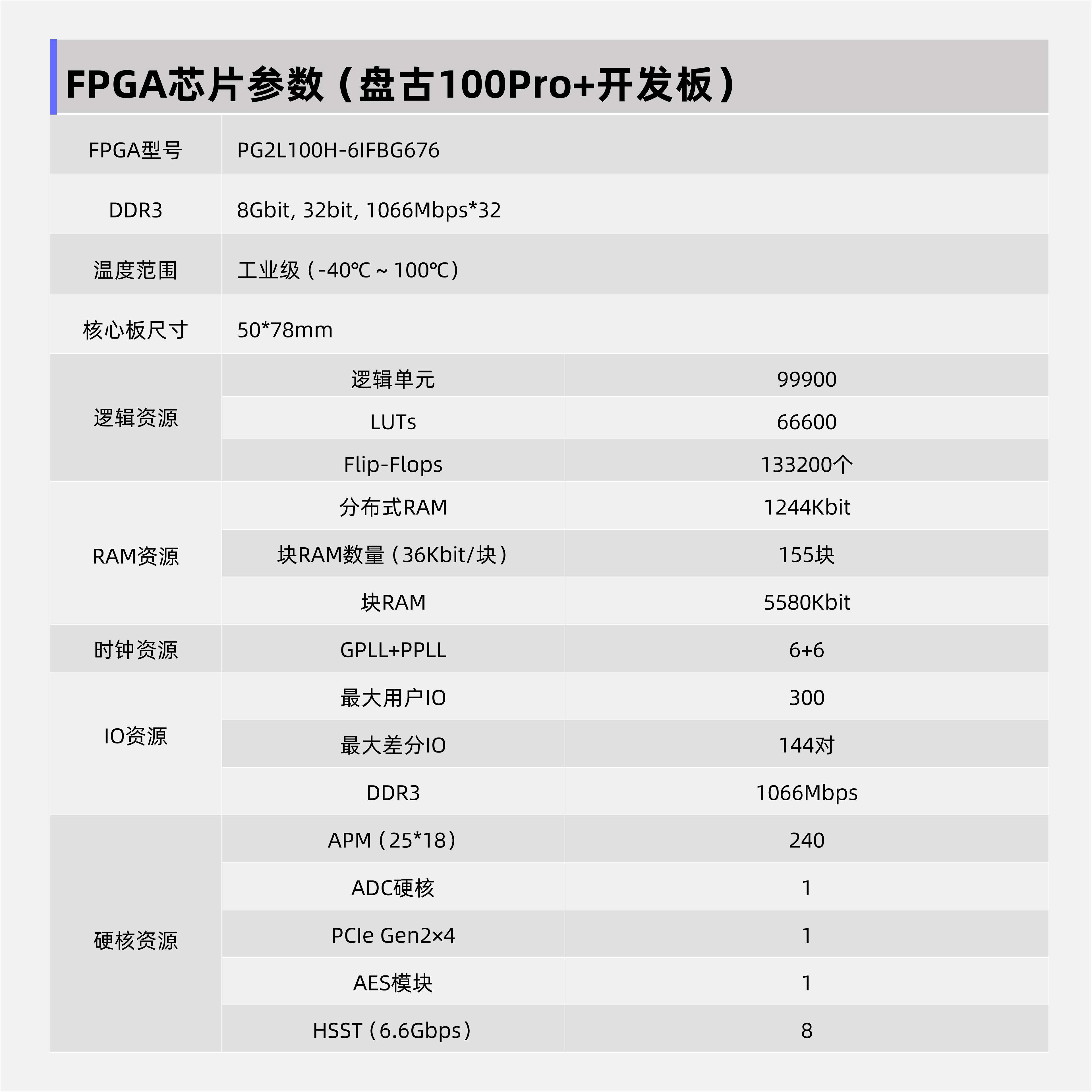

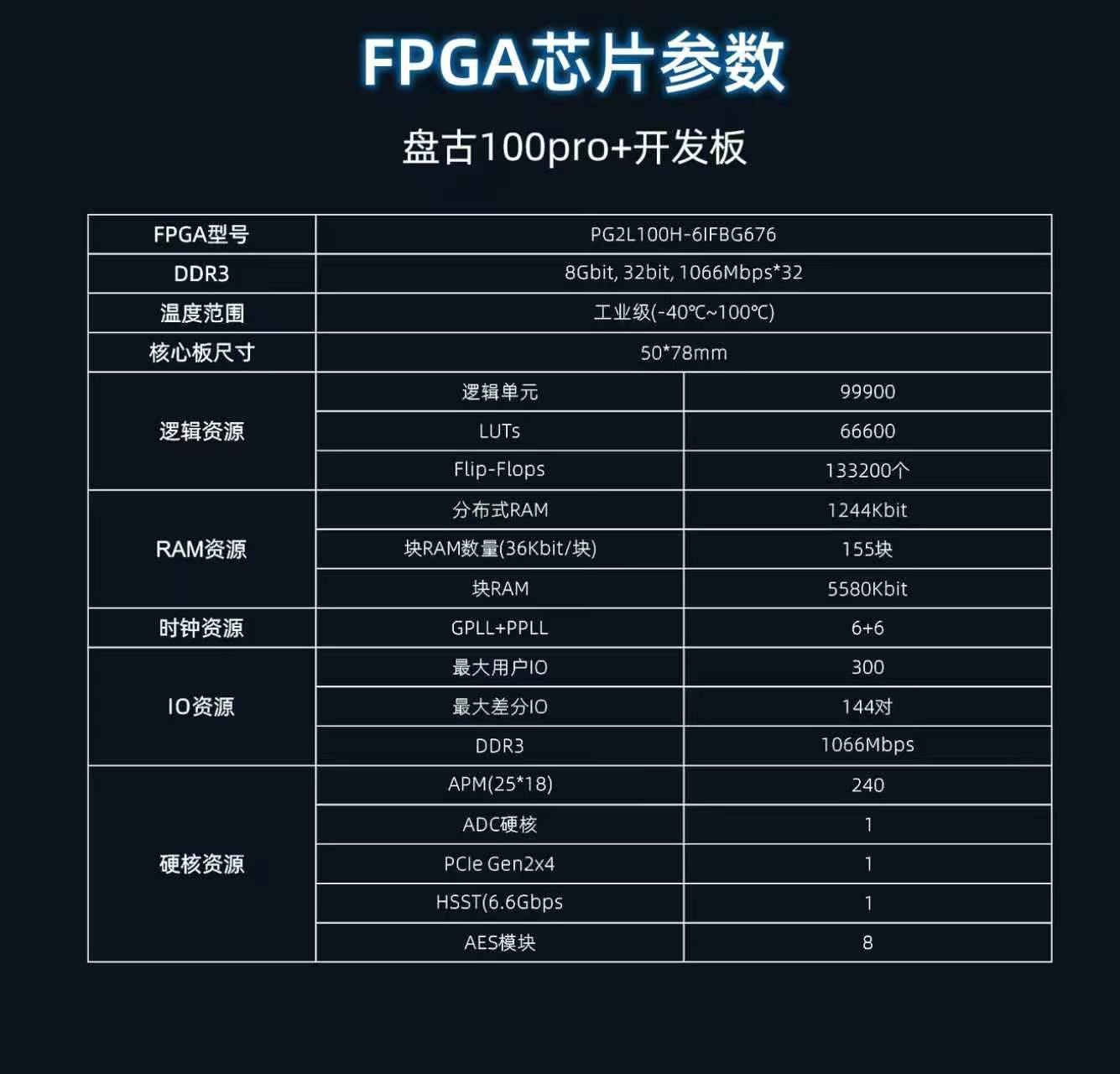

|核心板参数指标

◆系列:紫光同创Logos2

◆芯片:PG2L100H-FBG676

◆DDR3*2:8Gbit,32bit

◆封装:FBG 封装

◆速度等级:6

◆温度范围:工业级(-40~100℃)

◆管脚数目:767

◆等效LUT4:99900

◆LUT6:66600

◆1组JTAG接口

◆HSSTLP:8路

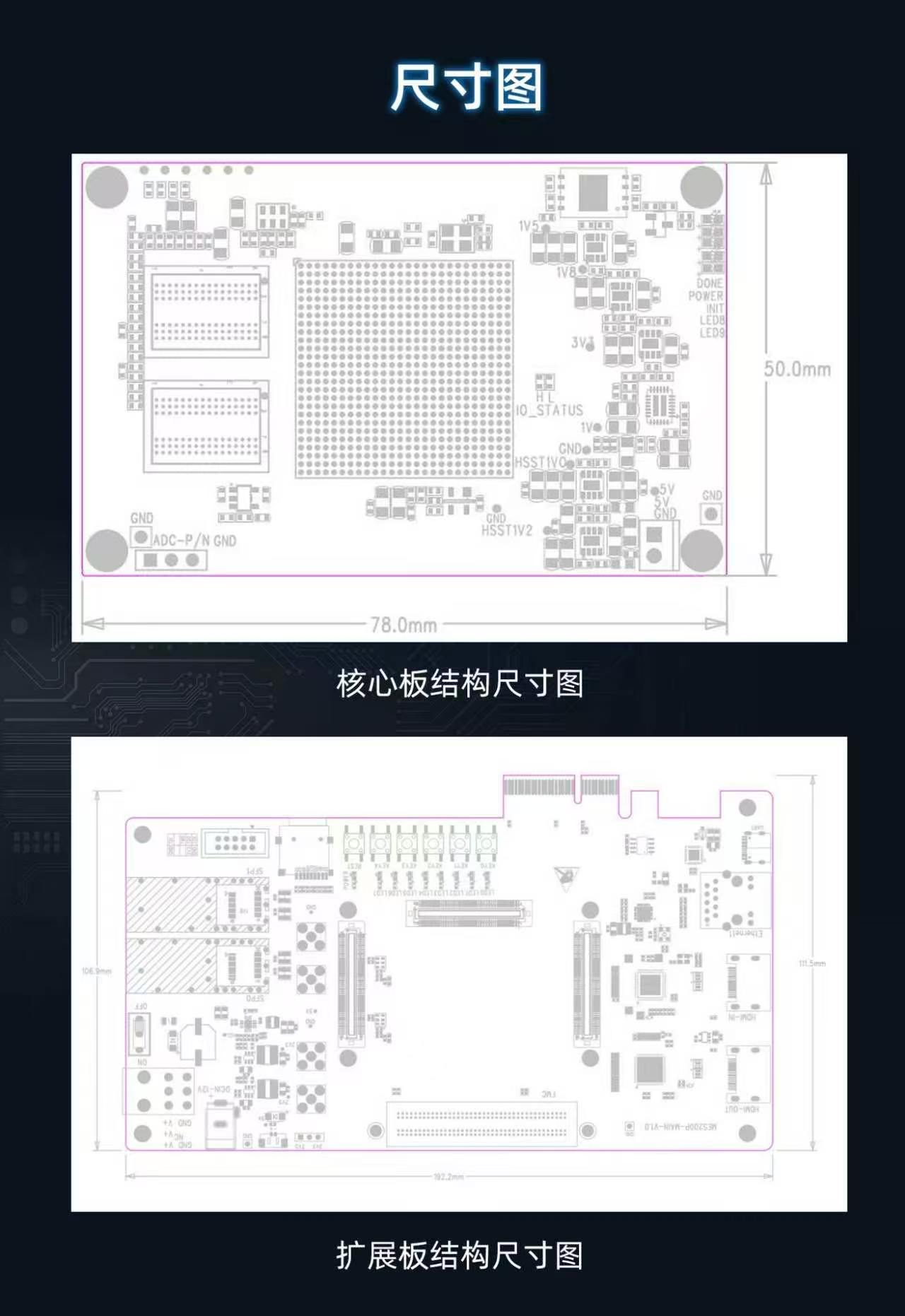

◆尺寸:为50*78(mm)



|产品优势

1.高性能核心芯片

• 主控芯片:采用紫光同创Logos2系列的PG2L100H-6IFBG676 FPGA芯片,基于28nm工艺,具备100K逻辑单元规模,能够满足复杂逻辑设计和高性能计算需求。

• 高速数据处理:支持8路HSSTLP高速串行收发器,每路数据传输速率高达6.6Gbps。


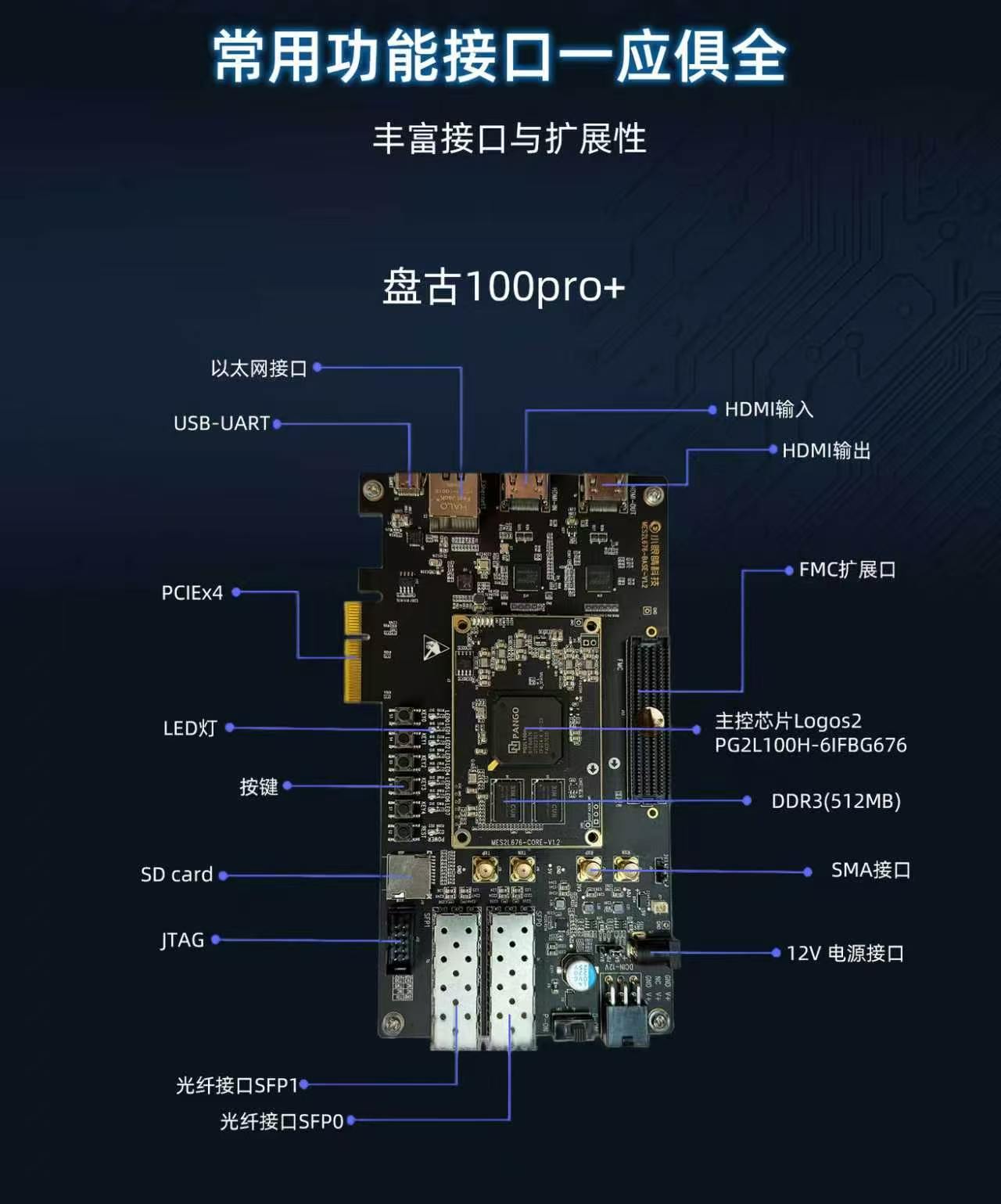

2.丰富的接口与扩展性

• 高速通信接口

• PCIe Gen2 x4接口:支持PCI Express 2.0标准,单通道通信速率可达5Gbps。

• 2路SFP光纤接口:支持光纤通信,每路接收和发送速度高达6.6Gbps。

• 10/100/1000 Mbps以太网接口:采用RTL8211以太网PHY芯片,支持全双工和自适应网络传输。


• 多媒体接口

• HDMI输入/输出接口:支持4K@30Hz视频传输,兼容HDMI 1.4b标准,支持3D视频和高比特率音频。


• 扩展接口

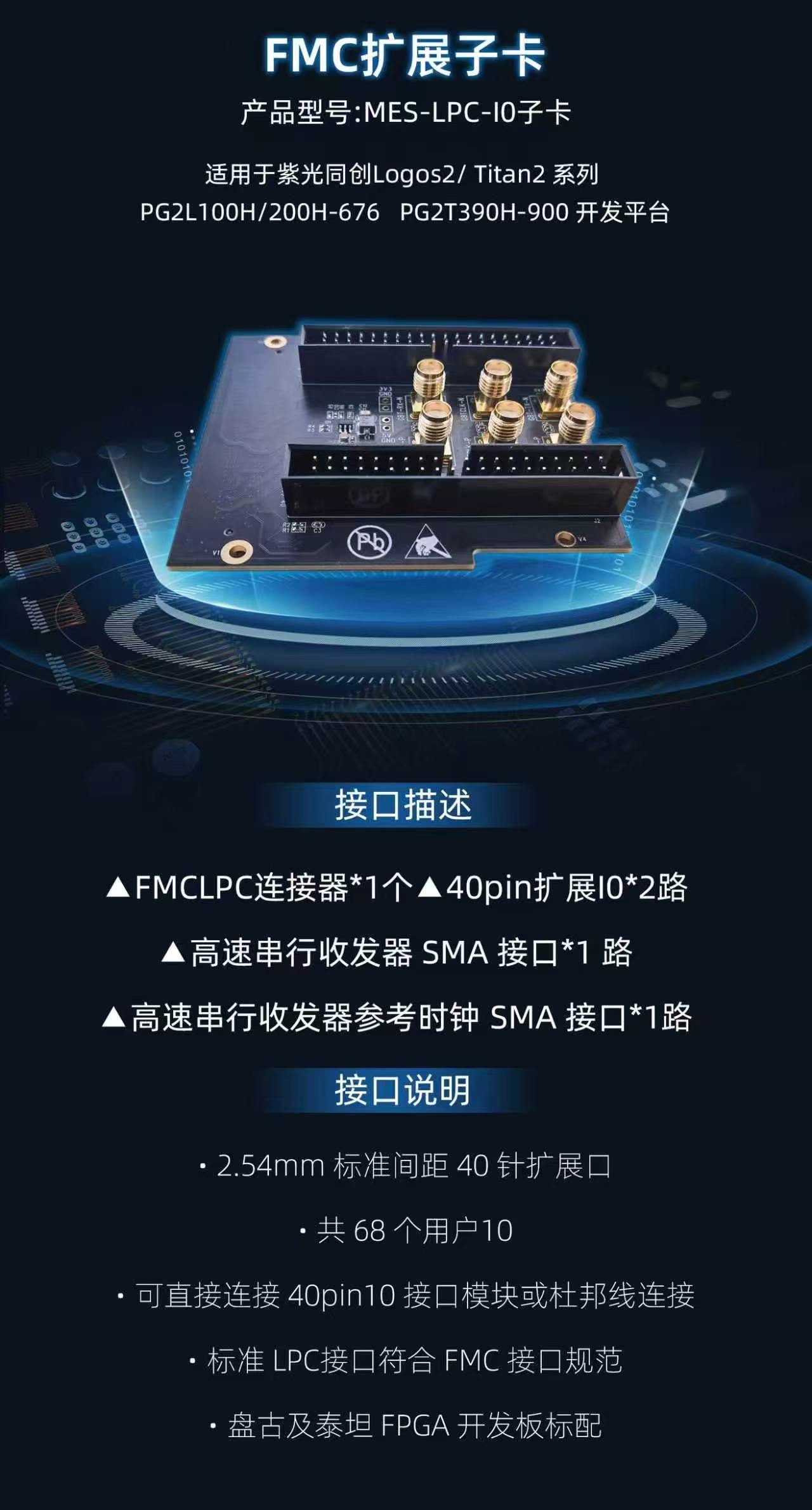

• FMC-LP接口:预留一组FMC LPC扩展口,符合FMC接口规范,可用于外接FMC模块。

• 40pin通用扩展接口:支持多种外设连接。


3.强大的存储支持

• DDR3内存:支持2颗DDR3内存,数据位宽为32bit,数据传输时钟频率最高可达533MHz,总数据带宽最高可达34112Mbps。

• QSPI Flash:板载16MB QSPI Flash,用于FPGA配置文件和用户数据存储。

• EEPROM:板载一片IIC接口的EEPROM。


4.开发友好性

• 配套开发工具:支持紫光同创的Pango Design Suite开发工具链,提供丰富的开发例程和文档。

• 调试接口:提供JTAG接口和USB转串口接口,方便用户调试。

• 实验例程:开发板配套完整的实验例程,方便用户快速上手。


5.高可靠性与稳定性

• 宽工作温度范围:支持-20℃105℃的工作温度范围,适合各种恶劣环境。

• 抗干扰能力强:FMC接口的信号完整性设计较好,具备良好的电磁兼容性。


6.灵活的扩展性

• FMC接口:支持FMC标准,可通过更换FMC模块并调整FPGA设计,实现灵活的扩展。

• 模块可替换:当需要对系统进行升级或维护时,只需更换相应的FMC子卡,而无需对整个系统进行大规模改动。


7.应用场景广泛

• 工业自动化:适用于工业控制、智能电网等场景,能够满足高速数据采集和处理需求。

• 视频图像处理:支持4K视频输入和输出,可用于智能视觉、视频分析等应用。

• 通信与网络:支持高速光纤通信和以太网接口,适用于5G通信和网络信息安全。


8.高性价比与国产化

• 国产芯片:采用国产紫光同创的FPGA芯片,支持国内供应链,具有较高的性价比。

• 国产化设计:HDMI接口采用国产宏晶微公司的MS7210芯片,进一步提升了产品的国产化率。


9.其他特点

• 多种时钟源:板载多个有源晶振,包括27MHz和125MHz的单端有源晶振。

• 用户交互:配备8个用户LED灯和5个用户按键,方便用户进行交互和调试。


盘古100Pro+开发板凭借其高性能、丰富的接口、强大的存储能力和开发友好性,成为适用于多种应用场景的优秀开发平台。


|配套实验例程

第一篇 通用实验例程

1. FPGA开发工具使用

2. Modelsim的使用和do文件编写

3. Pango与Modelsim的联合仿真

4. 紫光同创IP core的使用及添加

5. Pango的时钟资源——锁相环

6. Pango的ROM、RAM、FIFO的使用

7. 基于紫光FPGA的键控LED流水灯

8. 课Uart串口通信在线Debugger工具使用

9. 键控流水灯实验

10. 数码管显示实验

11. 密码锁实验

12. 数字钟实验

13. IIC读写EEPROM实验

14. Uart串口通信实验

15. HDMI图像收发实验

16. DDR3基础读写实验

17. 图像光纤传输实验

18. PCIE通信测试实验

19. OV5640摄像头实验

20. 以太网通信实验

第二篇 图像处理实验例程

21. 灰度化实验

22. 3X3图像矩阵生成实验

23. 局部二值化实验

24. 腐蚀膨胀实验

25. 中值滤波实验

26. 均值滤波实验

27. 高斯滤波实验

28. 边沿检测实验

29. gamma变化实验

30. 字符叠加实验

第三篇 《国产FPGA权威设计指南》教材例程

31. LED流水灯

32. 基于CLM的单端口RAM读写

33. 基于DRAM的单端口RAM读写

34. 基于APM的乘法DSP_mult模块

35. 基于APM乘累加DSP_mult_as_cas模块

36. PLL动态调整时钟实现HDMI分辨率切换

37. 基于ADC硬核读取内部电压及温度

38. 基于FPGA双启动的远程升级模块

39. 设计保护

40. PDS时序约束

41. LVDS应用实验

42. DDR3 IP应用实验

43. 三速以太网适配实验

44. 光纤-HDMI环路实验

45. 基于PCIE的DMA/PIO控制实验
