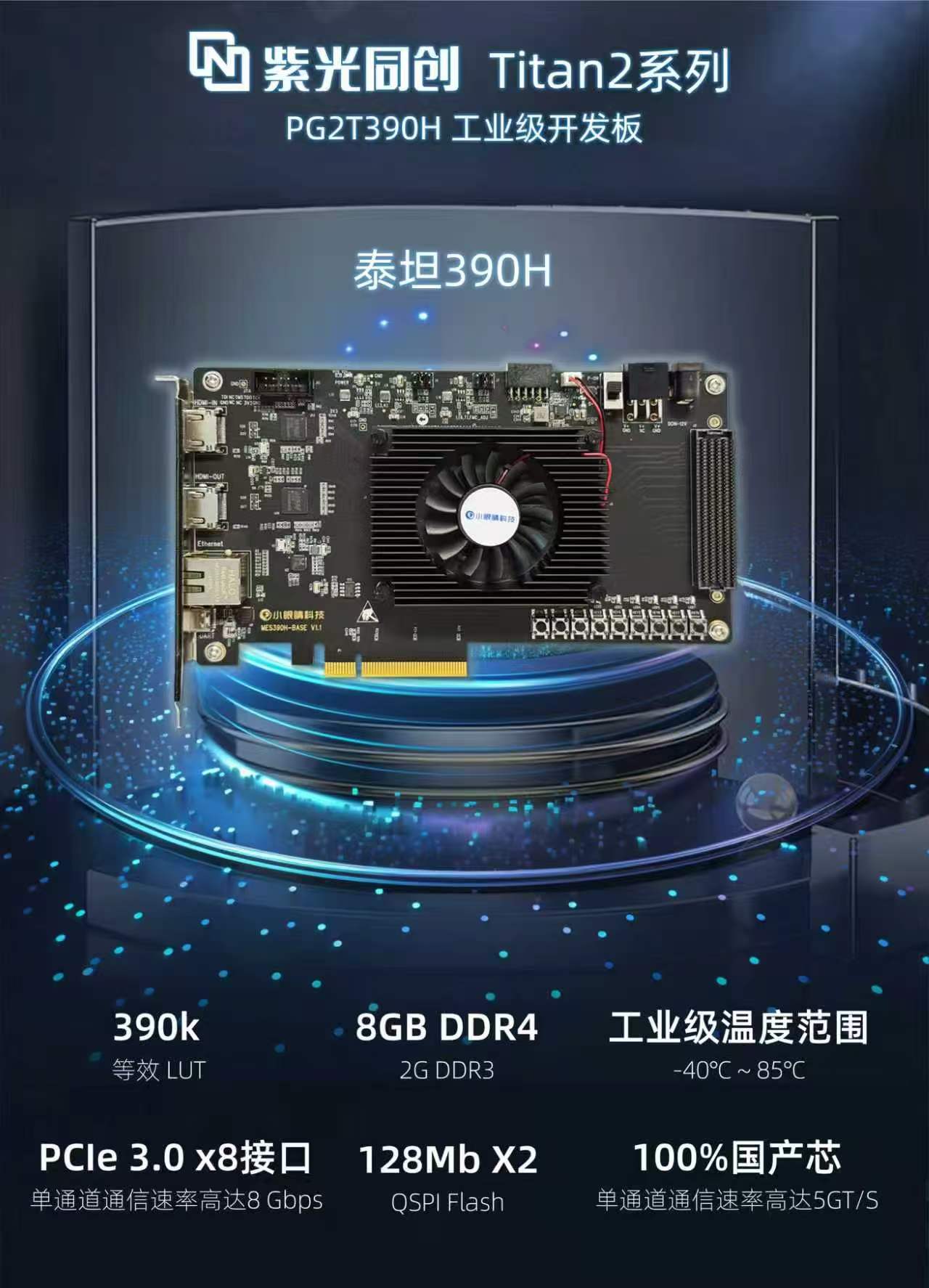

【紫光同创Titan2系列】泰坦390H开发板|适合更复杂的图像、无线图像、AI等实验项目，AI时代必备

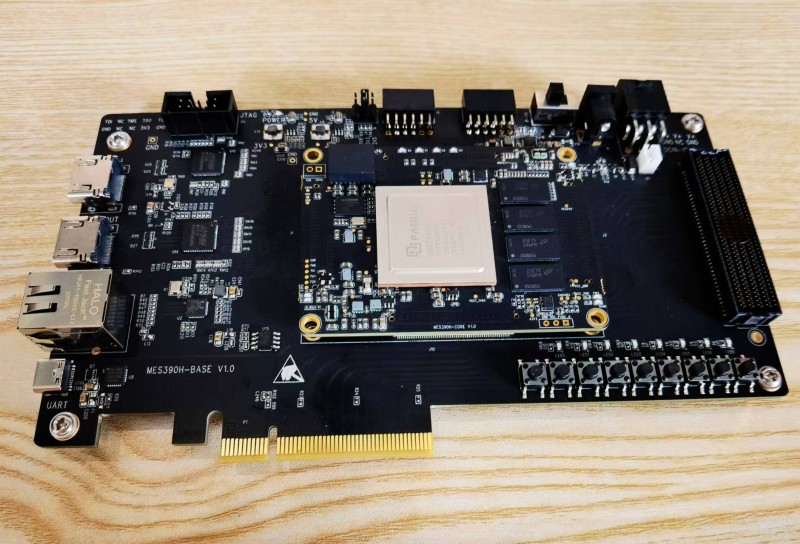

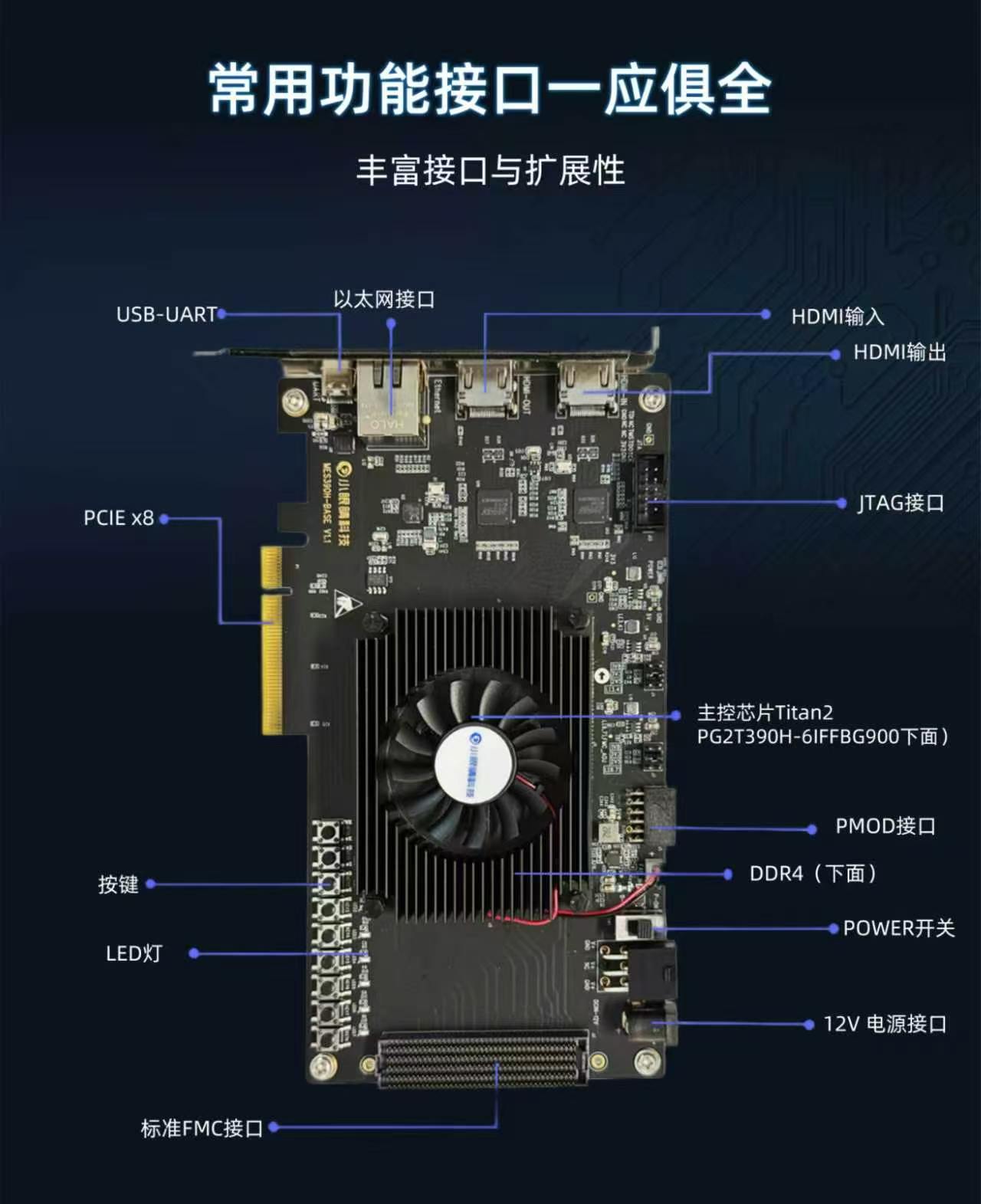

泰坦390H开发板是一套全新的国产FPGA开发套件，采用紫光同创28nm工艺的FPGA作为主控芯片（Titan2系列：PG2T390H-6IFFBG900）；挂载了两片QSPI Flash，可以通过SPI X8模式进行位流加载，可加快板卡的加载速度；另挂载 4 片 16bit 的 DDR4 颗粒进行大数据的缓冲。16对Serdes全部引出，可通过底板自由使用，支持扩展出PCIe X8，或是多个SFP+接口等；电源是采用的国产方案，使用艾诺（EZ8620+EZ8306+EX8303）的电源解决方案。
芯片型号：PG2T390H-6IFFBG900 板卡型号：MES2L900-390HP

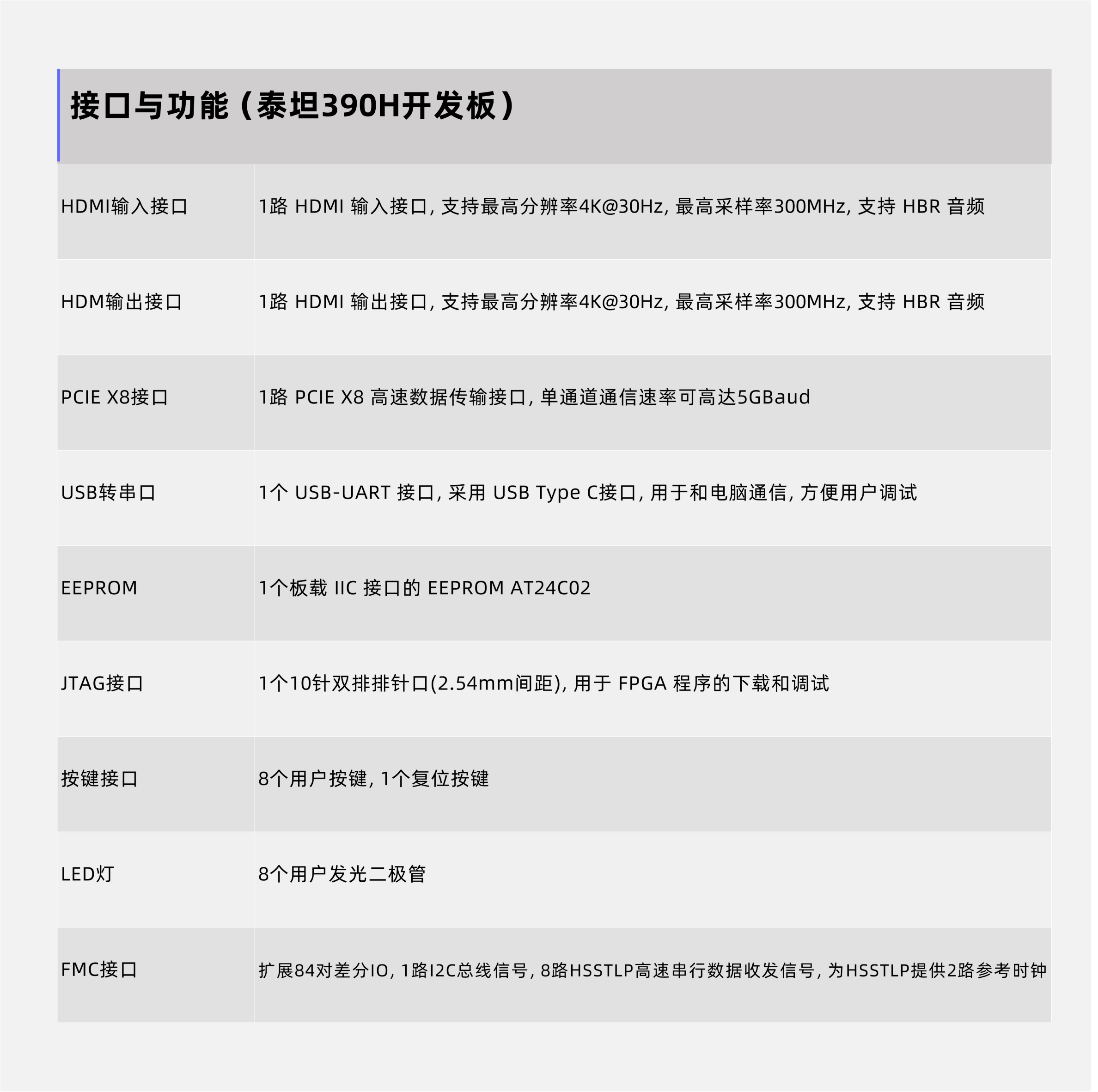

| 参数指标
▲ 系列：紫光同创Titan2系列
▲ 芯片：PG2T390H-6IFFBG900
▲ DDR4*4:64bit，119424（1866×64） Mbps
▲ 拥有390K等效LUT
▲ HSST高速收发器：16*12.5Gbps
▲ HDMI输出*1 ▲ HDMI输入*1
▲ USB转串口*1 ▲ PMOD接口*2
▲ 支持PCIEX8*1
▲ 以太网RJ-45接口*1
▲ 预留预留标准HPC-FMC扩展IO口

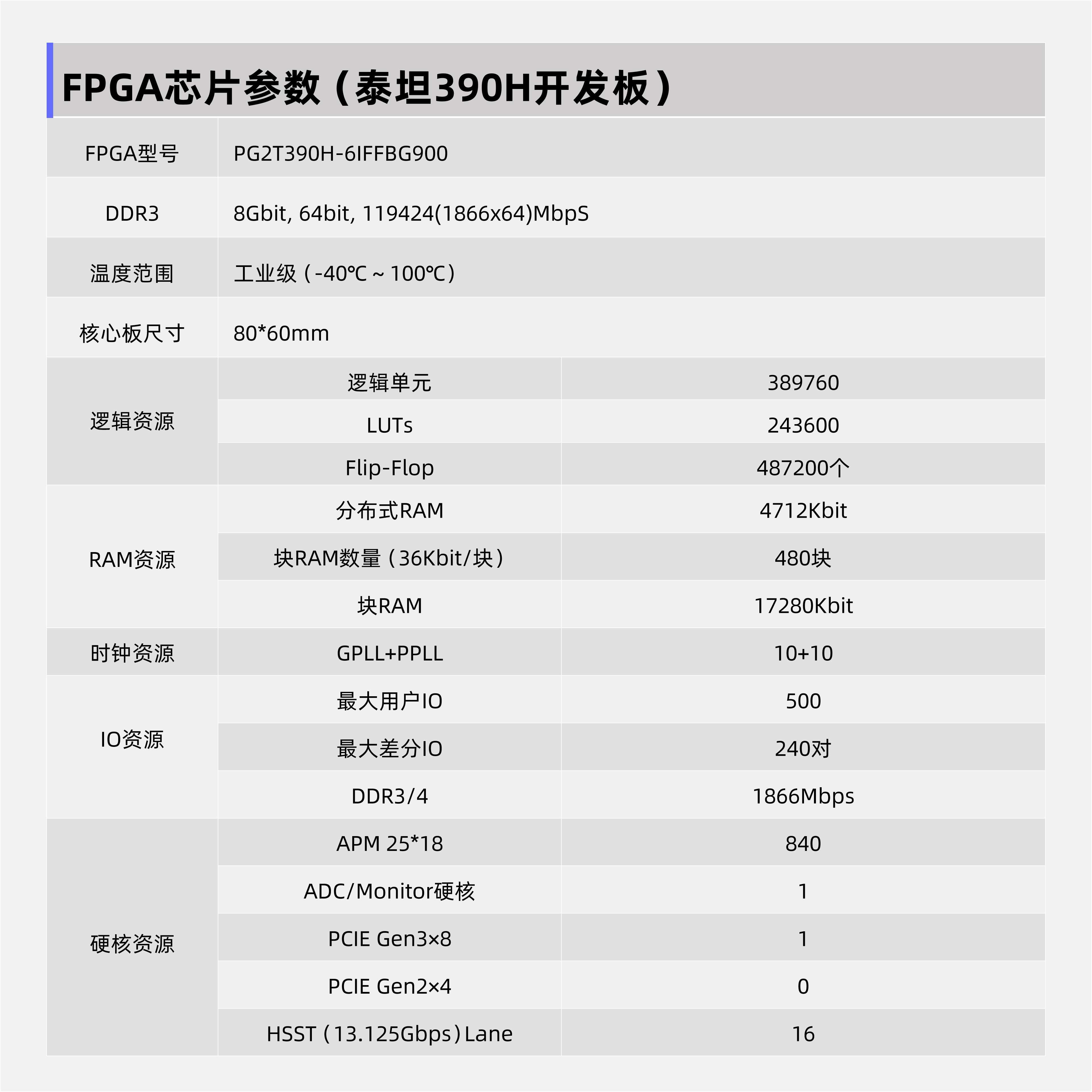

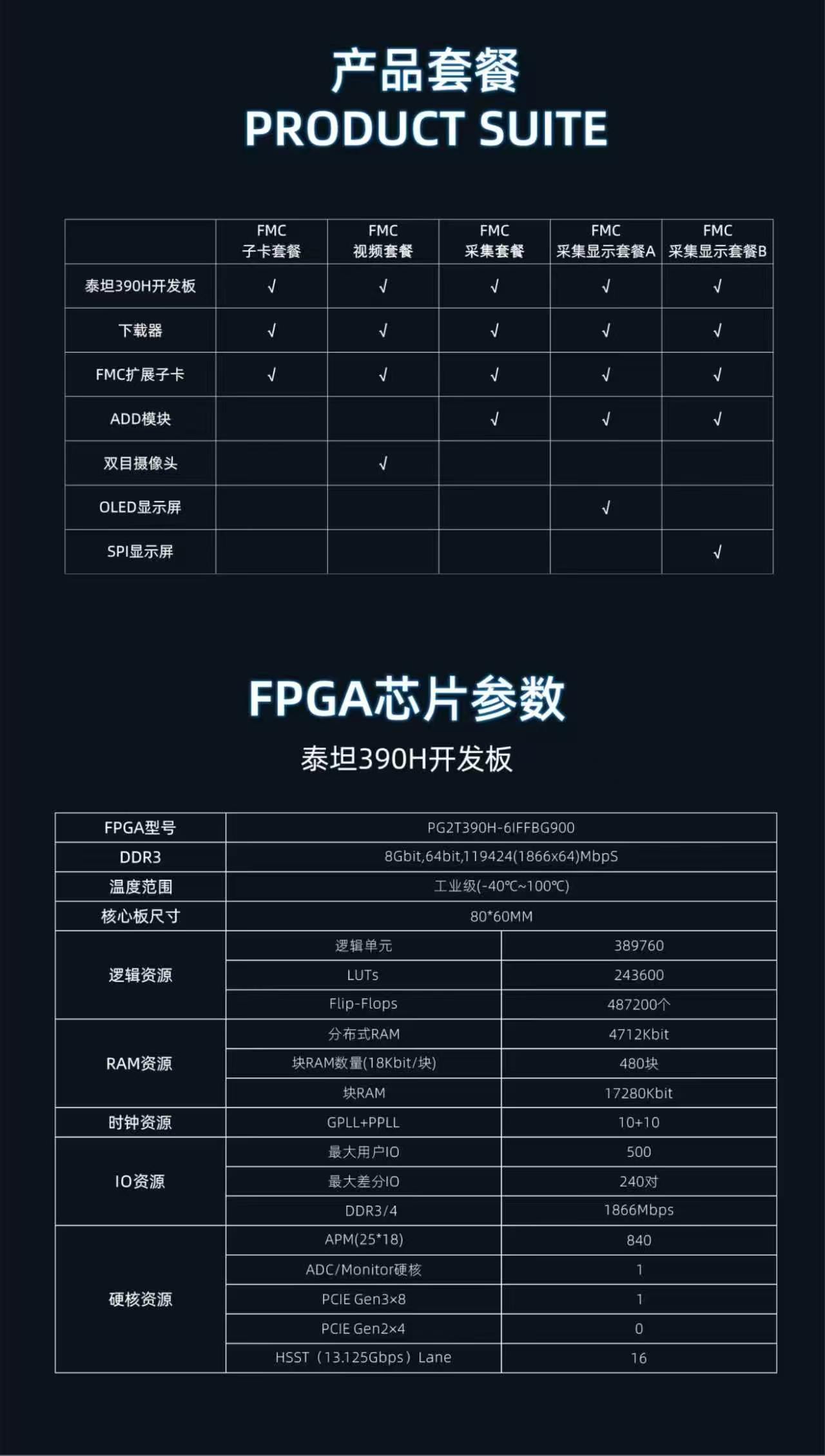

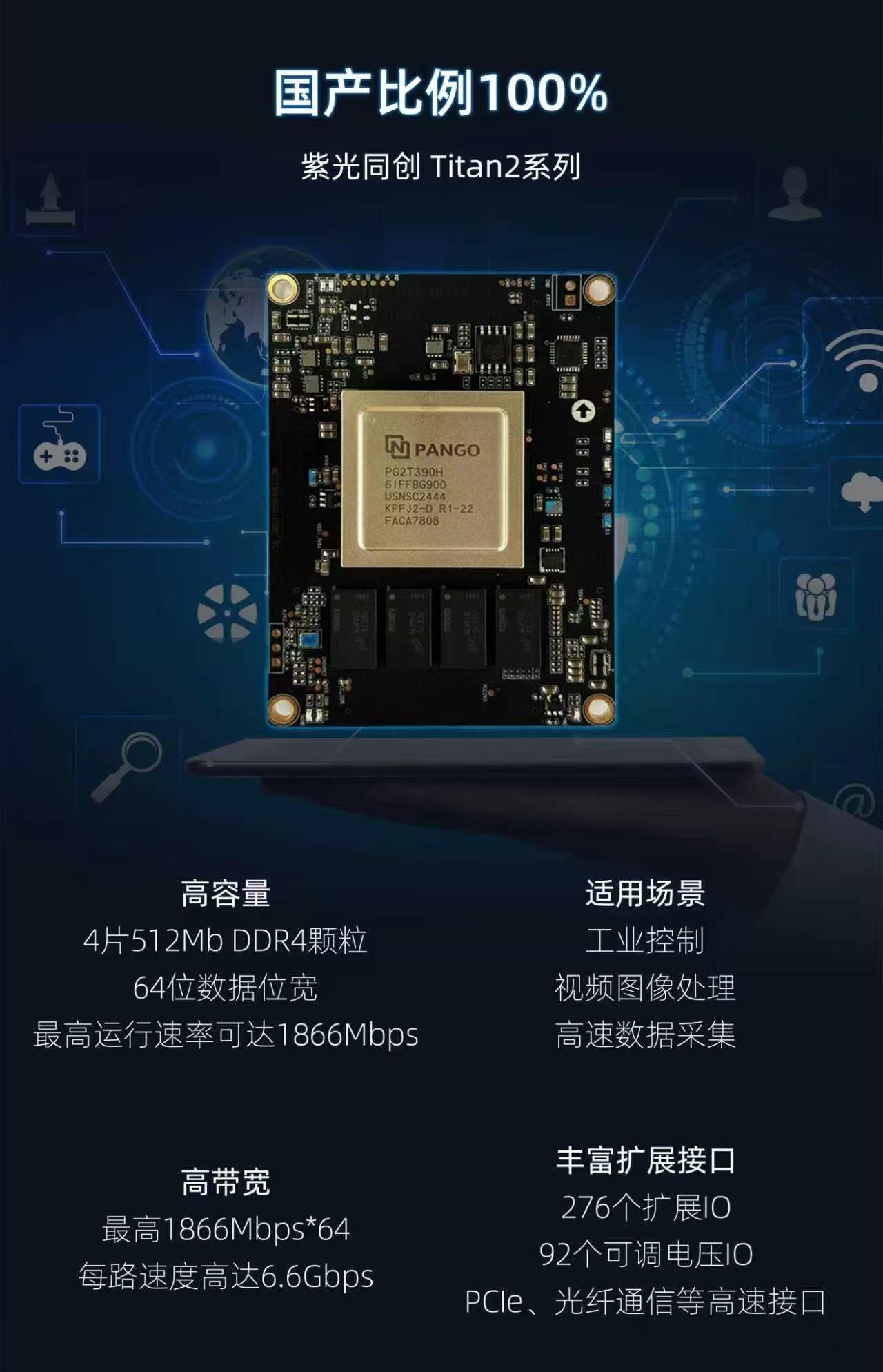

| 核心板参数指标
◆系列：紫光同创Titan2
◆芯片：PG2T390H-6IFFBG900
◆DDR4*4:8Gbit，64bit
◆数据带宽：1866Mbps*64
◆封装：FBB 封装
◆速度等级：6
◆温度范围：工业级（-40~100℃）
◆管脚数目：900
◆Logic Cell：389760
◆FF：487200
◆PCIE X8*1
◆16路HSST（13.125Gbps）

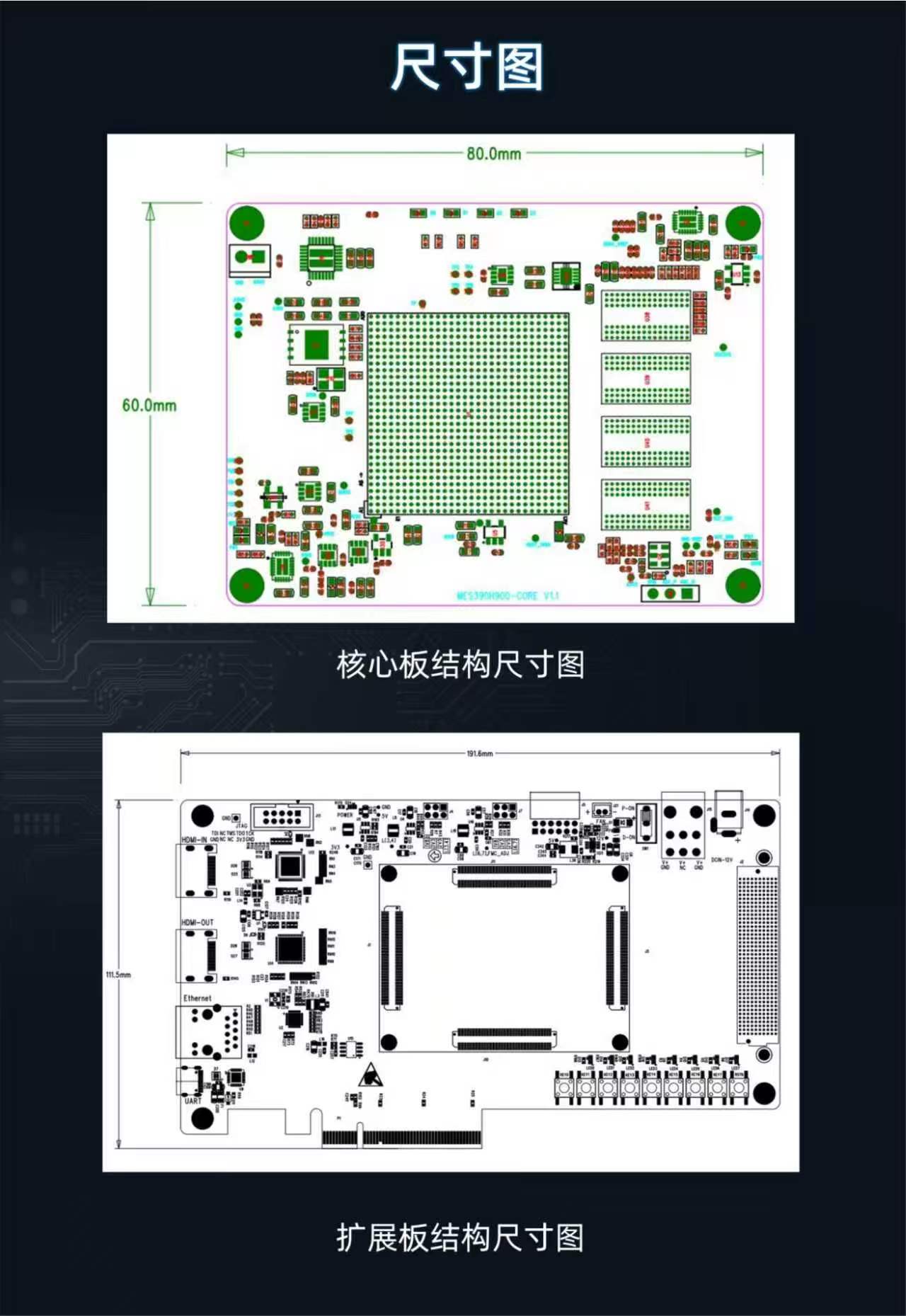

◆尺寸：80*60（mm）
| 产品优势
1.高性能处理器与加速能力
• FPGA核心：泰坦390H开发板采用紫光同创的Titan-2 PG2T390H FPGA芯片，具备强大的逻辑处理能力，支持高达13.125Gbps的高速SERDES接口。
• 多核处理：支持多核并行处理，能够满足复杂计算任务的需求，尤其适合需要高并行处理能力的应用场景。

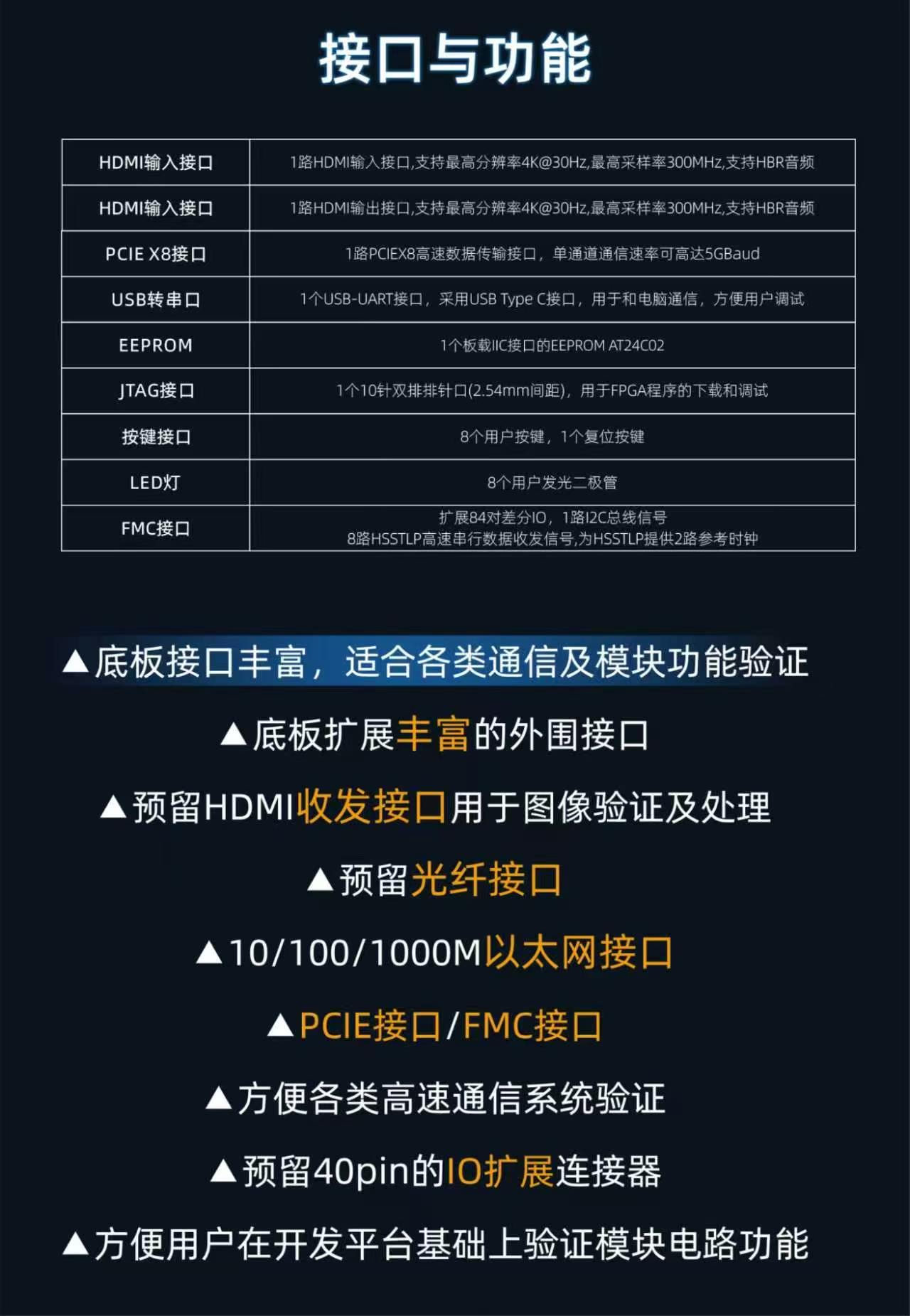

2.丰富的接口与扩展性
• 高速接口
PCIe Gen3 x8接口：支持与电脑主板的高速通信，单通道通信速率可达8Gbps。
光纤接口：提供4路高速光纤通信接口，每路接收和发送速度高达10Gb/s。
HDMI接口：支持2路HDMI输入和2路HDMI输出，支持4K@30fps的视频处理。
• 通用接口
40针扩展接口：包含34路IO口，可外接多种模块（如双目摄像头、TFT LCD屏、高速AD模块等）。
UART、SD卡座等：满足多种外设连接需求。
3.强大的多媒体处理能力
• 视频处理：支持4K视频的输入和输出，能够满足视频采集、处理和显示的需求。
• 音频处理：支持音频采集和播放，适用于多媒体应用。
4.灵活的存储支持
• QSPI Flash：1片16MB QSPI Flash，可用于FPGA配置文件和用户数据存储。
• DDR3/DDR4支持：支持DDR3和DDR4内存接口，DDR4速率高达1866Mbps。
5.可靠性和稳定性
• 宽工作温度范围：支持-20℃105℃的工作温度范围，适合各种恶劣环境。
• SEU检测与纠错：支持SEU（单粒子翻转）软错误检测与纠错功能，提高系统的可靠性。
6.开发支持与易用性
• 配套资料：提供完整的开发工具链和配套资料。
• 丰富的例程：提供多种开发例程，如LED流水灯、按键测试、HDMI显示、光纤通信等。
7.广泛应用场景
• 工业控制：适用于工业自动化、智能电网等场景。
• 视频图像处理：可用于智能视觉、双目摄像头采集、视频分析等。
• 通信与网络：支持高速数据传输和网络通信，适用于5G通信和网络信息安全。
8.成本效益
• 高性价比：在性能和价格之间取得了良好的平衡，适合多种开发需求。
小眼睛科技的泰坦390H开发板凭借其高性能、丰富的接口、强大的多媒体处理能力和灵活的开发支持，成为适用于多种应用场景的优秀开发平台。
