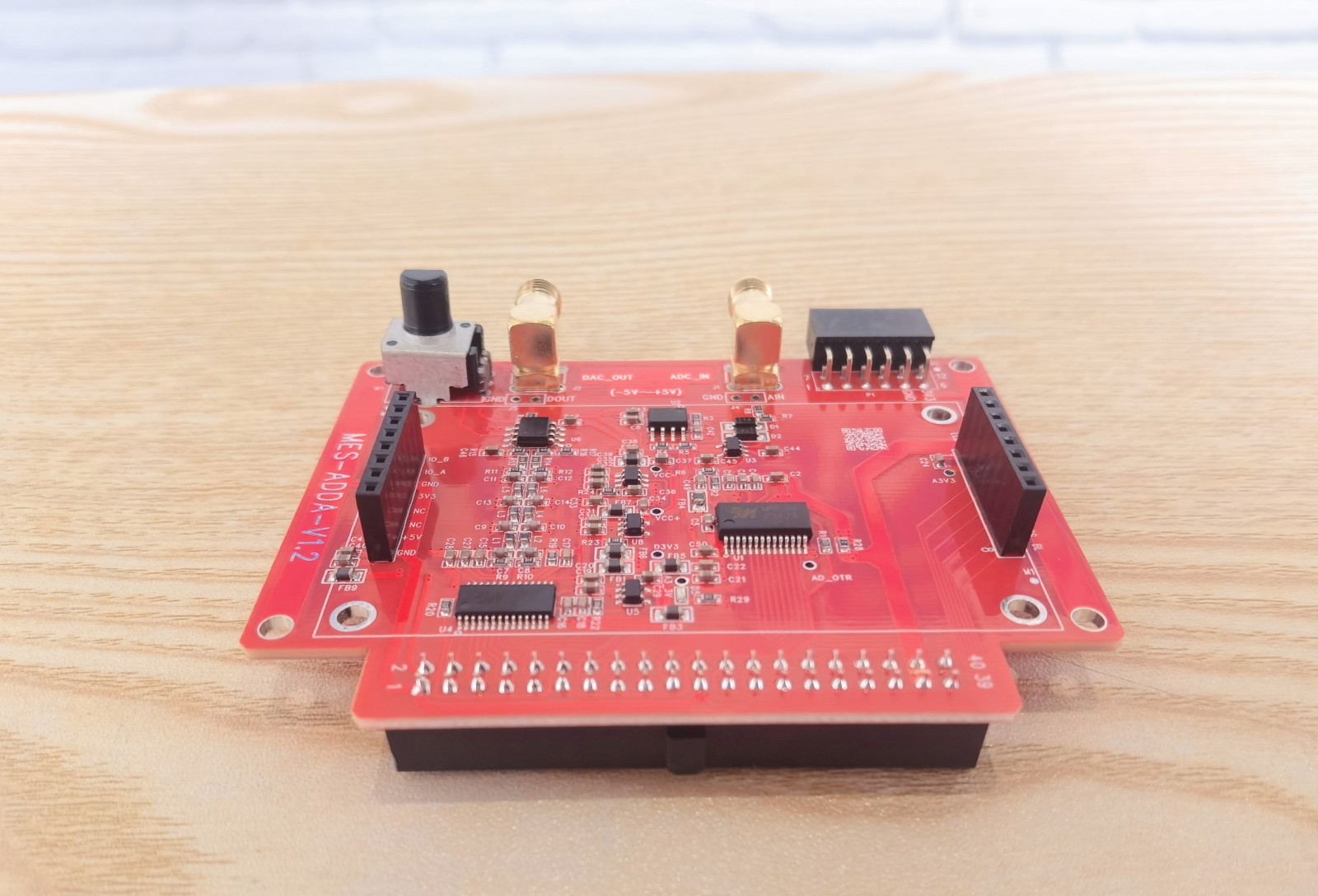

【功能模块】高速AD/DA转换模|FPGA专用|高速信号输出|数模信号转换|SPI串口屏幕显示|PMOD扩展口可搭配盘古及泰坦系列开发板使用
1.技术参数
• ADC部分
• 采样率：最大采样率32MHz。
• 精度：8位。
• 输入范围：具体输入范围未明确，但通常根据ADC芯片的参考电压决定，例如±2.5V或05V等。
• DAC部分
• 采样率：最大采样率125MHz。
• 精度：8位。
• 输出范围：通过电路设计，最终输出范围为-5V5V（10Vpp）。
2.电路设计
• DAC电路
• 使用高速DA芯片AD9708，8位，125MSPS的DA转换芯片。
• 内置1.2V参考电压，差分电流输出。
• 使用高性能运放AD8056实现差分变单端和幅度调节。
• ADC电路
• 高精度、低噪声的ADC芯片。
• 采样率32MHz，精度8位。

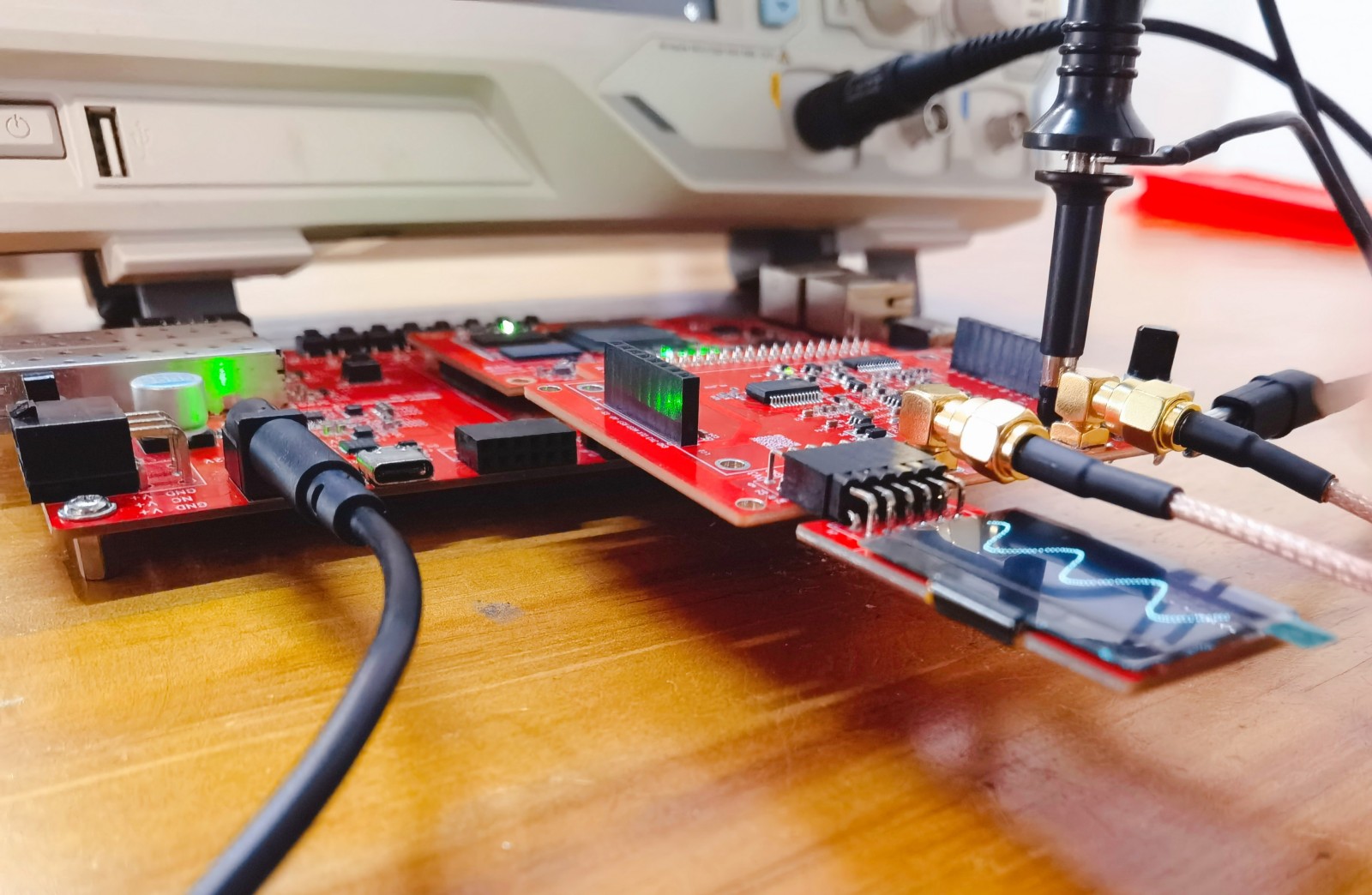

3.应用场景

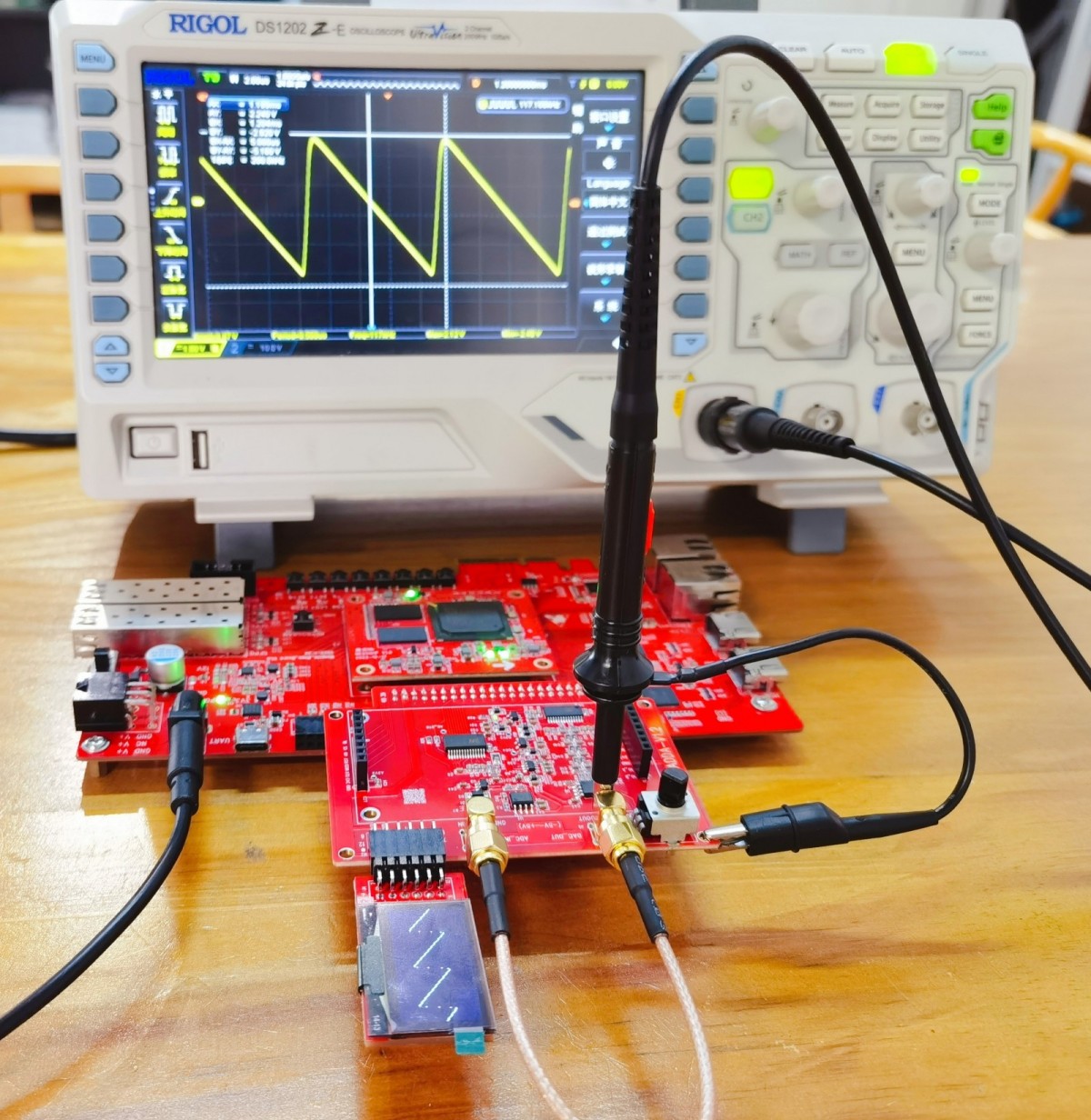

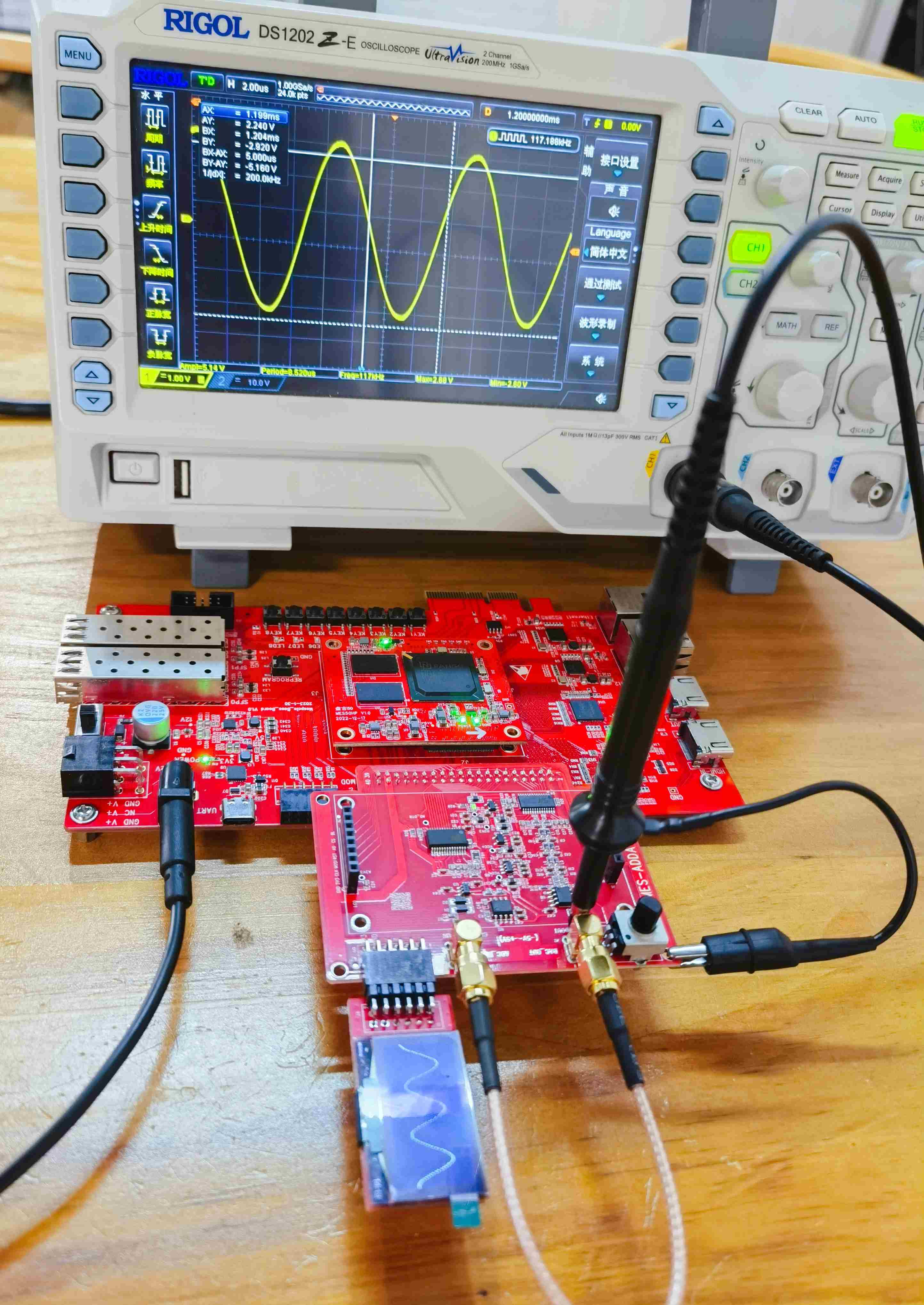

• 信号生成与采集：可用于生成正弦波、方波等信号，并通过ADC采集验证信号质量；适用于实验教学、信号处理等场景。
• FPGA开发：与FPGA开发板配合使用，实现信号处理、数据采集等功能；通过FMC接口等扩展接口连接到FPGA开发板。
4.性能特点
• 高精度与高速率：ADC和DAC均具备较高的采样率和精度，能够满足多种信号处理需求。
• 低噪声设计：通过低通滤波器等设计，降低噪声干扰。
• 灵活的输出调节：DAC输出范围可通过电路调节，适应不同应用场景。
5.开发友好性
• 配套资料：提供完整的开发工具链和丰富的开发例程，帮助用户快速上手。
• 实验教程：教程丰富，如使用ADDA模块实现双路信号发生器等实验。
小眼睛科技的ADDA模块具有高精度、高速率和低噪声的特点，适用于多种信号处理和FPGA开发场景。它能够与FPGA开发板灵活配合，实现信号生成、采集和处理等功能，是实验教学和项目开发的理想选择。
