【功能模块】FMC扩展子卡|解决用户在FMC连接器上扩展插针方式的IO口SMA接口 X6连接高速串行收发器标准LPC接口X1

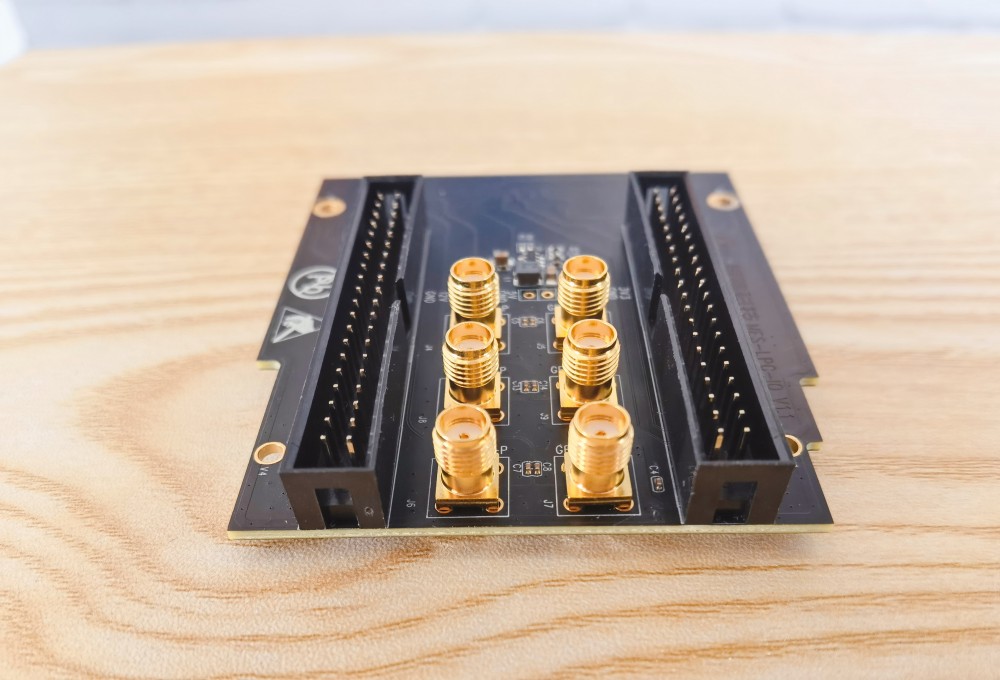

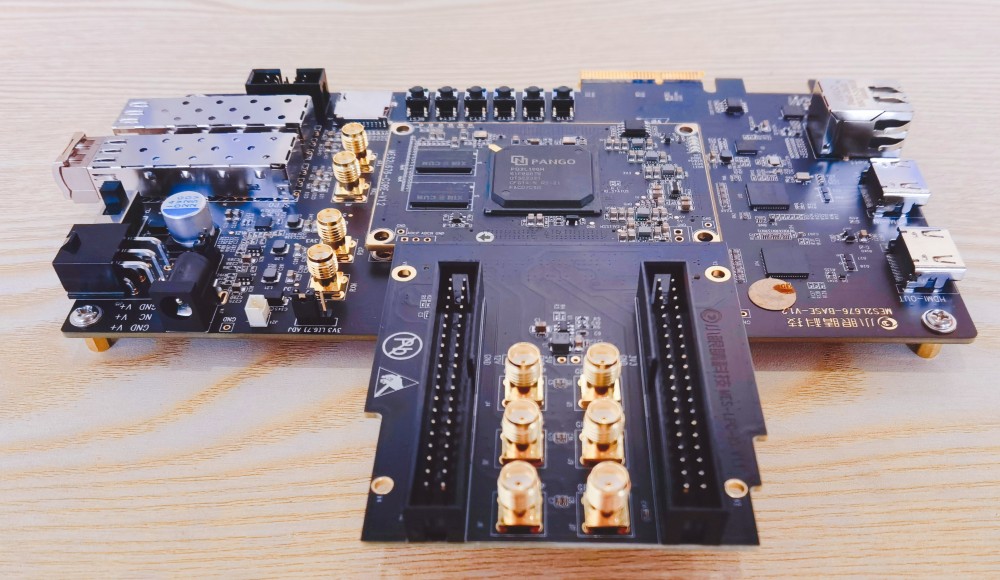

FMC转40针/MES-LPC-IO子卡，1个标准的LPC接口用于连接FPGA开发板，6 个 SMA 接口连接高速串行收发器，支持高速数据传输，适用于盘古676及泰坦系列全系开发板。

| 接口说明

▲ FMC_LPC 连接器*1 个

▲ 40pin 扩展 IO*2 路

▲ 高速串行收发器 SMA 接口*1 路

▲ 高速串行收发器参考时钟 SMA 接口*1 路

| 产品特色

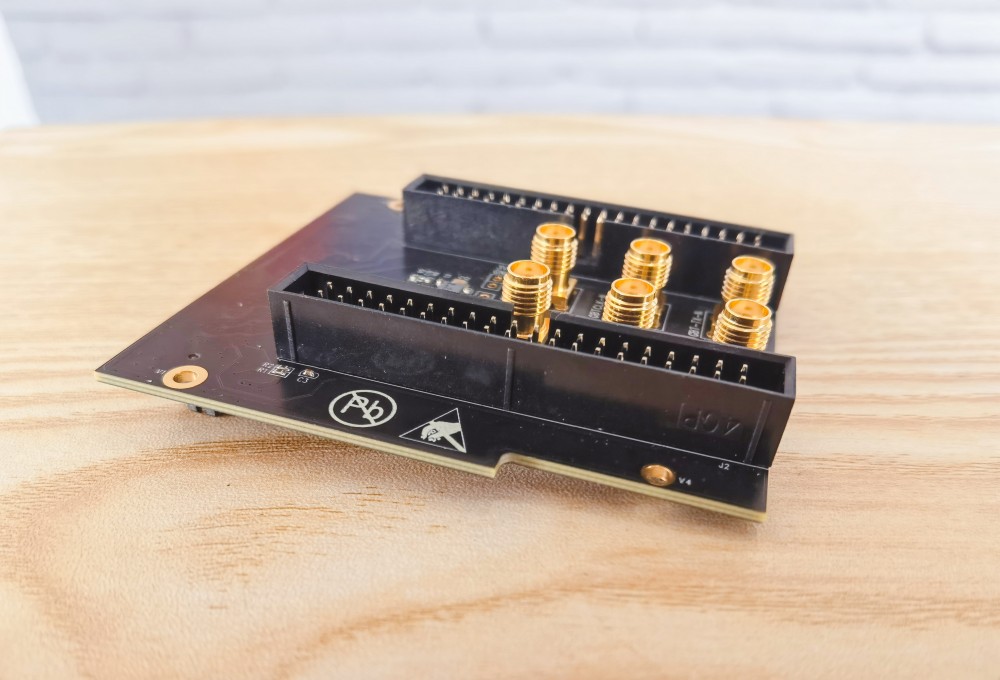

▲FMC扩展子卡采用 ASP-134604-01连接器

▲符合FMC接口规范，是标准的LPC接口

▲扩展2路40pin扩展IO，共68个用户IO

▲提供丰富的 IO 连接外部设备

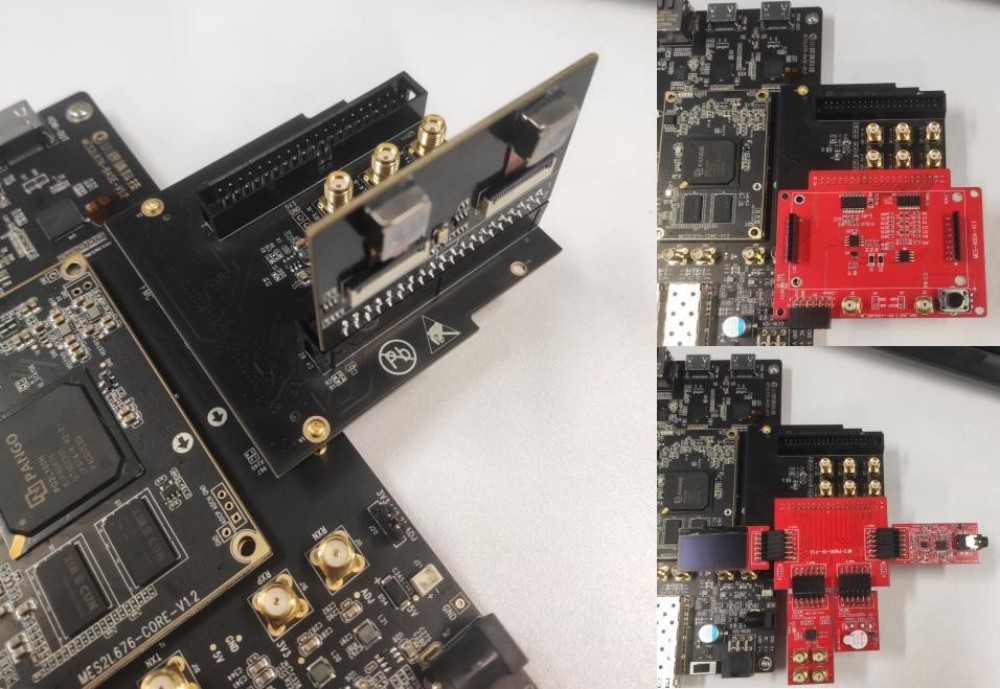

▲40pin 扩展IO与盘古及泰坦FPGA开发板40pin IO线序一致

▲配套外设模块在可直接连接使用

▲6 个 SMA接口

▲连接一路高速串行收发器

▲一路高速串行收发器

▲参考时钟输入，支持高速数据传输

| 产品优势

1.高性能与高速数据传输

• 高数据传输速率：FMC接口支持高达10Gb/s的信号传输速率，子卡和载卡之间潜在总带宽可达40Gb/s。这使得FMC子卡能够满足高速数据采集和处理的需求，如在智能采集系统、雷达/声呐、实时视频处理和无线通信等场景中的应用。

• 信号完整性设计：采用差分信号传输等技术，抗干扰能力强，能更好地保证高速信号传输的完整性和稳定性。

2.灵活性与扩展性

• 标准化设计：遵循ANSI/VITA 57等标准，不同厂家的FMC子卡和载卡之间具有较好的兼容性。这使得用户可以根据需要选择不同的FMC子卡，而无需对整个系统进行大规模改动。

• 引脚分配灵活：可根据实际需求灵活分配引脚功能，适应多种不同的应用场景和功能扩展。

• 模块可替换：通过更换FMC模块并对FPGA设计略作调整，即可将现有的FPGA/载卡设计应用到新的I/O上，提高了设计的复用性，缩短了开发周期，降低了成本。

3.高集成度与空间优势

• 引脚密度高：FMC连接器有160引脚的低引脚数（LPC）和400引脚的高引脚数（HPC）两种类型，可在较小空间内提供大量I/O接口。

4.可靠性和稳定性

• 连接稳固：FMC连接器通常采用BGA封装等方式，与电路板的连接更加稳固，抗震性能好，能适应恶劣的工作环境。

• 抗干扰能力强：具备良好的电磁兼容性，能有效抵抗外界电磁干扰，也不会对周围环境产生过多的电磁辐射。

5.开发友好性

• 配套资料丰富：提供完整的开发工具链和丰富的开发例程，帮助用户快速上手。

• 技术支持专业：小眼睛科技作为紫光同创的核心生态战略伙伴，能够提供专业的技术支持。
