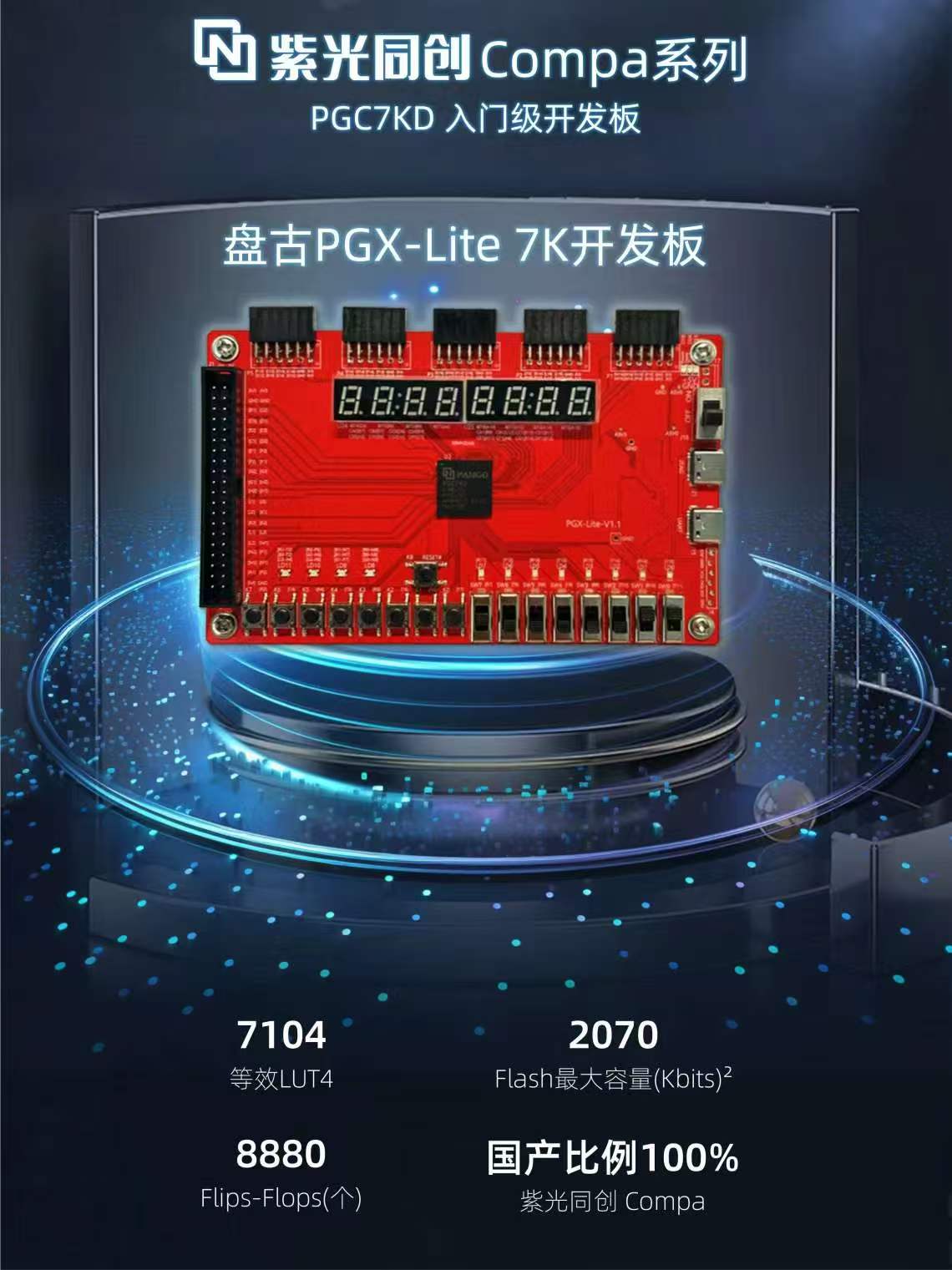

【紫光同创Compa系列】盘古PGX-Lite 7K开发板|低功耗小尺寸支持主自加载双启动Typ即插即用扩展IO丰富满足灵活的应用需求

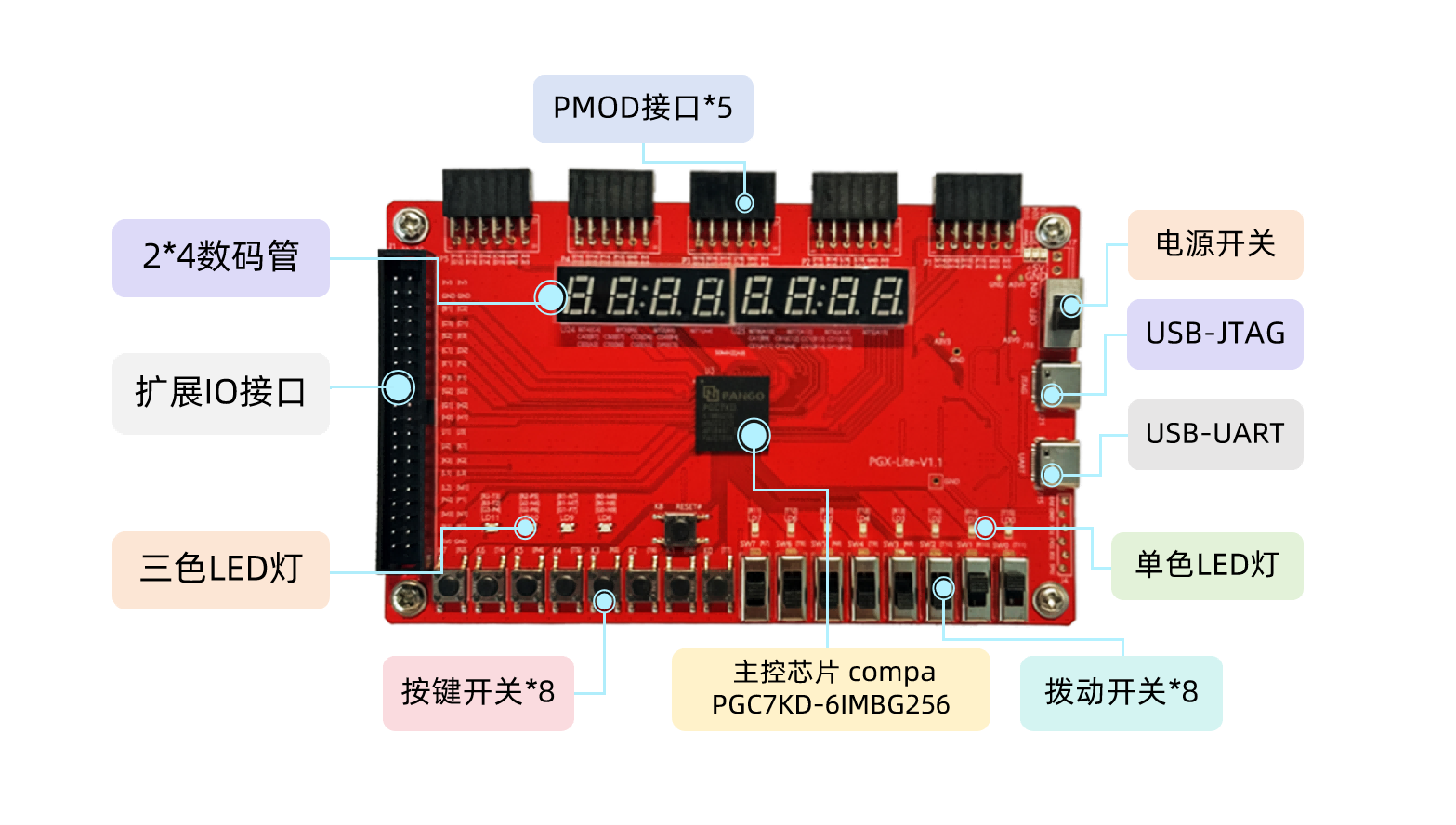

PGX-Lite 7K 开发板基于紫光同创低功耗CPLD器件PGC7KD-6IMBG256,支持主自加载双启动功能，集成板载Jtag调试接口，支持Type-C转串口通信，预留丰富的扩展IO、数码管、按键、LED等硬件资源，满足用户更加灵活的应用需求。

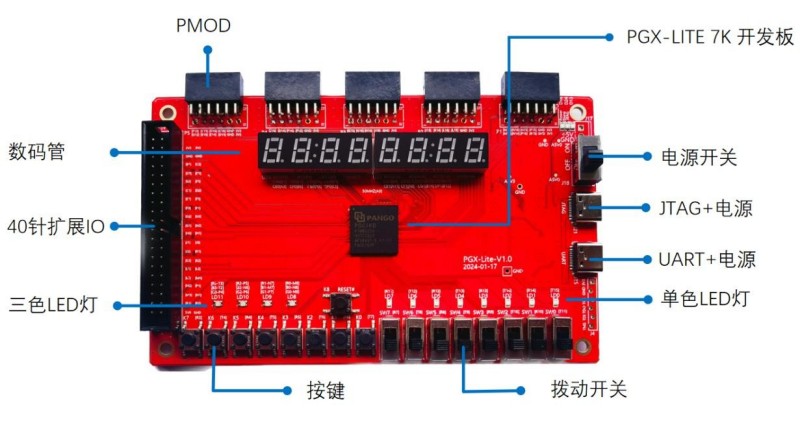

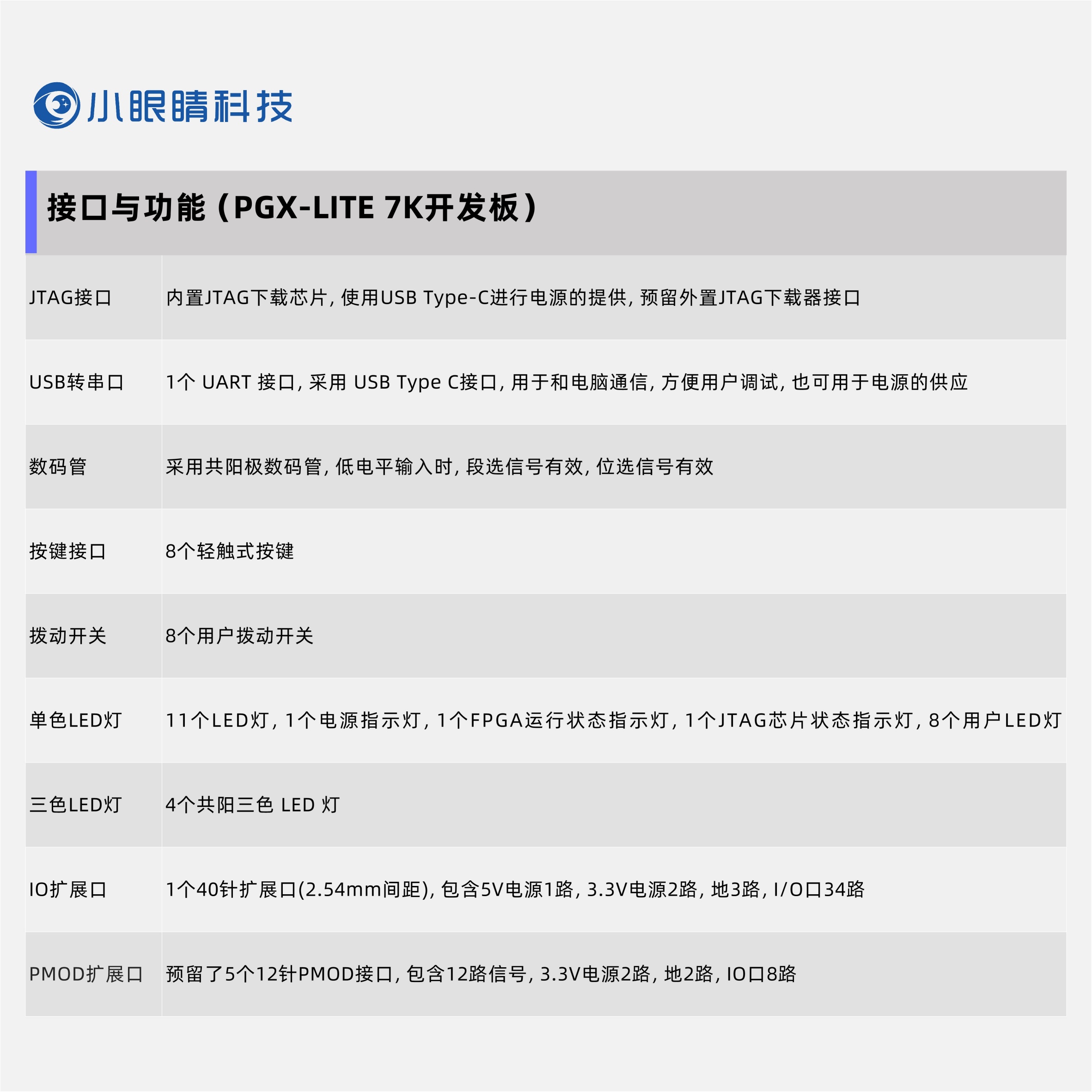

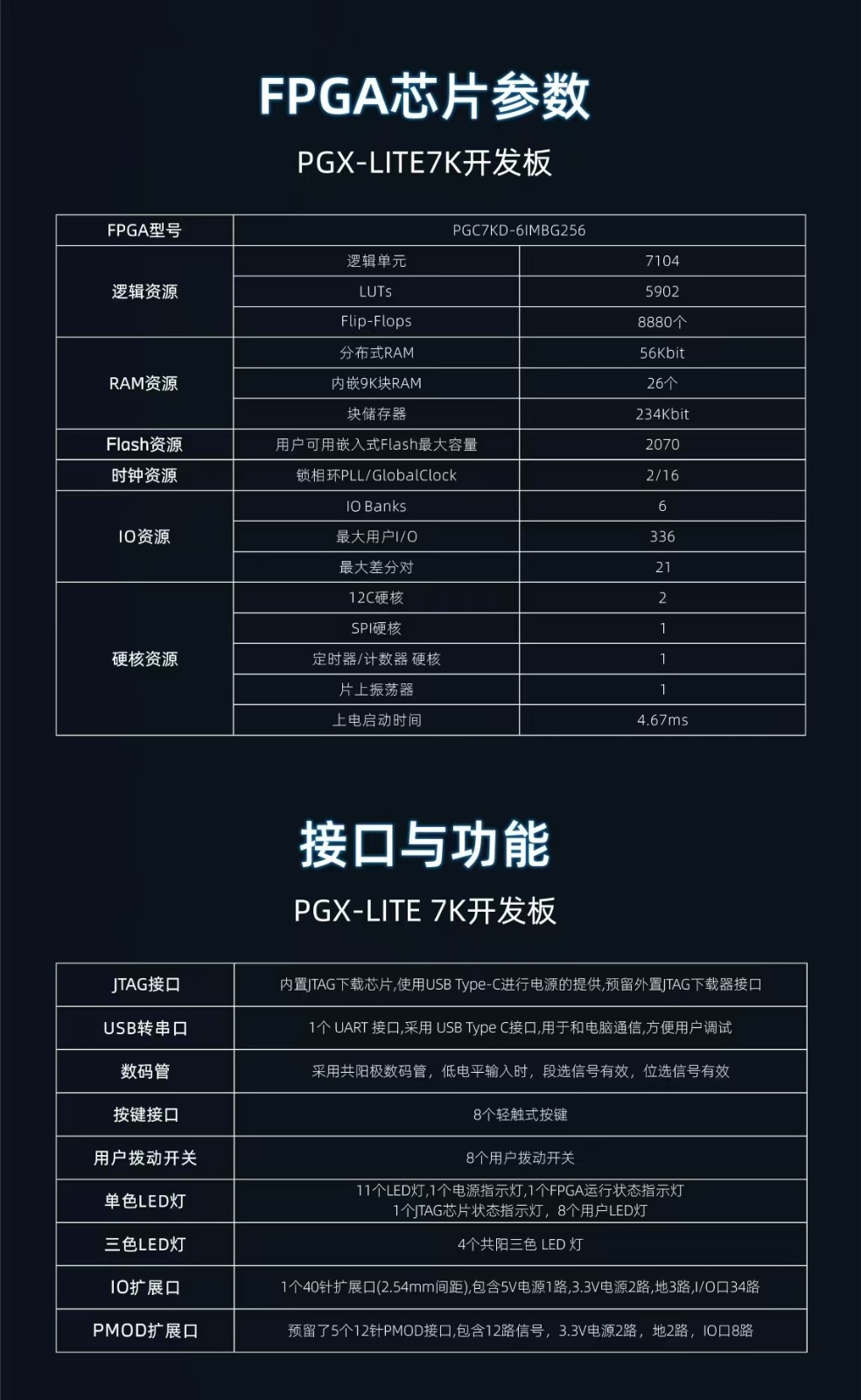

| 参数指标

▲系列：紫光同创compa

▲芯片：PGC7KD-6IMBG256

▲Type-C jtag 接口（电源接口）

▲Type-C 串口（电源接口）

▲4位8段式共阳数码管X2

▲8位按键

▲8位拨动开关

▲8位用户LED灯

▲4个三色RGB灯（共阳）

▲40 针扩展口

▲PMOD 扩展口 X5

▲板上晶振：50MHz

▲集成板载 Jtag调试接口

| 产品优势

1.核心芯片

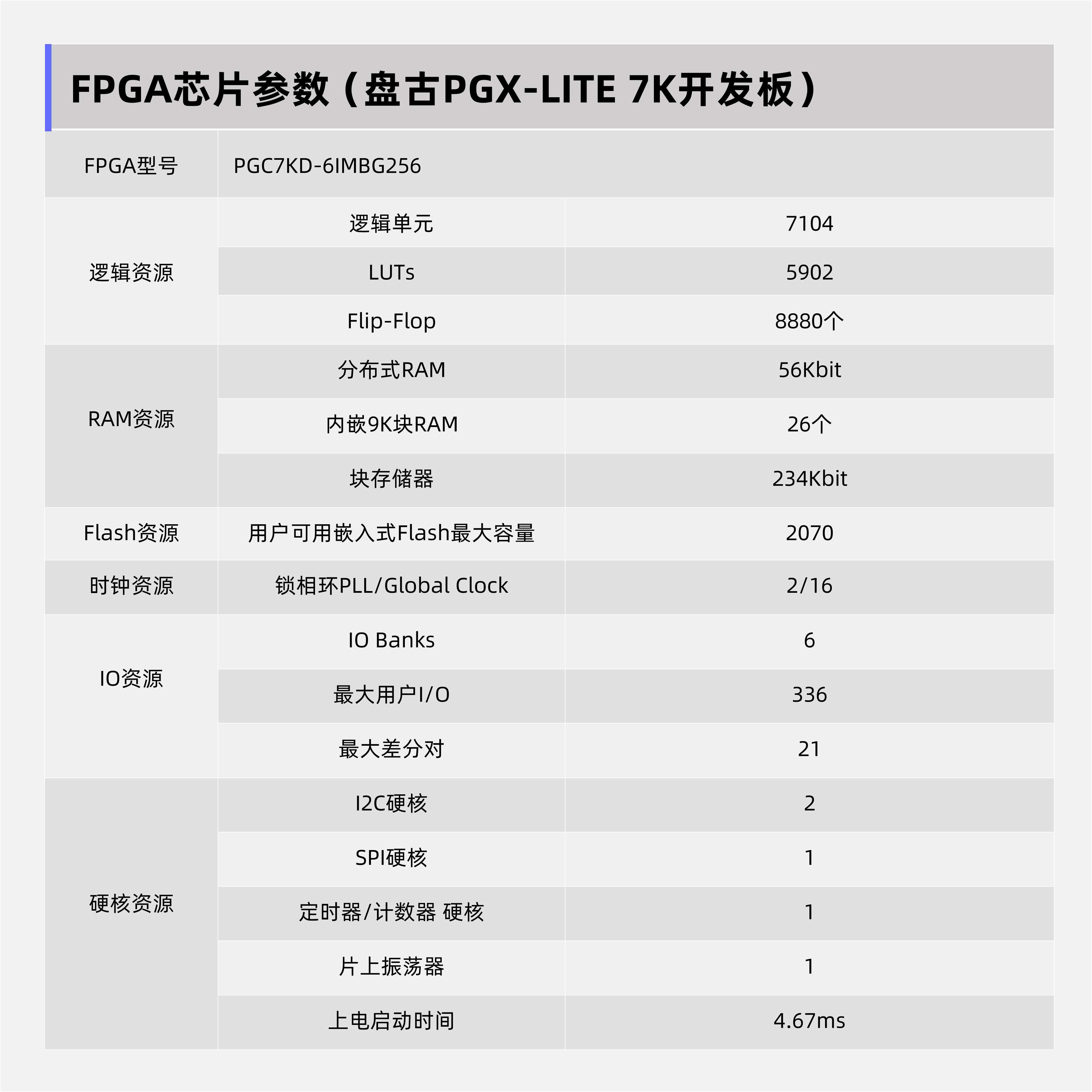

• 芯片型号：紫光同创Compa系列PGC7KD-6IMBG256。

• 性能特点：具备7K逻辑单元规模，适合中等复杂度的逻辑设计和高性能计算需求。

• 特性：支持主自加载双启动功能，集成板载JTAG调试接口，支持Type-C转串口通信。

2.硬件资源

• 扩展接口：预留丰富的扩展IO接口，方便用户根据需求进行扩展。

• 用户交互：配备数码管、按键、LED灯等硬件资源，方便用户进行交互和调试。

• 时钟资源：提供50MHz的晶振，为FPGA系统提供稳定的时钟输入。

3.开发友好性

• 集成调试接口：板载JTAG调试接口，支持Type-C转串口通信，仅需一根Type-C线即可实现程序的下载和调试，操作简单。

• 配套资料：提供丰富的配套资料，包括开发教程、实验例程（如LED控制、串口通信、数码管显示等），帮助用户快速上手。

• 开源设计：原理图、PCB、文档全开源，方便用户学习和二次开发。

4.应用场景

• 高校教学：适合高校FPGA教学和实验项目，帮助学生快速掌握FPGA开发的基本技能。

• 项目开发：适合多种入门级项目开发需求，如LED控制、流水灯、序列检测器等。

• 初学者入门：对于FPGA初学者来说，这款开发板提供了简单易用的开发环境和丰富的学习资源。

5.技术特点

• 低功耗设计：采用低功耗设计，适合对功耗敏感的应用场景。

• 非易失性存储：支持非易失性存储，用户设计可以安全存储在芯片中。

• 双启动功能：支持主自加载双启动功能，用户可以根据需要选择不同的启动模式。

6.实验例程

• LED控制：提供LED闪烁和流水灯实验，帮助用户熟悉基本的FPGA开发流程。

• 串口通信：通过USB转串口模块实现串口通信，用户可以通过串口助手发送数据，控制LED灯的显示。

• 数码管显示：提供数码管动态显示实验，帮助用户掌握更复杂的逻辑设计。

• 按键控制：提供按键控制实验，用户可以通过按键切换不同的显示效果。

小眼睛科技的盘古PGX-Lite 7K开发板凭借其入门级定位、高性价比、丰富的开发资源和开源设计，成为适合初学者和开发者的优秀选择。它不仅能够帮助用户快速掌握FPGA开发的基本技能，还适合多种入门级项目开发需求。
