【紫光同创Compa系列】盘古PGX-MINI 4K开发板低功耗小尺寸双启动功能板卡集成板载Jtag调试接口用户IO高达280

盘古PGX-Mini 4K开发板采用紫光同创低功耗CPLD器件PGC4KD-6ILPG144，支持主自加载双启动功能，集成板载Jtag调试接口，预留两组20PIN扩展IO、数码管、按键、LED灯等硬件资源，为用户提供基本的开发环境。

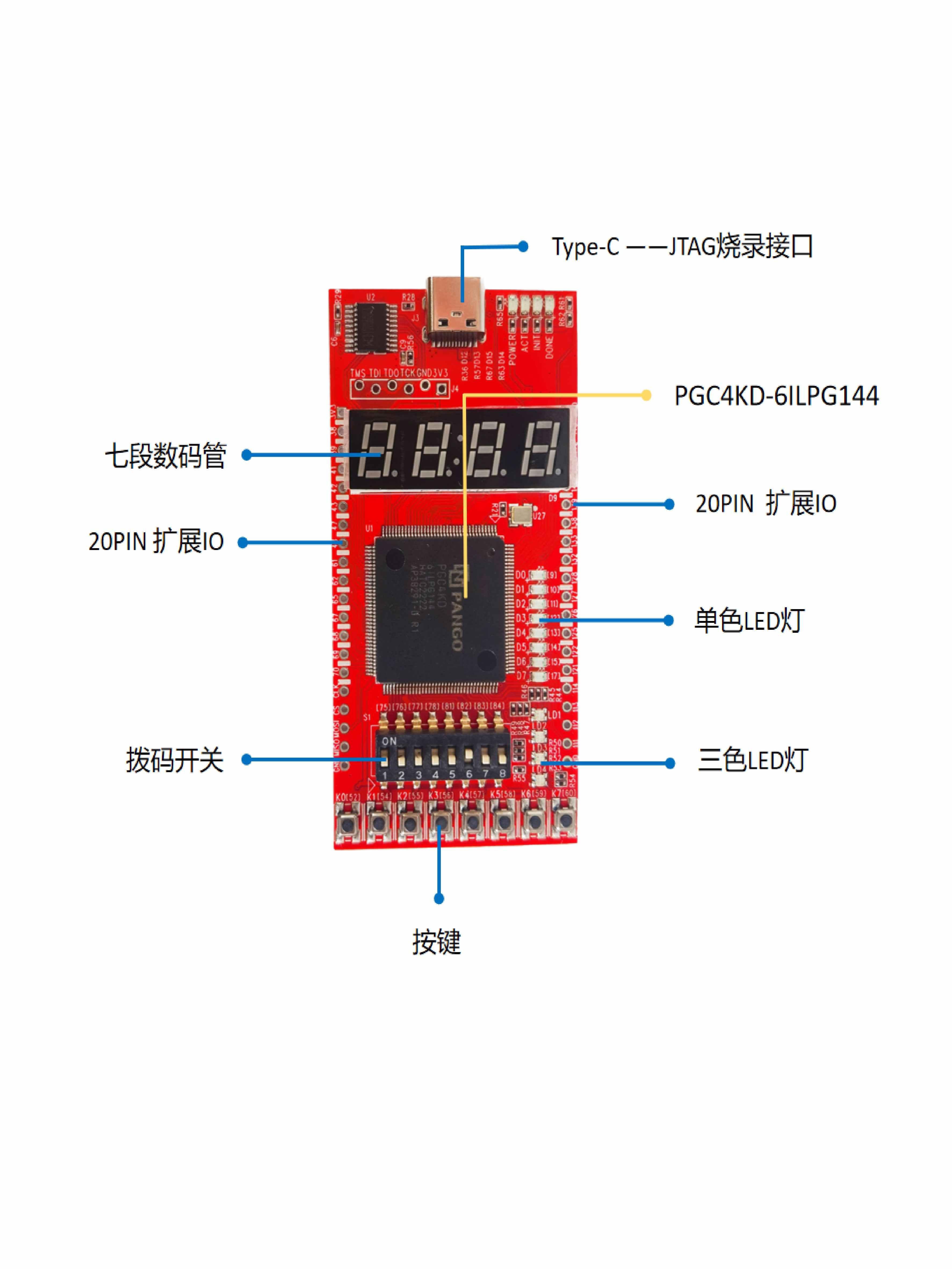

| 参数指标

▲系列：紫光同创compa

▲芯片：PGC4KD-6ILPG144

▲Type-C jtag接口（电源接口）

▲4位8段式共阳数码管

▲8位按键

▲8位拨动开关

▲8位用户 LED灯

▲4个三色RGB灯（共阳）

▲20PIN扩展 IO x2

▲板上晶振：50MHz

▲集成板载Jtag调试接口

小眼睛科技的盘古PGX-MINI 4K开发板是一款面向初学者和开发者的入门级FPGA开发板，具有以下产品特点和优势：

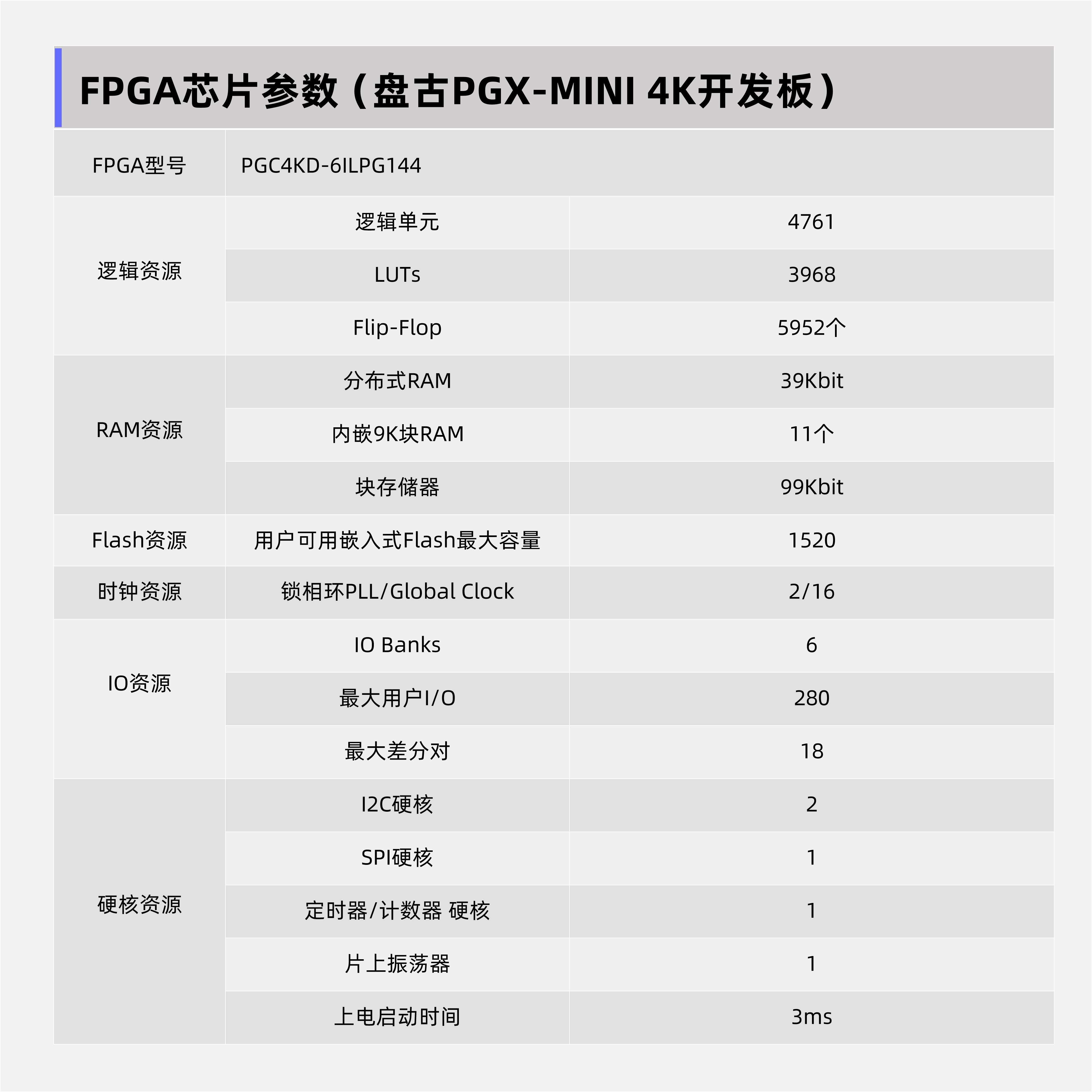

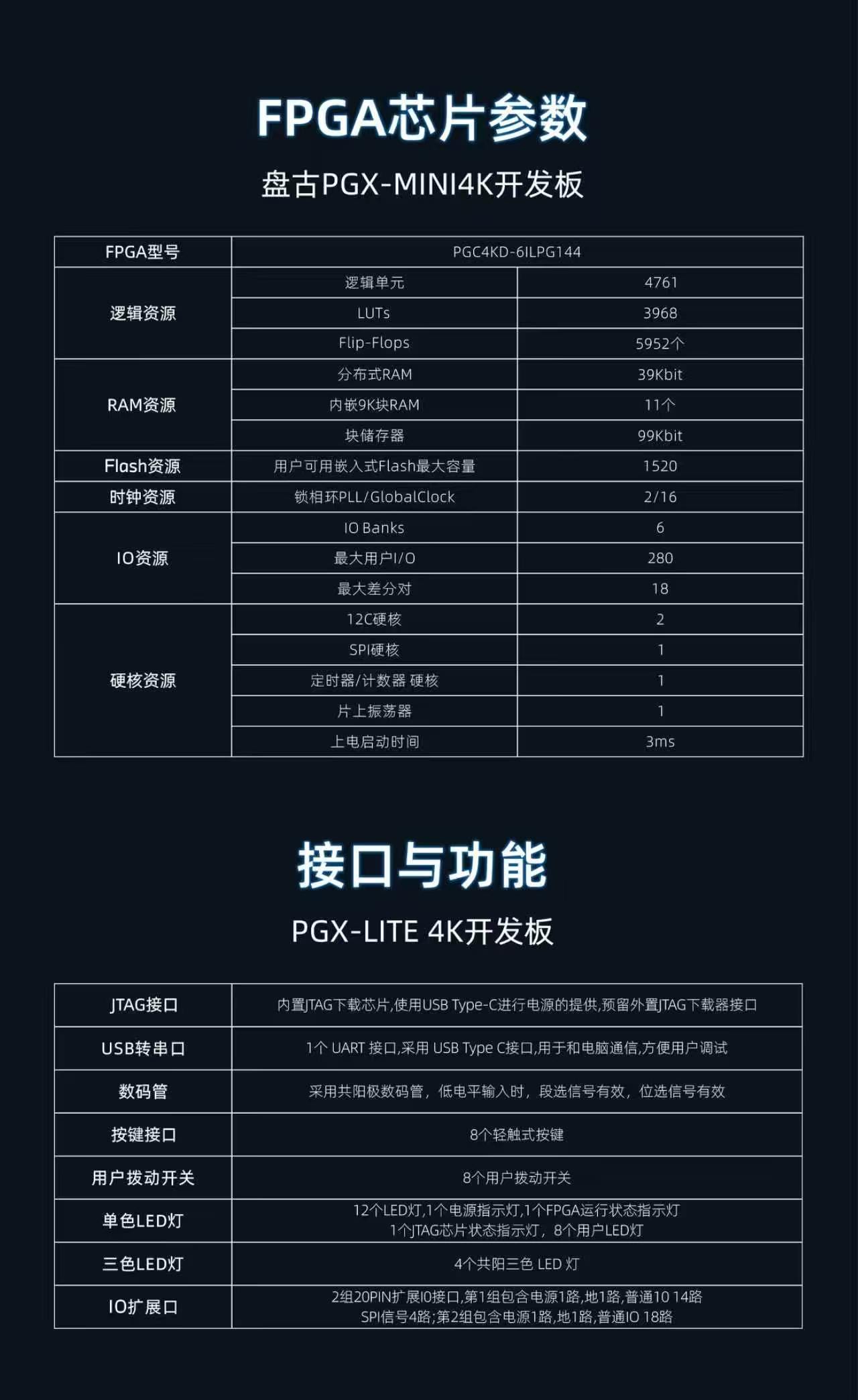

1.核心芯片

• 芯片型号：采用紫光同创的Compa系列PGC4KD-6ILPG144 FPGA芯片。

• 工艺：具备4K逻辑单元规模，适合入门级和中等复杂度的逻辑设计。

• 特性：支持主自加载双启动功能，集成板载JTAG调试接口。

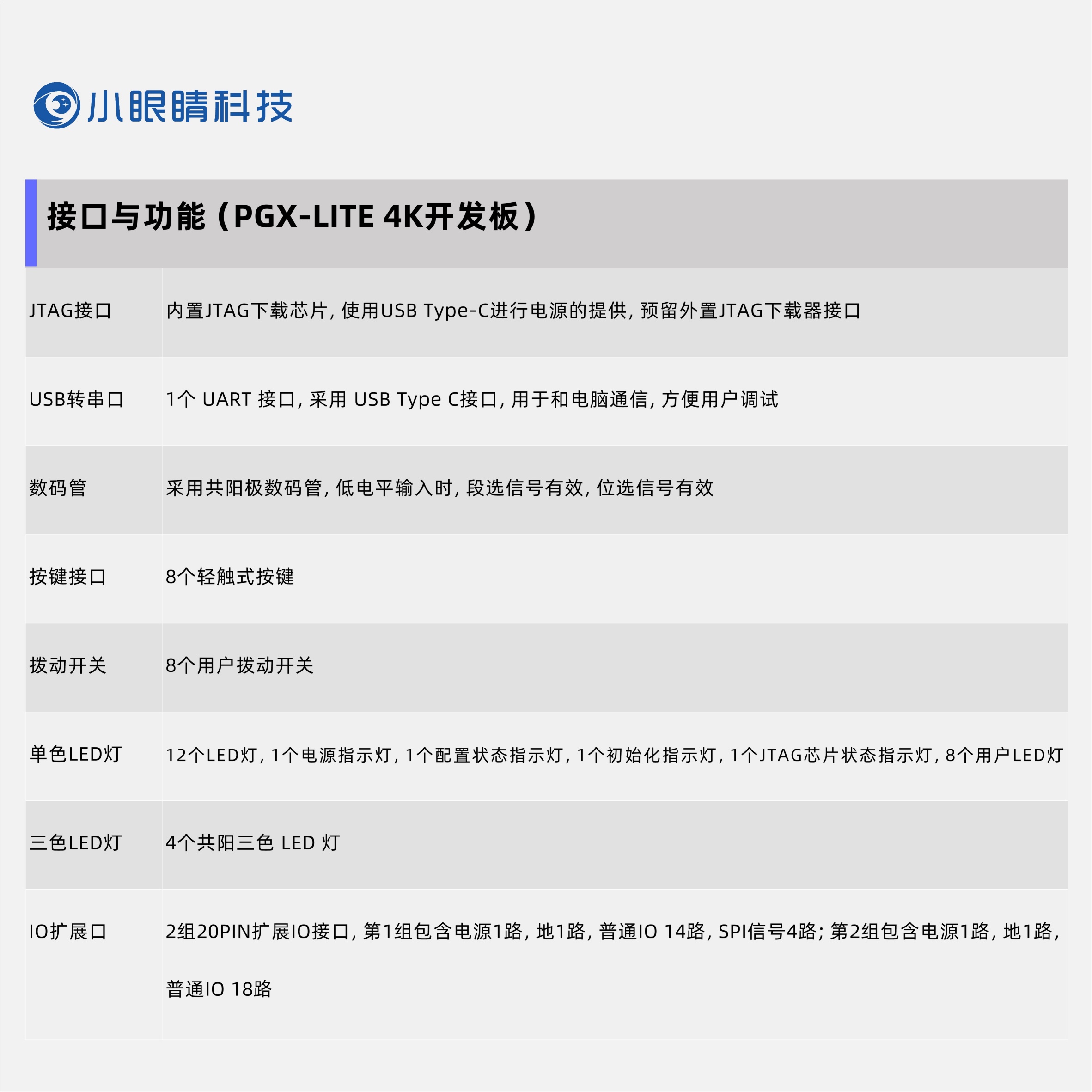

2.硬件资源

• 扩展接口：预留两组20PIN扩展IO，方便用户根据需求进行扩展。

• 用户交互：配备数码管、按键、LED灯等硬件资源，方便用户进行交互和调试。

• 时钟资源：提供50MHz的晶振，为FPGA系统提供稳定的时钟输入。

3.开发友好性

• 集成调试接口：板载JTAG调试接口，方便用户进行程序下载和调试。

• 即插即用：仅需一根Type-C线即可实现程序的下载和调试，操作简单。

• 配套资料：提供丰富的配套资料，包括开发教程、实验例程等，帮助用户快速上手。

4.应用场景

• 高校教学：适合高校FPGA教学和实验项目，帮助学生快速掌握FPGA开发的基本技能。

• 项目开发：适合多种入门级项目开发需求，如LED控制、流水灯、序列检测器等。

• 初学者入门：对于FPGA初学者来说，这款开发板提供了简单易用的开发环境和丰富的学习资源。

5.技术特点

• 双启动功能：支持主自加载双启动功能，用户可以根据需要选择不同的启动模式。

• 低功耗设计：采用低功耗设计，适合对功耗敏感的应用场景。

• 非易失性存储：支持非易失性存储，用户设计可以安全存储在芯片中。

6.实验例程

• LED控制：提供LED闪烁和流水灯实验，帮助用户熟悉基本的FPGA开发流程。

• 序列检测器：提供序列检测器实验，帮助用户掌握更复杂的逻辑设计。

• 其他实验：提供多种实验例程，涵盖数字电路设计的各个方面。

小眼睛科技的盘古PGX-MINI 4K开发板凭借其入门级定位、高性价比、丰富的开发资源和开源设计，成为适合初学者和开发者的优秀选择。它不仅能够帮助用户快速掌握FPGA开发的基本技能，还适合多种入门级项目开发需求。
