【紫光同创Logos系列】盘古22K开发板|高性价比低功耗低成本广泛应用于工业控制通信消费类等领域
盘古22K开发板（MES22GP）是基于紫光同创40nm工艺的Logos系列PGL22G芯片的一套全新的国产FPGA开发套件。开发板电源采用圣邦微SGM61032解决方案，HDMI 接口采用宏晶微 MS7200方案，更大程度实现国产化。预留 HDMI 收发接口用于图像验证及处理；10/100/1000M 以太网接口，方便各类高速通信系统验证。
| 产品特点

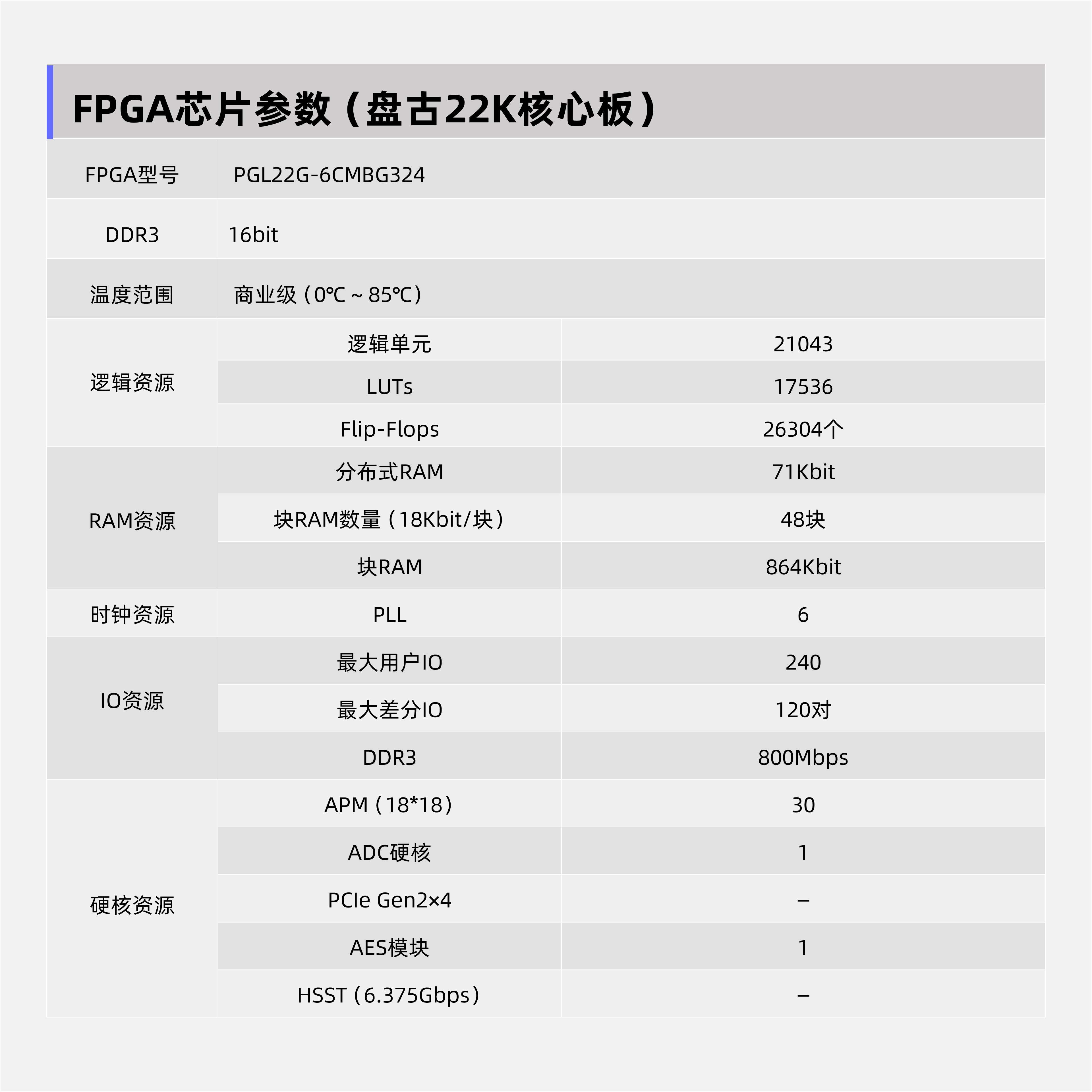

1.核心芯片
• 芯片型号：紫光同创Logos系列PGL22G-MBG324。
• 工艺：40nm工艺，具备22K逻辑单元规模，适合中等复杂度的逻辑设计和高性能计算需求。
2.存储资源
• DDR3内存：16bit数据位宽，总容量512Mbit，系统存储带宽高达800Mb/s，能够满足高速数据缓存处理需求。
• QSPI Flash：板载QSPI Flash，用于FPGA配置文件和用户数据存储。
3.接口资源
• 视频接口： 1路HDMI输入接口；1路HDMI输出接口。
• 通信接口： 1路10/100/1000M以太网接口；1路USB转串口接口，用于通信调试。
• 扩展接口：1路扩展IO接口；2路PMD接口。
• 其他接口： 1路JTAG接口，用于下载和调试。
• 预留丰富的IO口资源，方便用户根据需求进行扩展。
4.电源功能
• 电源方案：开发板电源采用圣邦微SGM61032解决方案。
• 外部输入：支持5V外部输入。
5.开发友好性
• 配套资料：提供丰富的配套资料，包括实验例程（如以太网、DDR3、HDMI Test、Loop、串口收发、数字时钟实验等）。
• 开发工具：支持紫光同创的PDS开发工具链。
• 用户交互：配备LED数码管、流水灯、拨码开关、按键等，方便用户进行交互和调试。
6.应用场景
• 高校教学：作为紫光同创高校协同育人项目的官方定制开发板，适用于高校教学和实验项目。
• 项目开发：丰富的接口和高性价比使其适用于多种项目开发需求。
7.国产化设计
• 全面国产化：开发板采用国产芯片和方案，如HDMI接口采用宏晶微MS7200方案，更大程度实现国产化。
8.高性价比
• 成本优势：在满足高性能需求的同时，具有较高的性价比。
9.尺寸与设计
• 紧凑设计：开发板尺寸紧凑，便于携带和使用。
盘古22K开发板凭借其高性能、丰富的接口资源、强大的存储支持以及开发友好性，成为适用于高校教学、实验项目和多种应用场景的优秀开发平台。
