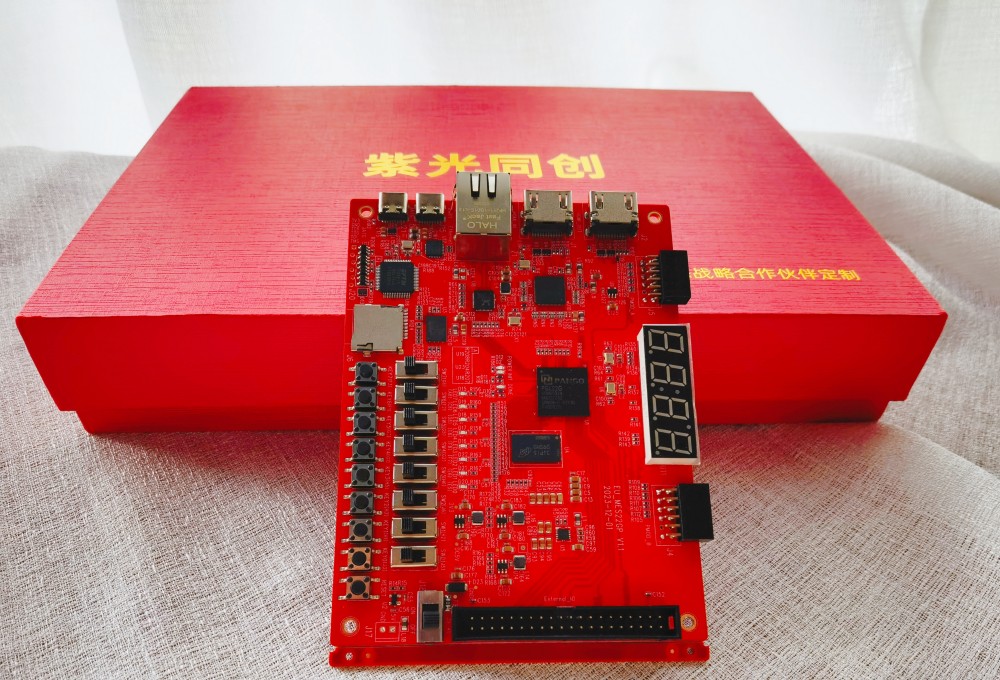

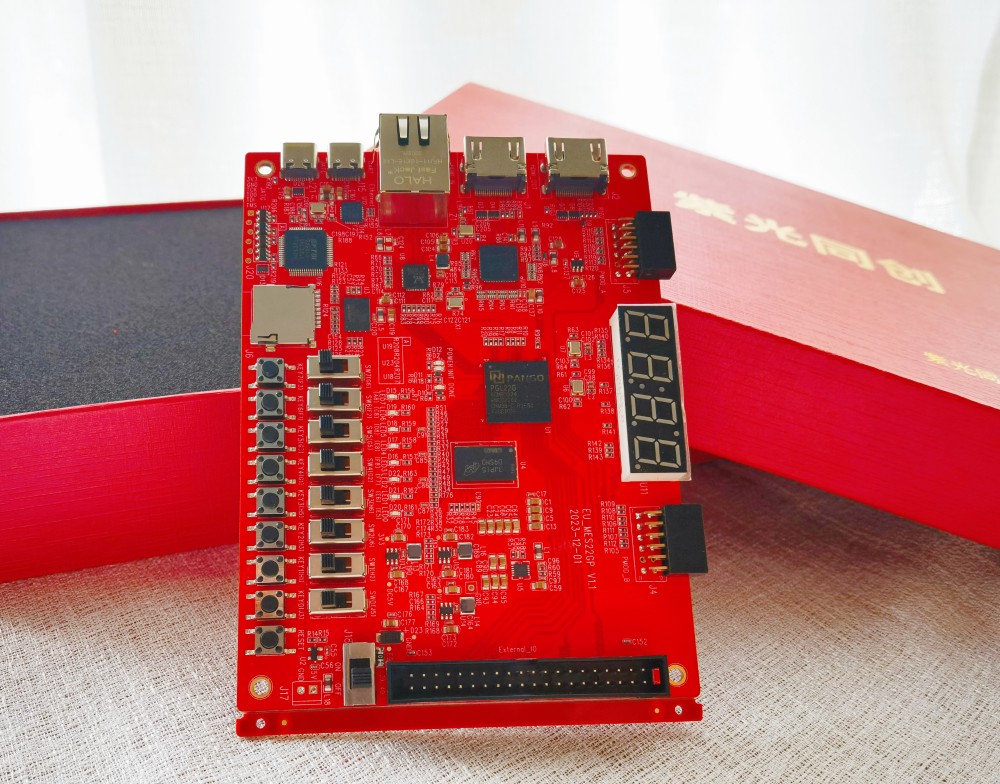

【紫光同创Logos系列】盘古EU22K开发板484封装系列板卡集成下载器Type-C接口即插即用高性价比

紫光同创40nm工艺Logos系列PGL22G-MBG324，预留HDMI收发接口用于图像验证及处理；10/100/1000M 以太网接口，方便各类高速通信系统验证。预留1片16bit数据位宽的DDR3,总容量512Mbit,系统存储带宽高达800Mb/s。相比传统的FPGA开发板，盘古EU_22K开发板在板卡上合并下载器，可以直接使用Type-C接口进行程序下载，省去连接下载器的步骤，方便快捷，便于操作使用，不管是用于项目验证或高校教学，盘古EU_22K开发板都是理想的选择。

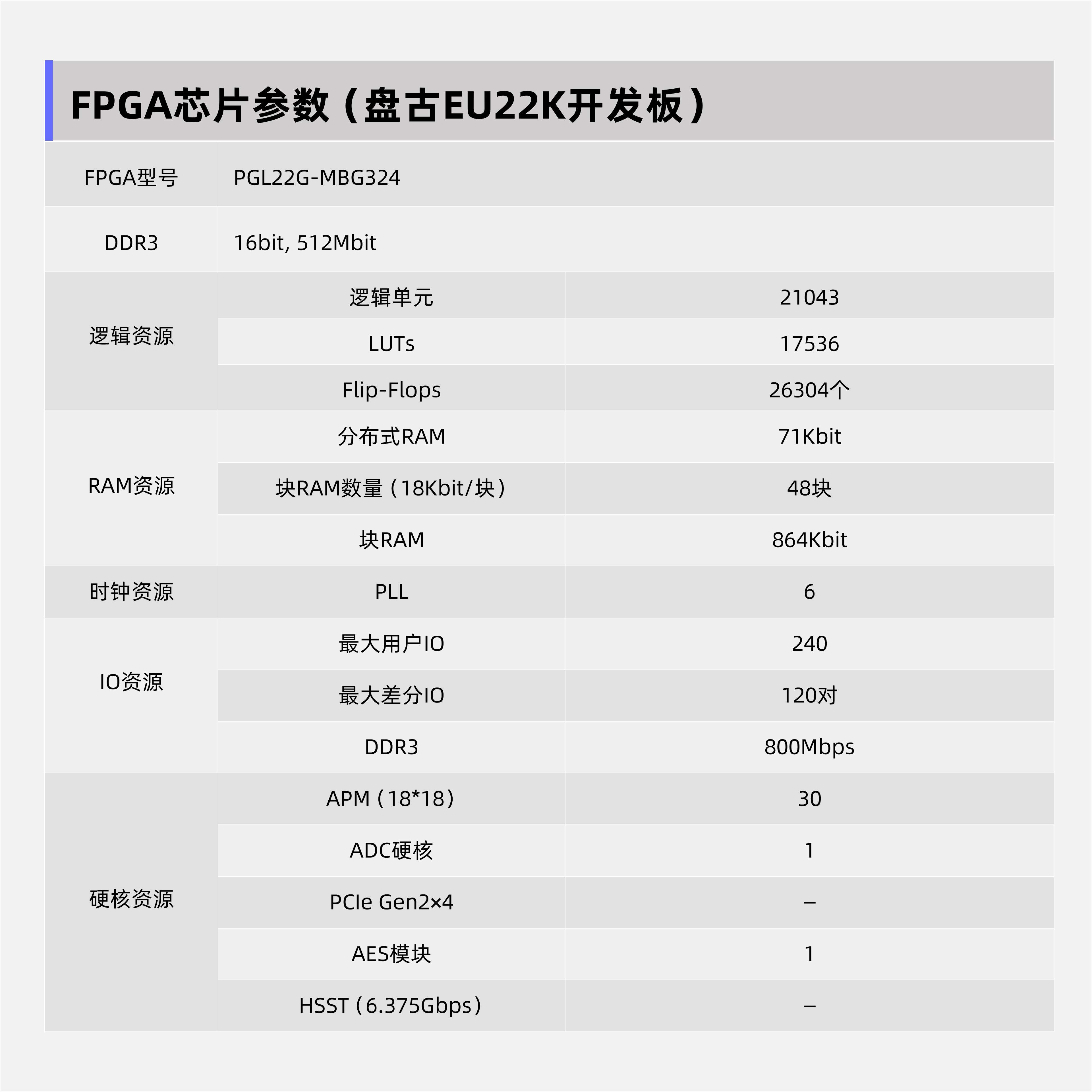

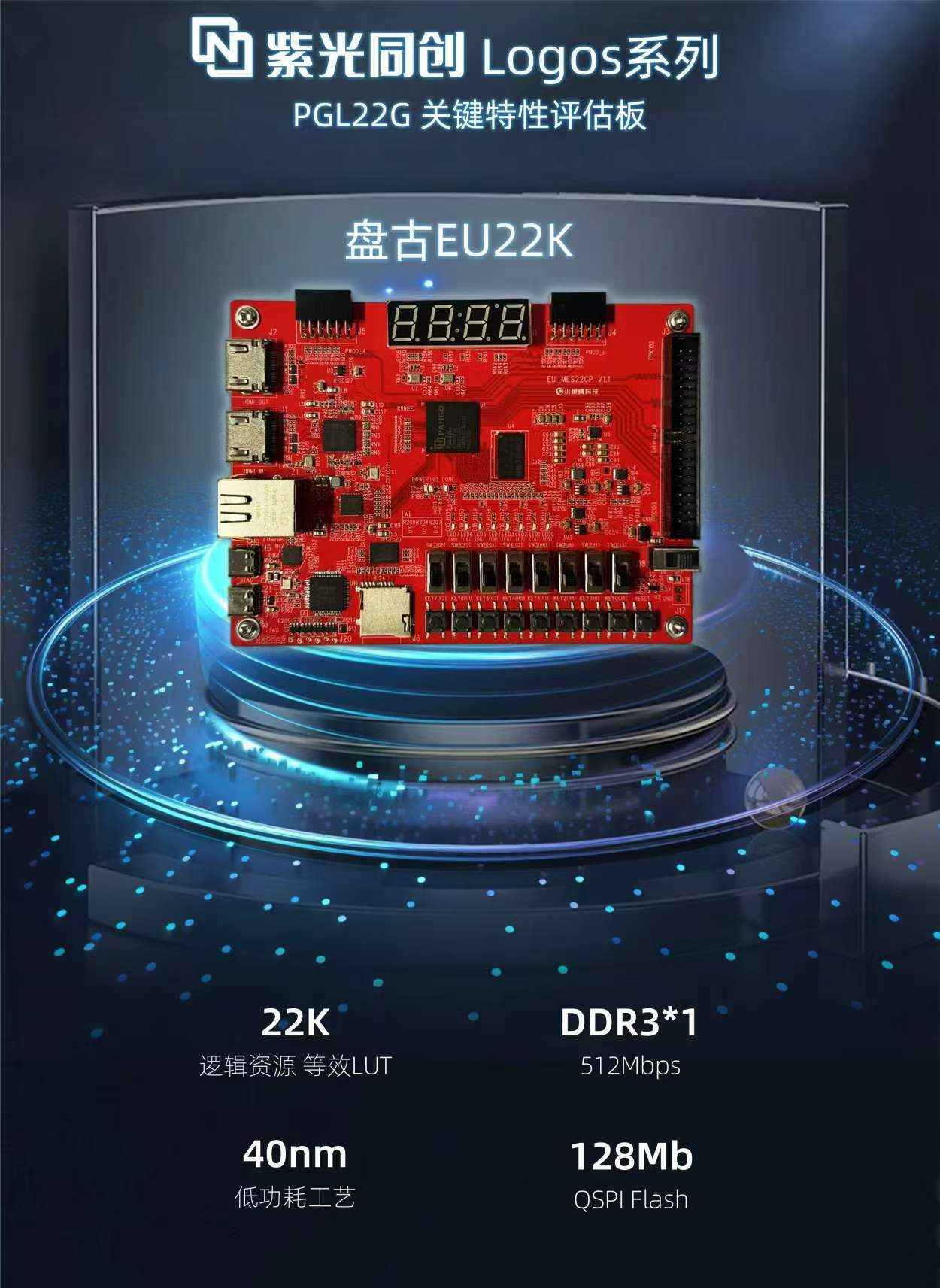

 芯片型号：PGL22G-MBG324

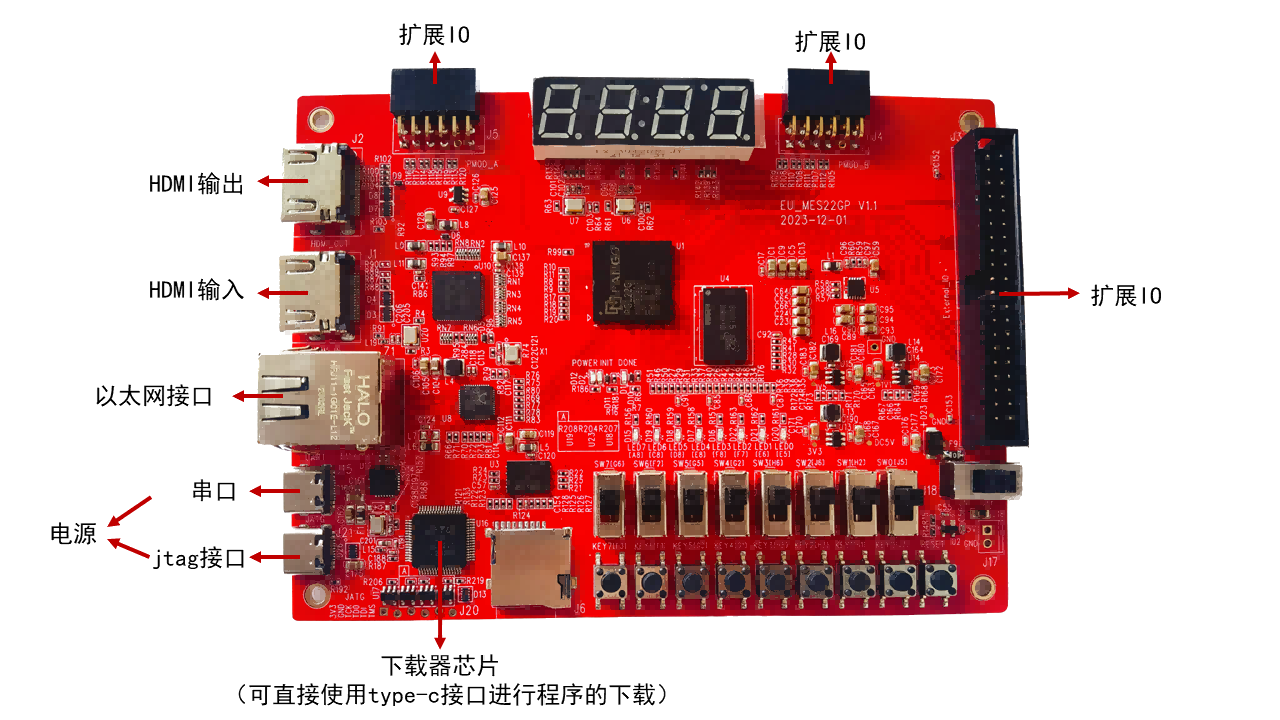

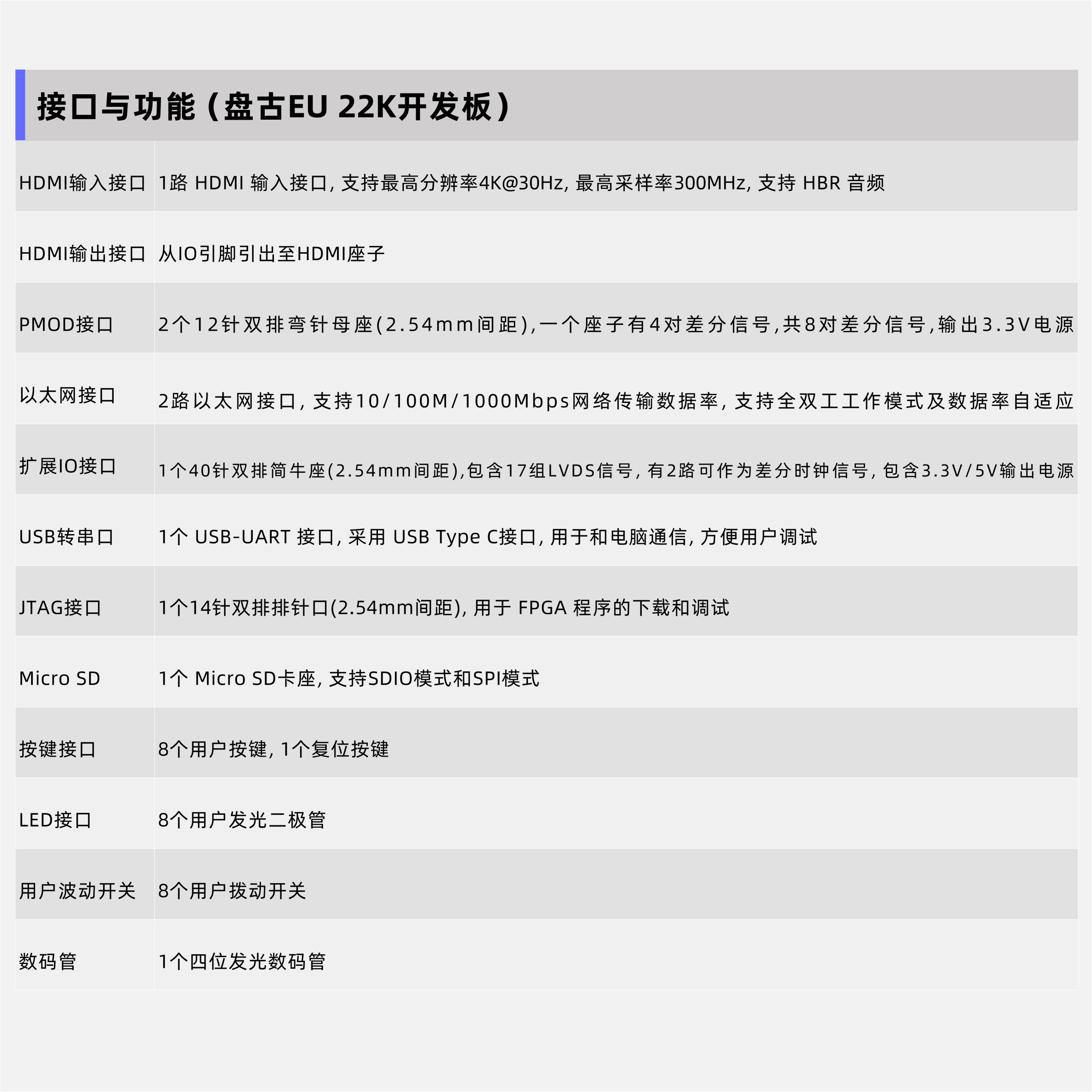

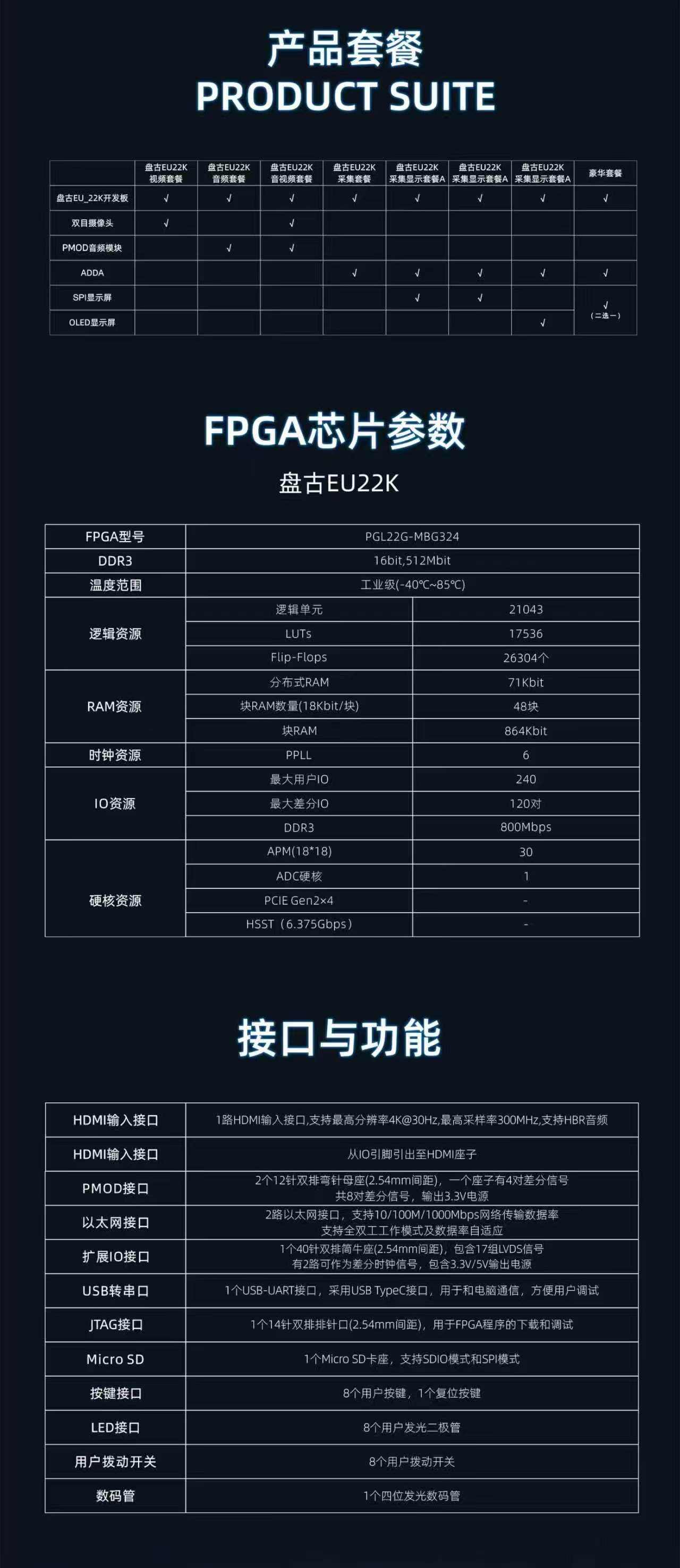

参数指标：

▲系列：紫光同创Logos

▲芯片：PGL22G-MBG324

▲DDR3*1:16bit，512Mbit

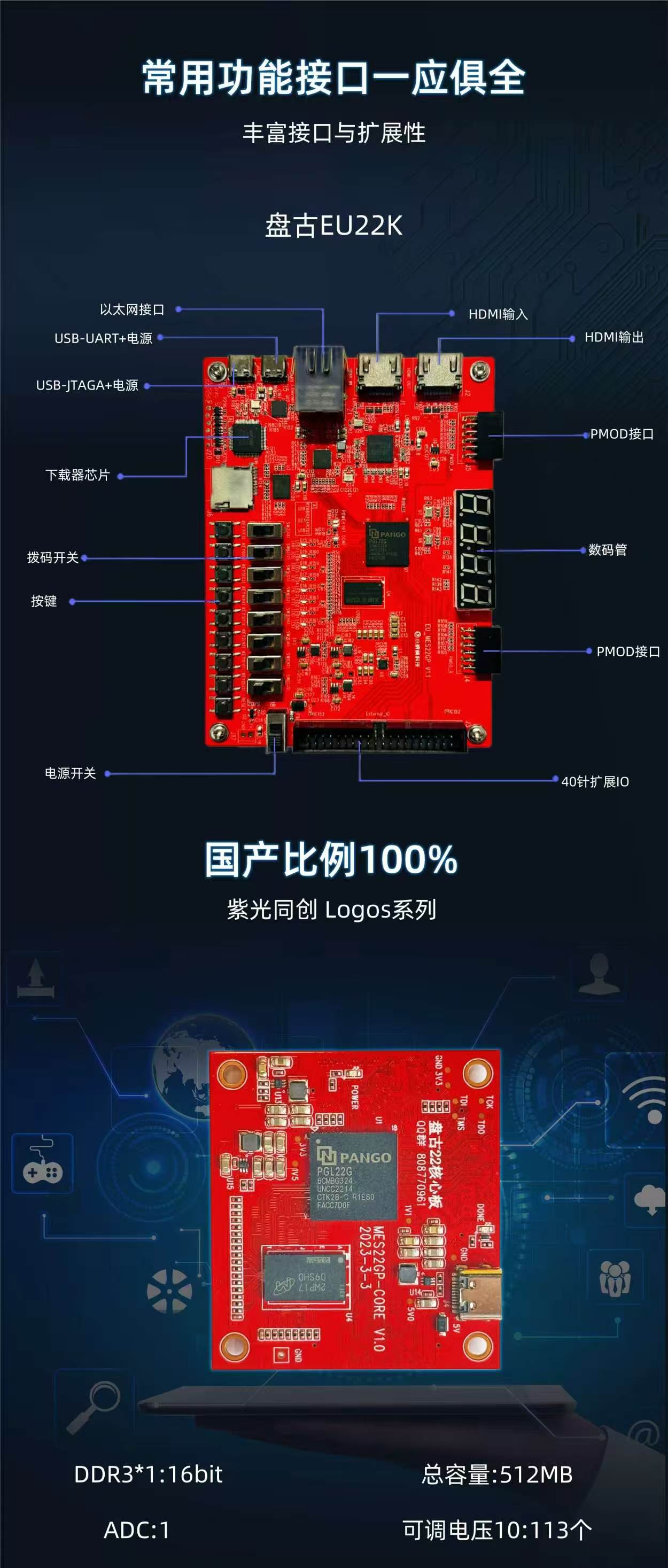

▲1路10/100M/1000M 以太网▲1路HDMI 输出接口

▲1路HDMI 输入接口

▲1路USB 转串口

▲1路JTAG 接口

▲1路40 针扩展IO接口

▲2路PMOD接口

▲Micro SD 卡座支持 SDIO 模式和 SPI 模式

▲集成LED灯、按键、用户拨动开关、数码管等

▲集成下载器芯片

| 产品优势

1.高性能FPGA芯片

• 核心芯片：采用紫光同创PGL22G FPGA芯片，基于40nm工艺，具备22K逻辑单元规模，能够满足复杂逻辑设计和高性能计算需求。

• 时钟支持：板卡上提供50MHz和27MHz的单端晶振，为FPGA系统和高速串行收发器提供稳定的时钟输入。

2.丰富的接口资源

• 视频接口：支持HDMI输入和输出接口，可用于视频处理和显示。

• 通信接口：提供1路PCIe Gen2 x2接口、2路10/100/1000M以太网接口。

• 扩展接口：提供40pin扩展连接器，包含34路I/O口，方便用户外接模块。

• 其他接口：支持SD卡接口、USB转串口接口，方便数据存储和调试。

3.开发友好性

• 即插即用：仅需一根Type-C线即可连接电脑，板卡上已集成烧录器，无需额外烧录器。

• 配套资料丰富：提供丰富的实验例程，如以太网、DDR3、HDMI测试、串口收发、数字时钟等，适合高校教学。

• 用户交互：配备11个翠绿LED灯（其中1个为电源指示灯，2个为FPGA运行状态指示灯，8个为用户LED灯），方便用户进行交互和调试。

4.高性价比与国产化

• 国产芯片：采用国产紫光同创FPGA芯片，支持国内供应链，具有较高的性价比。

• 100%国产化设计：支持自主可控的知识产权产业链。

5.教育与竞赛支持

• 教学版设计：盘古EU22K开发板专为高校教学设计，配套资料丰富，适合初学者快速掌握国产FPGA。

6.应用场景广泛

• 视频图像处理：支持HDMI视频输入和输出，可用于智能视觉、视频分析等应用。

• 高速数据采集：支持PCIe接口和以太网接口，适用于高速数据采集和传输。

• 工业控制：丰富的接口资源和高可靠性，适用于工业自动化、智能电网等场景。

• 通信与网络：支持高速以太网通信，适用于5G通信和网络信息安全。

7.高可靠性和稳定性

• 宽工作温度范围：支持-40℃100℃的工业级温度范围，适应多种恶劣环境。

• 高速连接器：核心板与底板之间采用高速板对板连接器，走线经过等长和差分处理，确保信号完整性。

盘古EU22K开发板凭借其高性能、丰富的接口资源、强大的开发友好性以及高性价比，成为适用于多种应用场景的优秀开发平台，尤其适合高校教学、初学者学习和竞赛使用。
