【紫光同创Logos2系列】盘古PGX-NANO开发板|板卡合并下载器快速便捷操作丰富的扩展IO高性能100%国产FPGA 价格:1699 编号:芯片型号|PG2L50H_MBG324

在线询价
详细内容 规格参数 产品包装

【紫光同创Logos2系列】盘古PGX-NANO开发板|板卡合并下载器快速便捷操作丰富的扩展IO高性能100%国产FPGA

PGX-Nano开发板采用紫光同创 Logos2 PG2L50H器件,板载集成了DAC 模块、蓝牙和 WIFI 模块(板卡背面),除了能够满足目前板卡现有功能以外,40pin IO扩展模块可搭配双目摄像头,ADDA模块; 该款开发板集成下载和调试功能,无需外接下载器,Type-C 接口可以直接用于调试; 可以通过 PMOD 接入配套音频、麦克风模块;4个预留板载PMOD属于通用标准模块,扩展会更方便。全国大学生电赛/集创赛竞赛推荐板卡,配置33+基础实验例程。紫光同创Logos2系列PG2L50H_MBG324关键特性评估板。



| 产品特点

操作便捷:TypeC接口一站式供电和烧录

资料丰富:配置16组外设模块,33+基础实验例程

资源强大:二代logos器件,50K逻辑资源



| 参数指标

 ▲系列:紫光同创Logos2

▲芯片: PG2L50H-6IMBG324

▲sram:2M容量sram

▲拥有DAC模数转换功能

▲1路USB 转串口用于通信调试

▲1路USB 转JTAG用于 FPGA 程序的下载和调试

▲1路40 针扩展IO接口

▲4路PMOD接口

▲集成蓝牙、WIFI通信(底面)

▲集成LED灯、按键、8段数码管、用户拨动开关等



| 产品简介

PGX-Nano开发板集成FT2232HL实现USB转jtag接口,用户通过Type-c接口连接开发板即可实现jtag接口烧录及调试,同时Type-c接口也作为开发板的供电接口。FPGA工程在管脚约束的过程中,往往需要从原理图或硬件手册中查找对应外设所使用的FPGA管脚序号再进行管脚约束。PGX-Nano开发板的每个外设接口都以硬件丝印的形式标明对应的FPGA管脚序号,用更直观的方式便于用户直接进行管脚约束和理解FPGA IO的可编程特性。



PGX-Nano是一套以紫光同创FPGA为核心的开发板,选用紫光同创logos2系列28nm工艺的FPGA(PG2L50H_6IMBG324)。

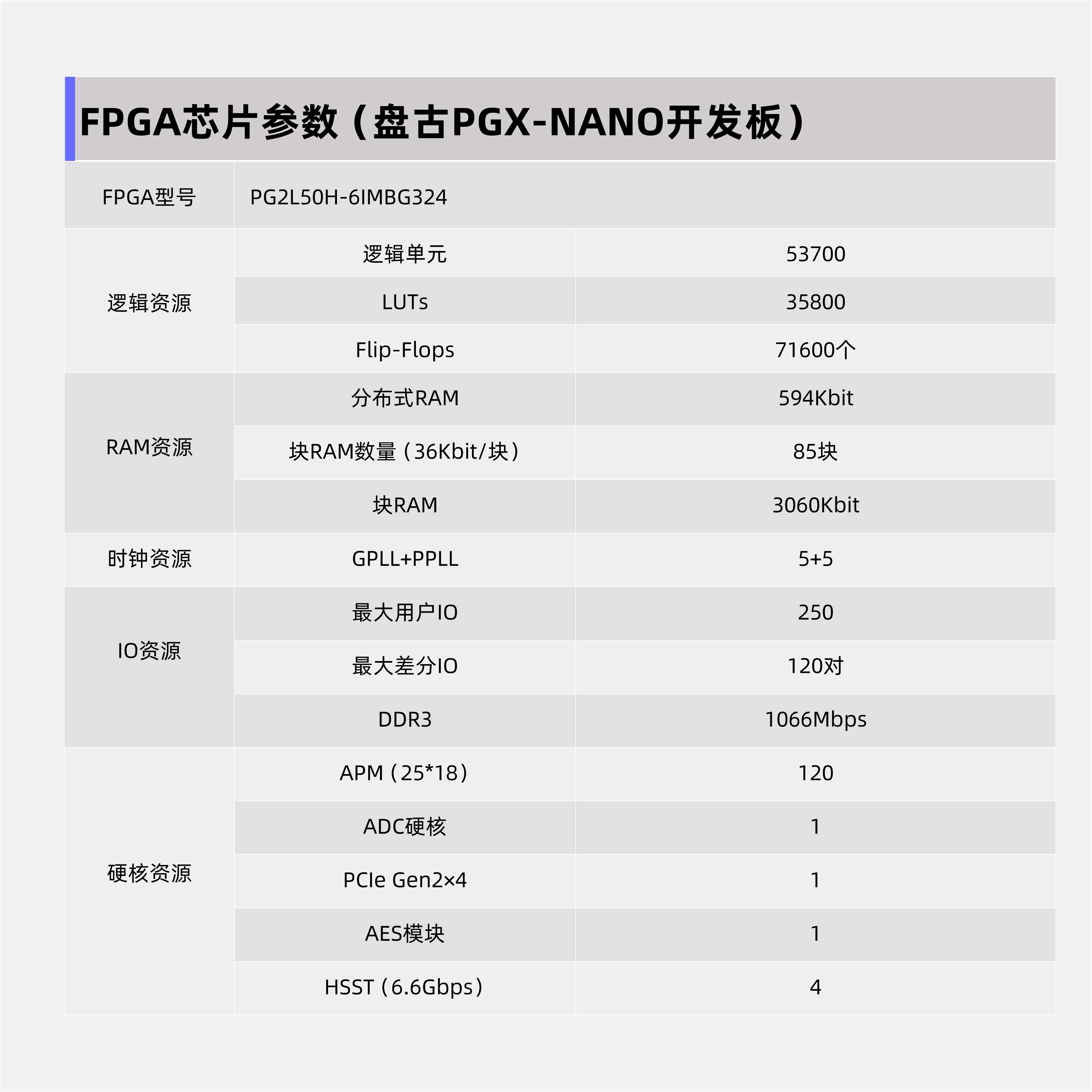

PG2L50H_MBG324 参数如下:

资源

参数

逻辑资源

触发器(FF)

71600

LUT6

35800

等效LUT4

53700

RAM资源

分布式ram(Kbit)

593.75

DRAM数量(36K/块)

85

DRAM(kbit)

3060

时钟资源

GPLL

5

PPLL

5

硬核资源

APM

120

ADC

1

AES

1

IO资源

用户IO

210



PGX-Nano板卡搭载一颗容量为2Mb的SRAM用于数据缓存,MS9708实现高速8bit DAC,esp32模组实现WIFI、蓝牙透传,CP2102实现串口通信;预留了40pin扩展IO以及4个PMOD接口可连接丰富的外设模块,同时为用户提供led灯、按键、拨码开关和数码管等基础的硬件电路资源。


| 产品优势

1.核心芯片与性能

• 紫光同创FPGA:采用紫光同创Logos2系列28nm工艺的FPGA(PG2L50H_6IMBG324),具备强大的逻辑资源和丰富的功能模块。

• 逻辑资源:71600个触发器(FF)、35800个LUT6(等效53700个LUT4)。

• RAM资源:593.75Kbit分布式RAM,3060Kbit DRAM。

• 时钟资源:5个GPLL和5个PPLL。

• 硬核资源:120个APM、1个ADC、1个AES。

• 用户IO:210个用户可用IO。



2.丰富的外设接口

• 40pin扩展IO:预留丰富的扩展接口,可用于连接各种外设模块。

• 4个PMOD接口:支持多种外设模块,如双目摄像头模块、VGA转接模块、串口屏、音频输入输出模块等。

• 板载外设:提供LED灯、按键、拨码开关、数码管等基础硬件电路资源,方便用户进行基础实验和开发。



3.通信与数据处理能力

• WIFI和蓝牙透传:集成ESP32模组(ESP32-WROVER-IE),支持WIFI和蓝牙通信,可用于数据传输和远程控制。

• 高速DAC:板载MS9708芯片,实现高速8bit DAC,可用于模拟信号生成和测试验证。

• 串口通信:集成CP2102芯片,支持串口通信,方便与外部设备进行数据交互。



4.开发与调试便利性

• USB转JTAG接口:集成FT2232HL芯片,通过Type-C接口实现供电和JTAG烧录调试,简化开发流程。

• 直观的管脚标注:每个外设接口都以硬件丝印形式标明对应的FPGA管脚序号,便于用户进行管脚约束和理解FPGA IO的可编程特性。



5.应用场景与实验支持

• 图像处理:支持图像采集和处理,可连接双目摄像头模块,通过DVP接口传输图像数据,并通过VGA接口显示处理结果。

• AI交互:支持与AI大模型进行交互及控制,可用于开发智能图像识别、实时交互等应用。

• 教学与实验:配套完整的实战代码和技术支持,适合从FPGA入门到基础通信接口和图像处理的实验教学。



6.开发工具与资源

• 开发工具:支持主流的FPGA开发工具,如Vivado、ISE等。

• 教程与文档:提供从FPGA基础开发流程到具体实验的详细教程,帮助用户快速上手。



7.成本与性价比

• 高性价比:在具备强大功能的同时,PGX-NANO开发板的价格相对亲民,适合高校教学、科研项目以及个人开发者使用。


8.社区与技术支持

• 技术支持:提供完善的售后技术支持,帮助用户解决开发过程中遇到的问题。

• 社区交流:拥有活跃的开发者社区,用户可以在社区中分享经验和解决问题。



综上所述,PGX-NANO开发板凭借其强大的性能、丰富的外设接口、便利的开发调试功能以及高性价比,成为一款适合教学、科研和项目开发的优秀FPGA开发板。
