【紫光同创Logos2系列】盘古200Pro+开发板|盘古676系列8对HSSTTX/RX信号用于光纤PCIE和FMC接口通信

盘古676系列开发板（MES2L676, 国产FPGA权威指南教材配套板卡）共有2款板卡：盘古100Pro+开发板（MES2L676-100HP）和盘古200Pro+开发板（MES2L676-200HP），支持100k和200k两种逻辑规模，主控芯片分别为：Logos-2 ：PG2L100H-6IFBG676和PG2L200H-6IFBB676，底板兼容设计。

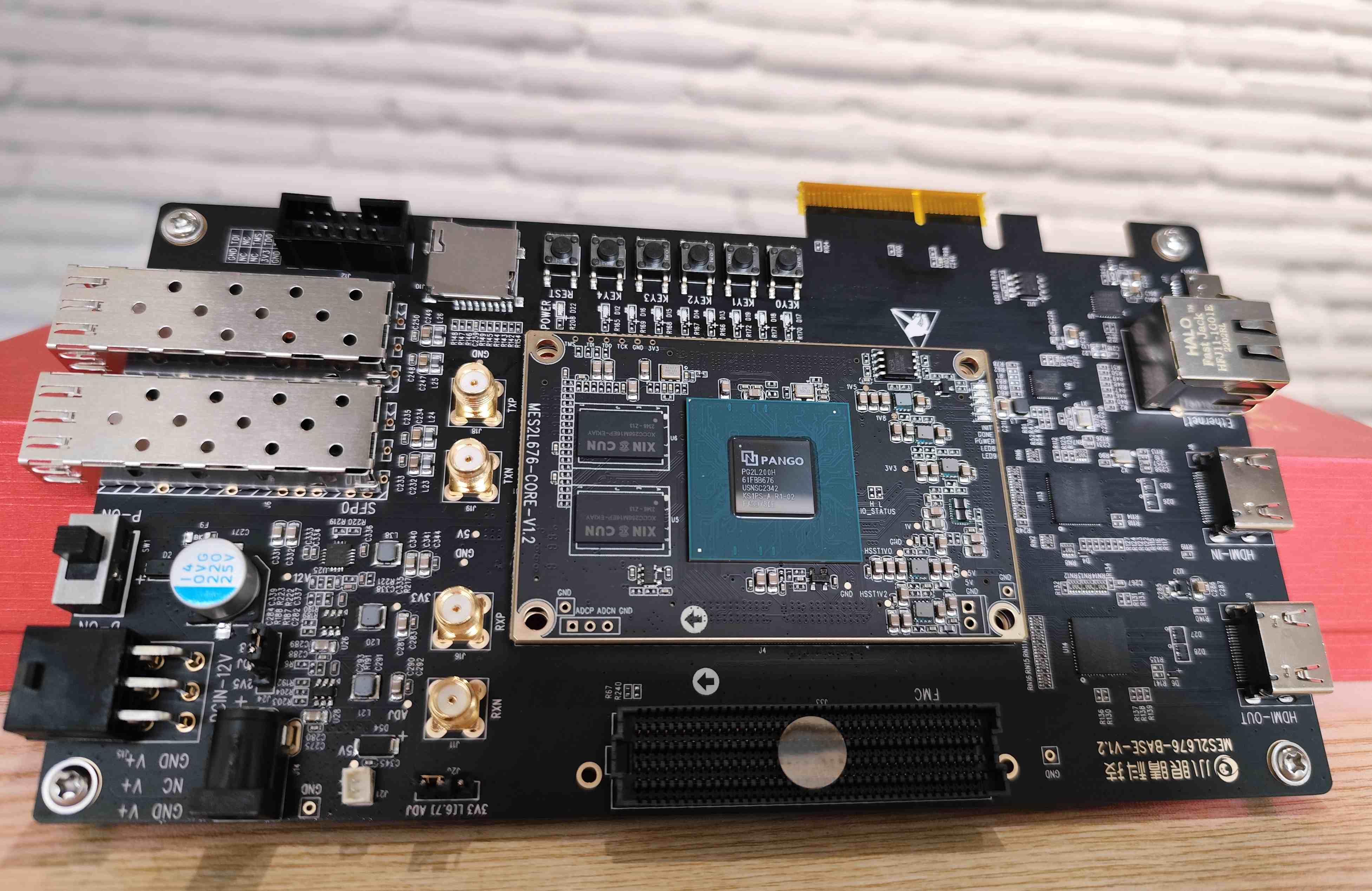

盘古200Pro+开发板（MES2L676-200HP）采用紫光同创 logos2系列PG2L200H-6IFBB676作为主控芯片， 具有高数据带宽、高存储容量的特点，适用于视频图像处理、高速数据采集、工业控制，核心板使用了2片DDR3芯片， DDR3总容量8Gbit，组合数据总线宽度为32bit，最高速率支持1066Mbps，满足用户高带宽的数据处理需求。MES2L676-200HP核心板扩展出8对HSSTTX/RX信号，用于光纤通信、PCIe通信、FMC接口通信。

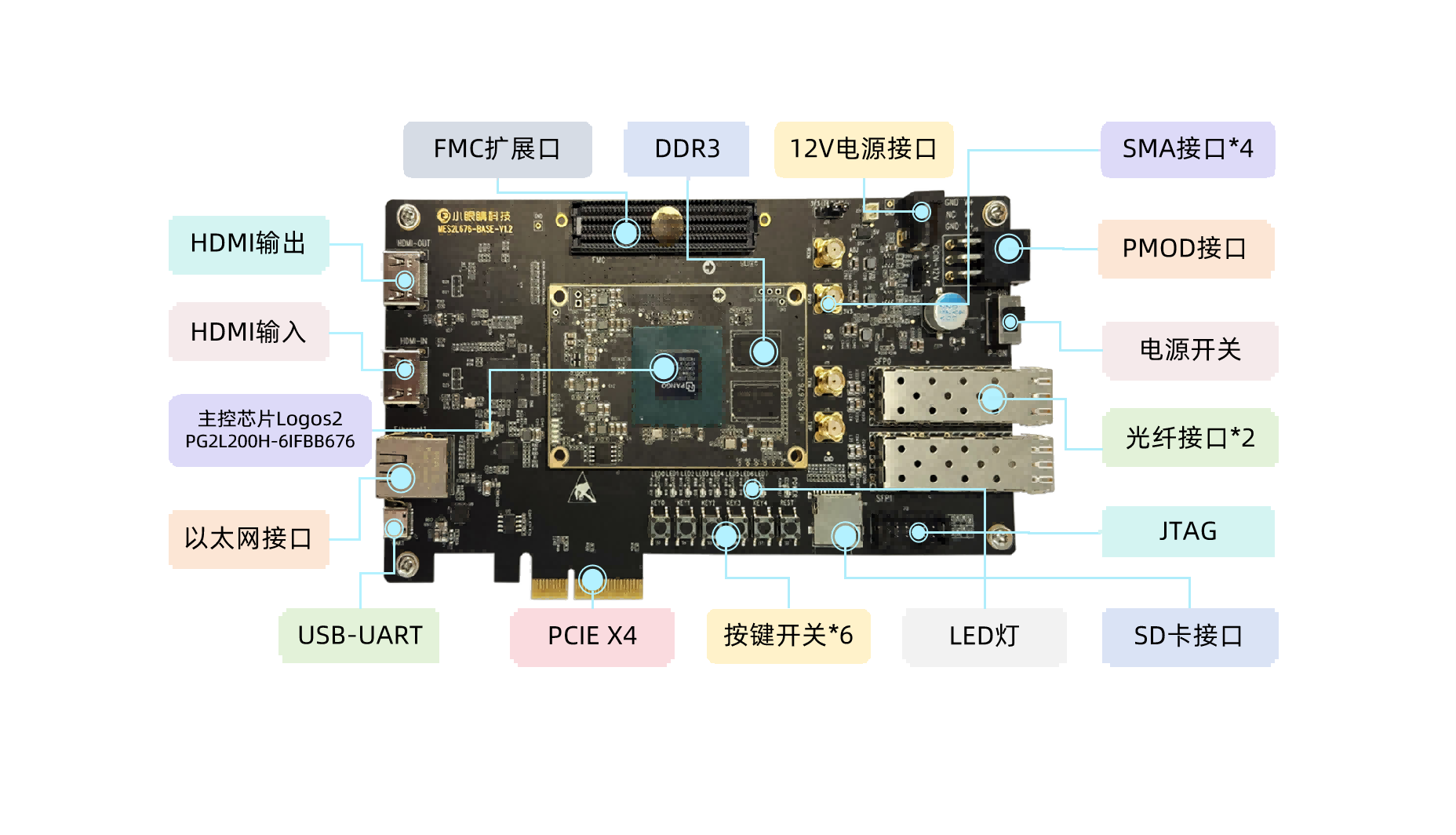

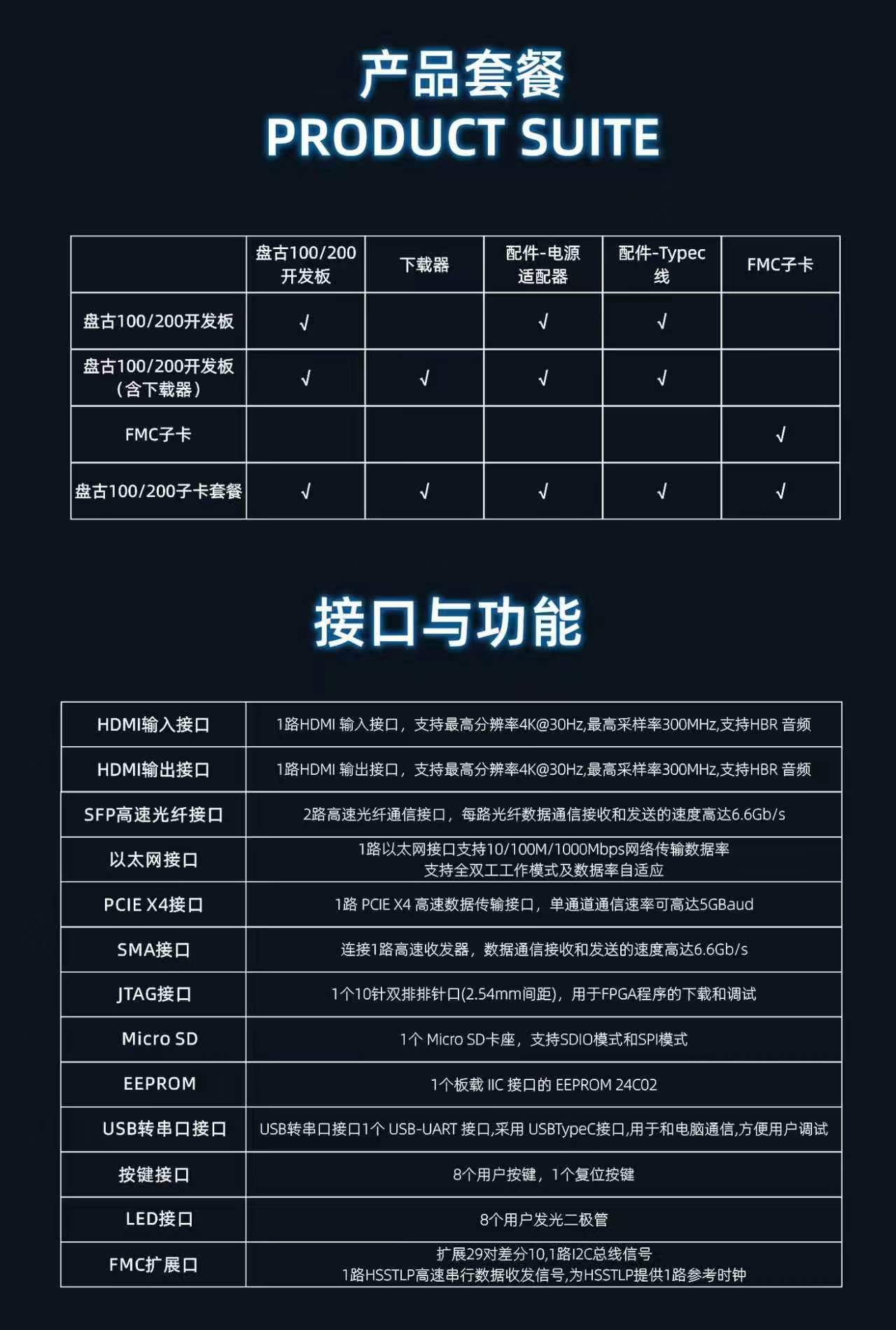

| 参数指标

▲系列：紫光同创Logos2

▲封装：676封装

▲芯片：PG2L200H-6IFBB676

▲DDR3*2:32bit，1066Mbps*32

▲8路HSST高速收发器

▲1路10/100M/1000M 以太网接口

▲1路HDMI 输出接口▲1路HDMI 输入接口

▲1路USB 转UART

▲1路JTAG 接口，用于 FPGA 程序的下载和调试

▲4路SMA接口

▲1路FMC连接器

▲2路光纤接口

▲1路PCIE接口

▲集成LED灯、按键、用户拨动开关、数码管等

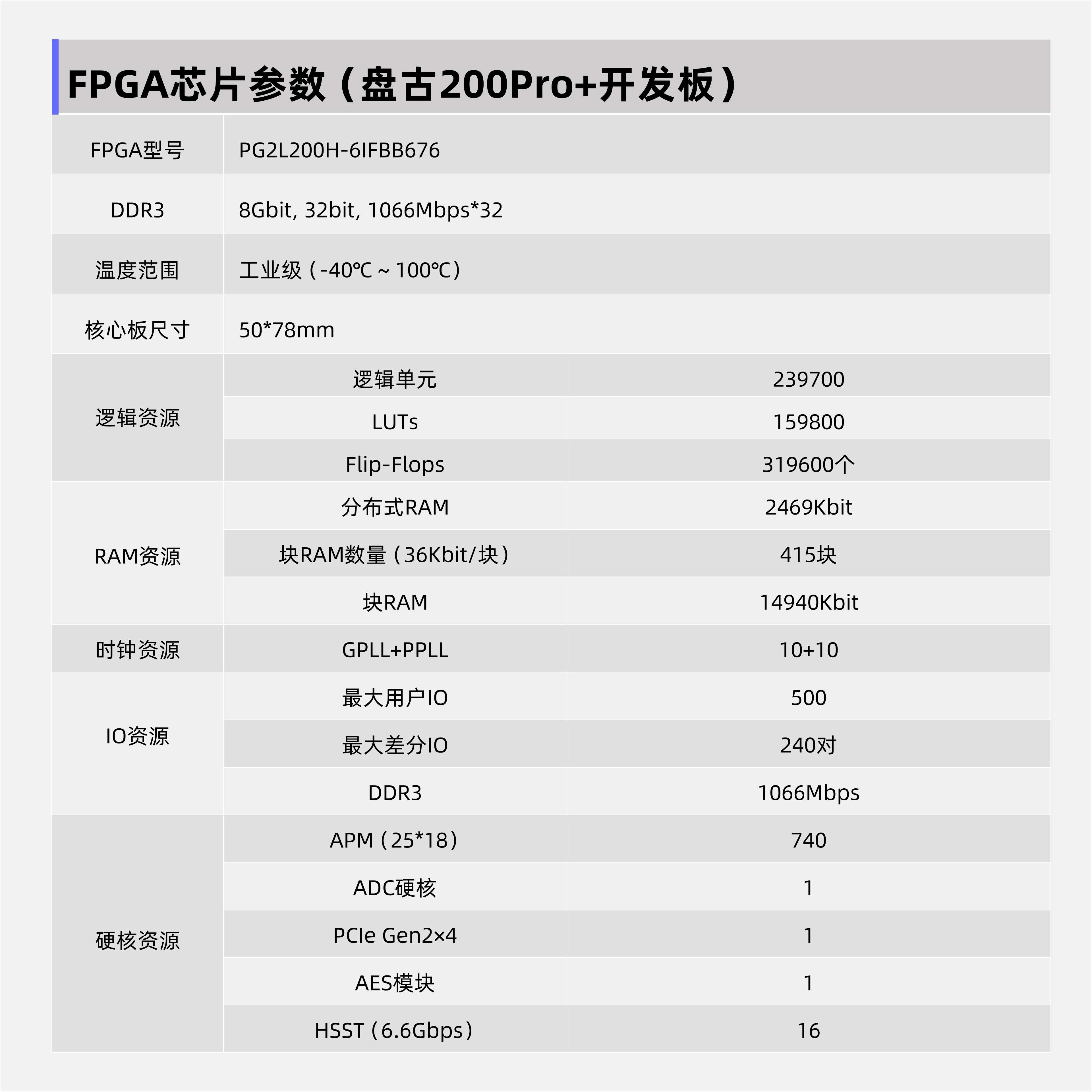

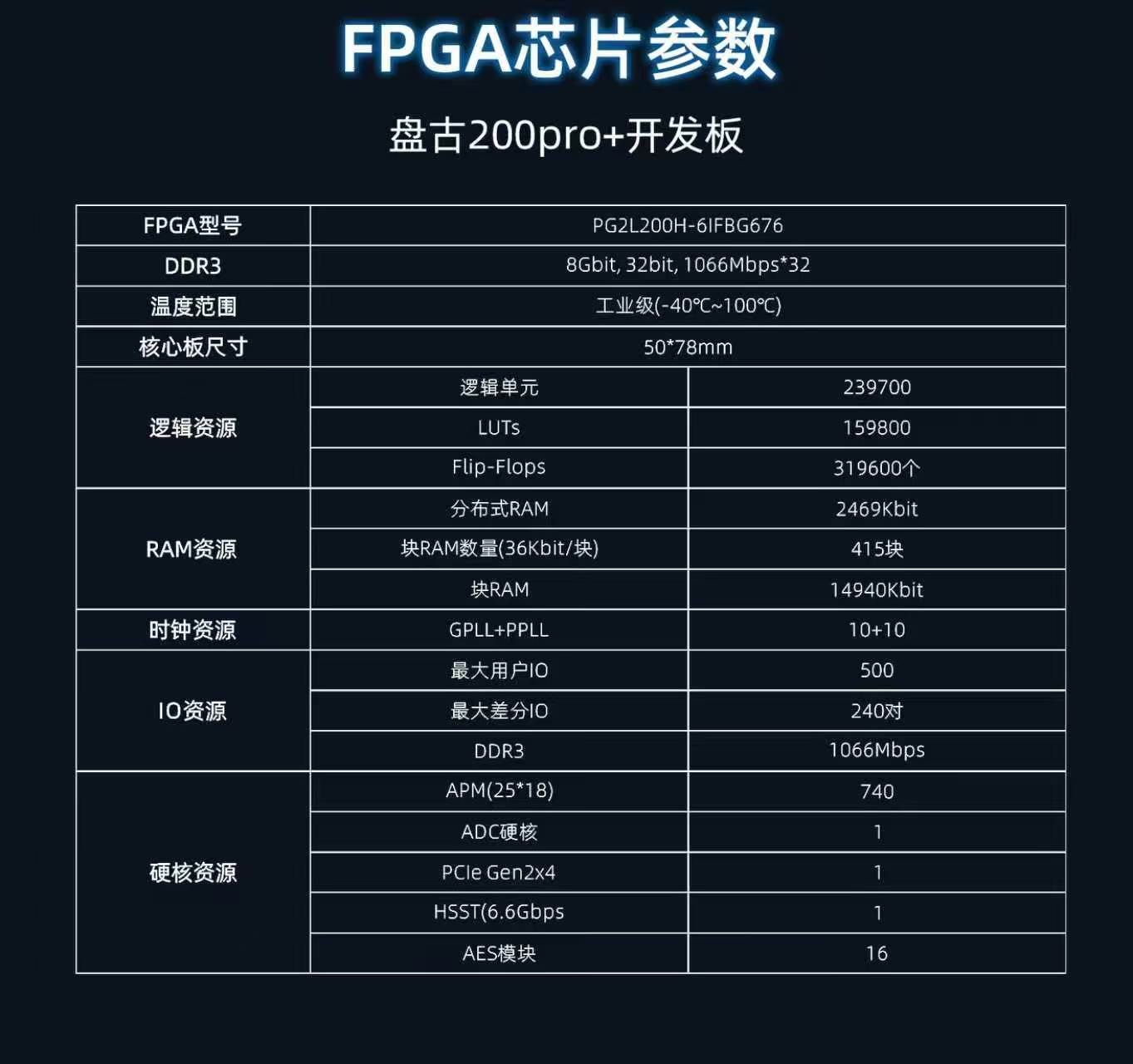

| 核心板参数指标

▲系列：紫光同创Logos2

▲芯片：PG22100H-FBB676

▲DDR3*2:8Gbit，32bit

▲封装：FBB 封装

▲速度等级：6

▲温度范围：工业级（-40~100℃）

▲管脚数目：676

▲等效LUT4：239700

▲LUT6：159800

▲1组JTAG接口

▲HSSTLP：8路

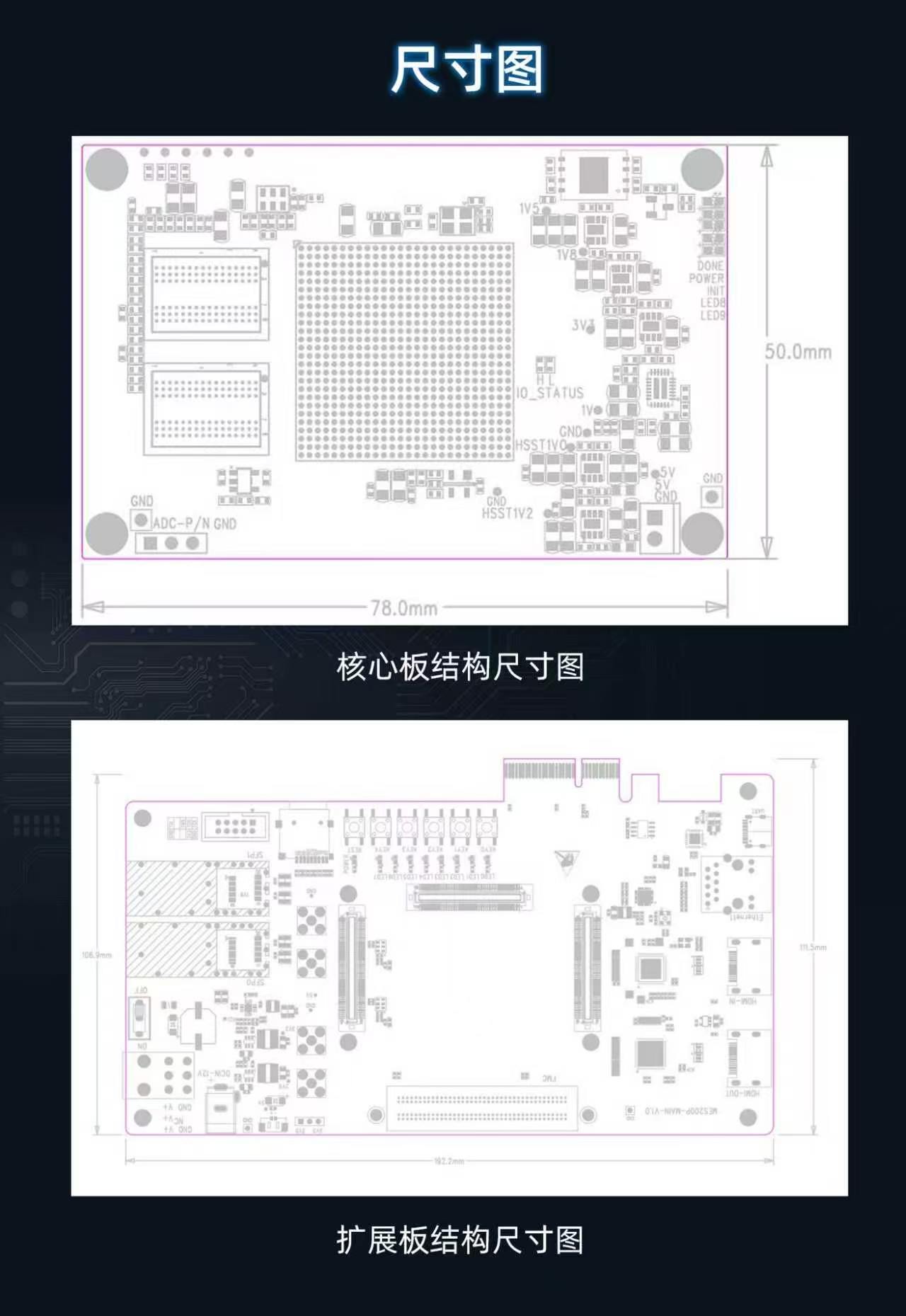

▲尺寸：50*78（mm）

 |产品优势

1. 高性能FPGA芯片

• 采用紫光同创Logos2系列PG2L200H-6FBB676 FPGA芯片，基于28nm工艺，具备200K逻辑单元规模，能够满足复杂逻辑设计和高性能计算需求。

• FPGA与DDR3数据交互时钟频率最高可达1066Mbps，两颗DDR3数据位宽共32bit，数据带宽可达34112Mbps。

• 带有8路HSSTLP高速收发器，每路速度高达6.6Gbps，适用于光纤通信与PCIe通信。

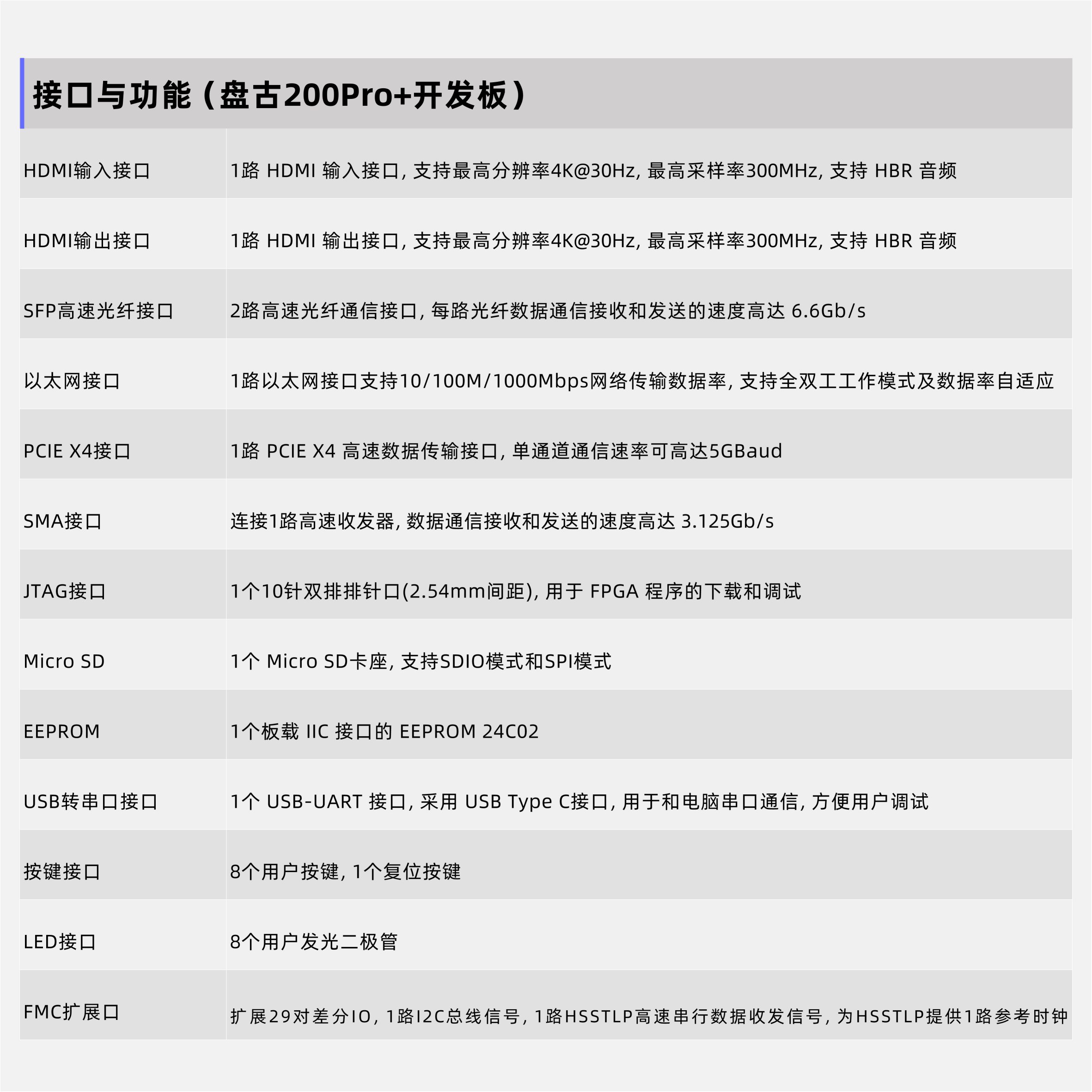

2. 丰富的接口资源

• 提供多种高速通信接口，包括PCIe Gen2 x4接口、2路SFP光纤接口、1路SMA接口。

• 支持HDMI输入和输出接口，最高支持4K@30Hz视频传输。

• 预留FMC扩展口，可扩展外部模块，满足更多定制化需求。

3. 强大的存储支持

• 核心板配备2片DDR3芯片，总容量8Gbit，数据总线宽度为32bit。

• 板载2片QSPI Flash，用于存储FPGA配置文件。

4. 开发友好性

• 提供完整的开发工具链和丰富的实验例程，方便用户快速上手。

• 配备JTAG接口和USB转串口接口，方便调试。

5. 高可靠性和稳定性

• 核心板与扩展板之间采用高速板对板连接器，走线经过等长和差分处理，确保信号完整性。

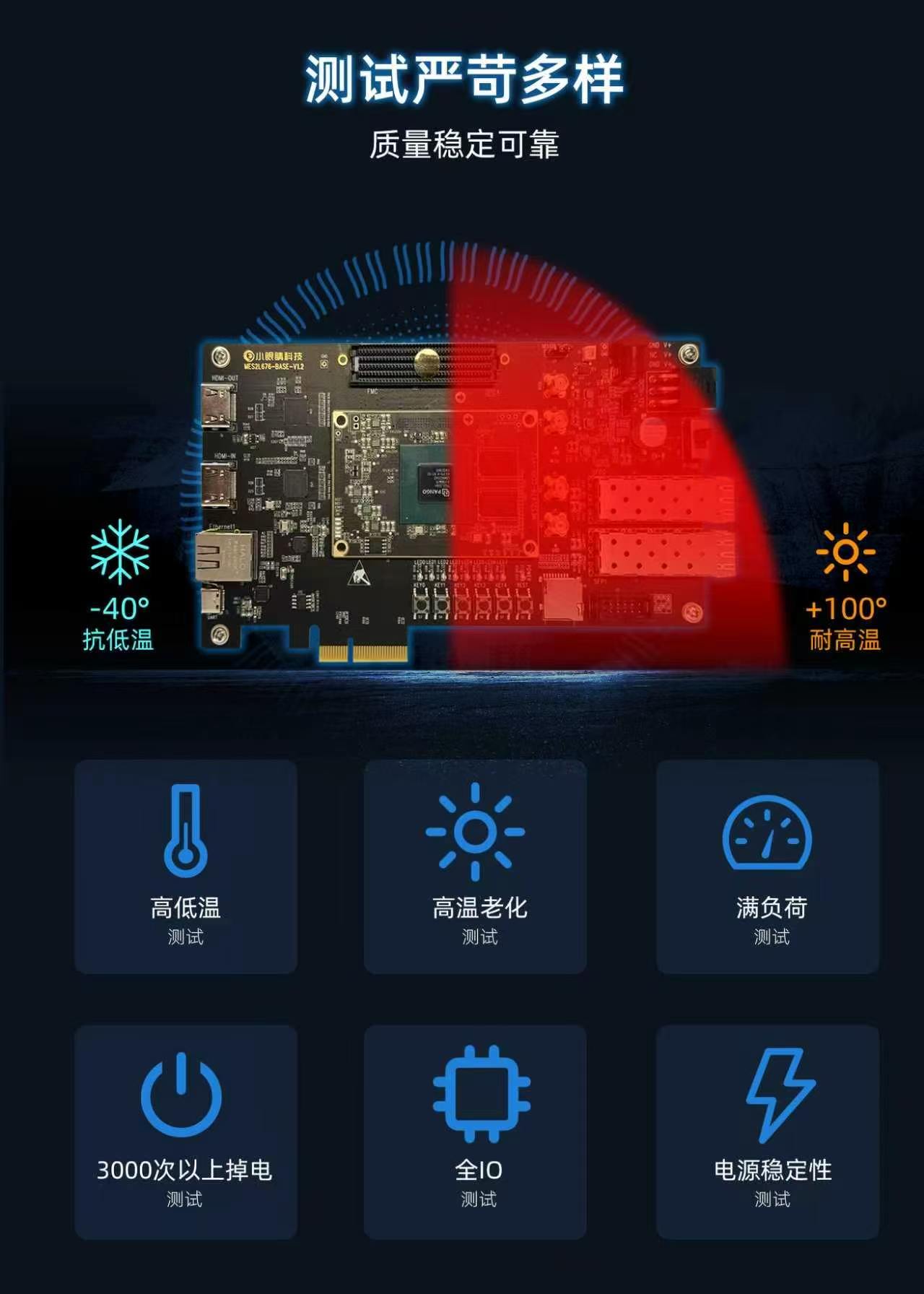

• 支持-20℃105℃的工作温度范围，适应多种恶劣环境。

6. 国产化设计

• 采用国产紫光同创FPGA芯片和宏晶微公司HDMI芯片，支持国内供应链。

| 产品特点

1. 核心板+扩展板结构

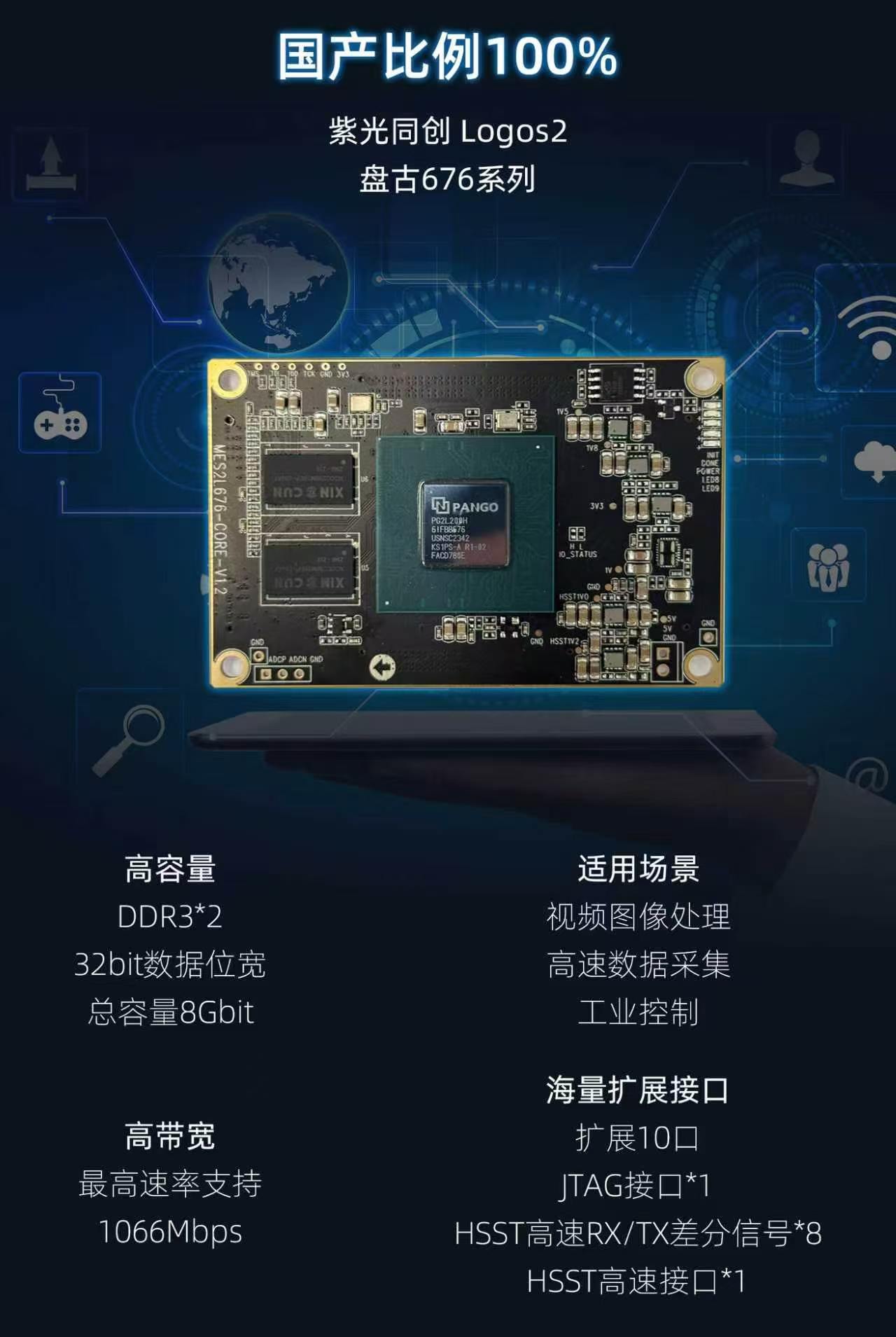

• 核心板主要由FPGA、2颗DDR3、2颗FLASH、电源及复位组成，承担FPGA最小系统运行及高速数据处理功能。

• 扩展板为核心板扩展了丰富的外围接口，包括HDMI、网口、串口、SD卡接口等。

2. 高速数据传输能力

• PCIe Gen2 x4接口，单通道通信速率可达5Gbps。

• 2路SFP光纤接口，每路数据通信接收和发送速度高达6.6Gbps。

• SMA接口，数据通信接收和发送速度高达6.6Gbps。

3. 视频处理能力

• HDMI输出接口支持4K@30Hz视频传输，兼容HDMI1.4b标准。

• HDMI输入接口支持4K@30Hz视频传输，兼容HDMI1.4b标准。

4. 灵活的扩展性

• FMC扩展口共扩展29对差分IO，1路I2C总线信号，1路HSSTLP高速串行数据收发信号。

5. 用户交互功能

• 提供8个用户LED灯和8个用户按键，方便用户进行交互和调试。

6. 多种存储接口

• 支持Micro SD卡座，兼容SDIO和SPI模式。

• 板载EEPROM，用于存储设备信息。

7. 调试与编程接口

• 提供10针2.54mm间距的双排排针口，用于FPGA程序的下载和调试。

8.兼容性与扩展性

• 与盘古100Pro+开发板底板兼容，用户可以根据需求选择不同逻辑规模的核心板。

盘古200Pro+开发板凭借其高性能、丰富的接口资源、强大的存储支持以及开发友好性，成为适用于多种应用场景的优秀开发平台，尤其适合视频图像处理、高速数据采集、工业控制等领域。
