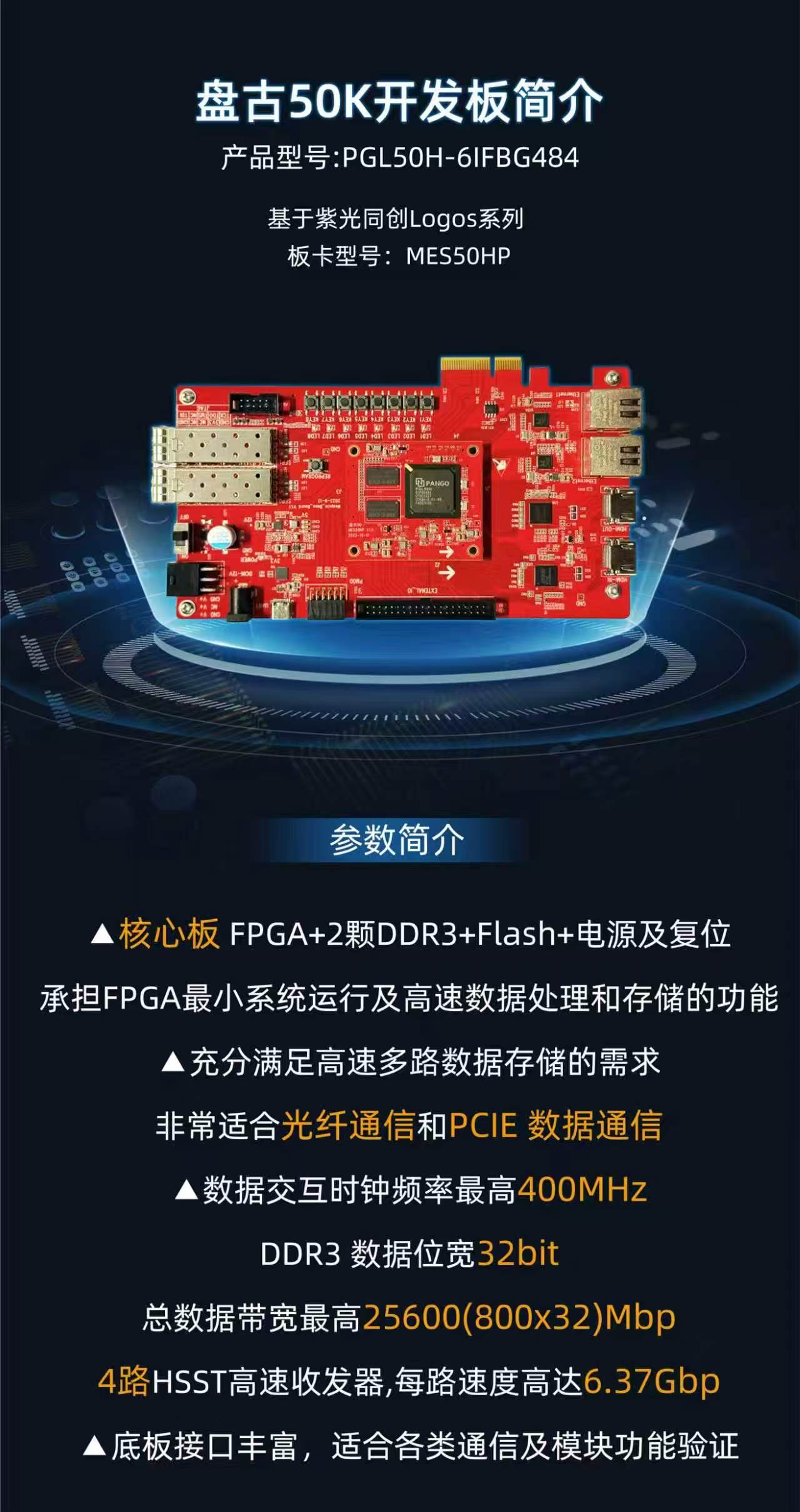

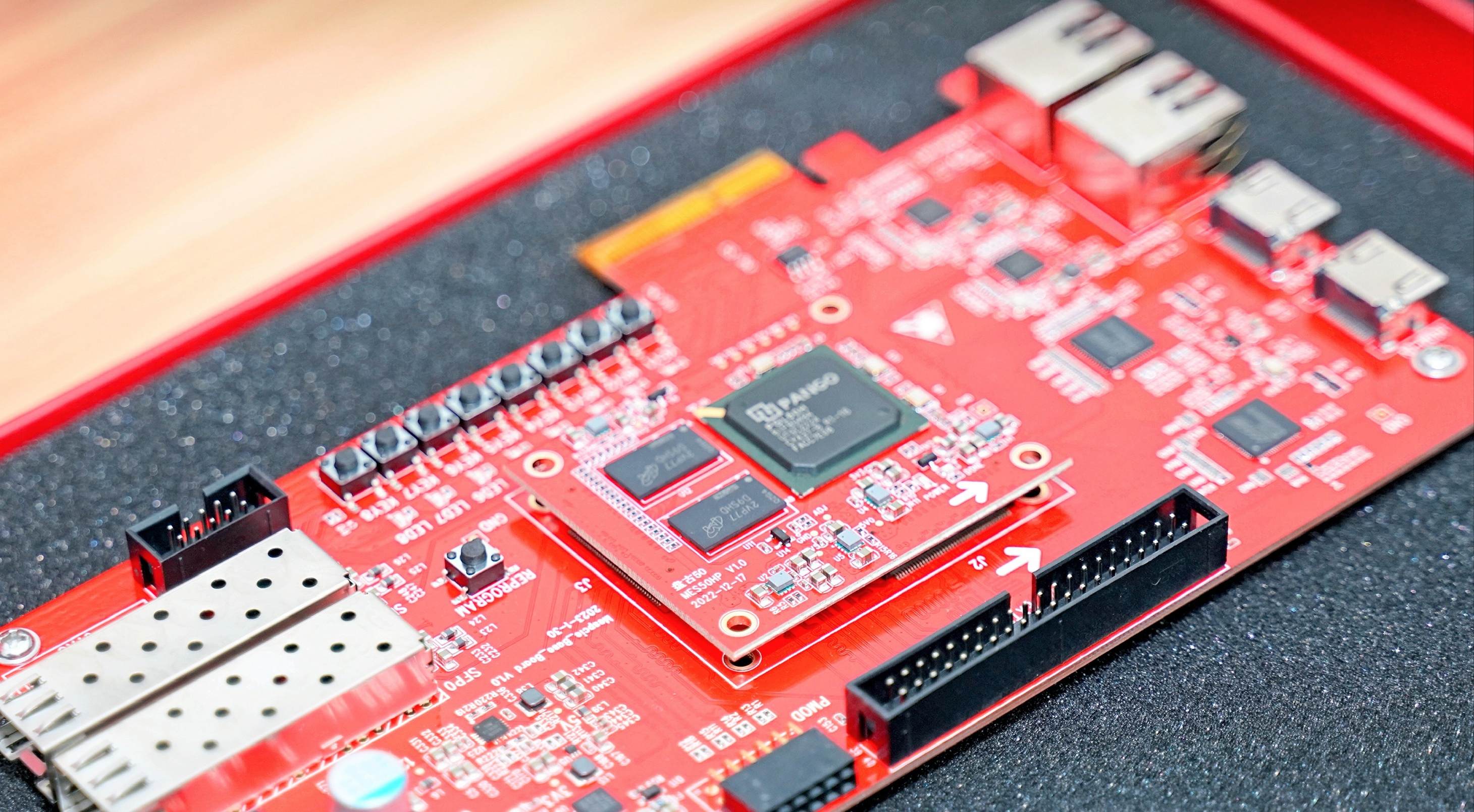

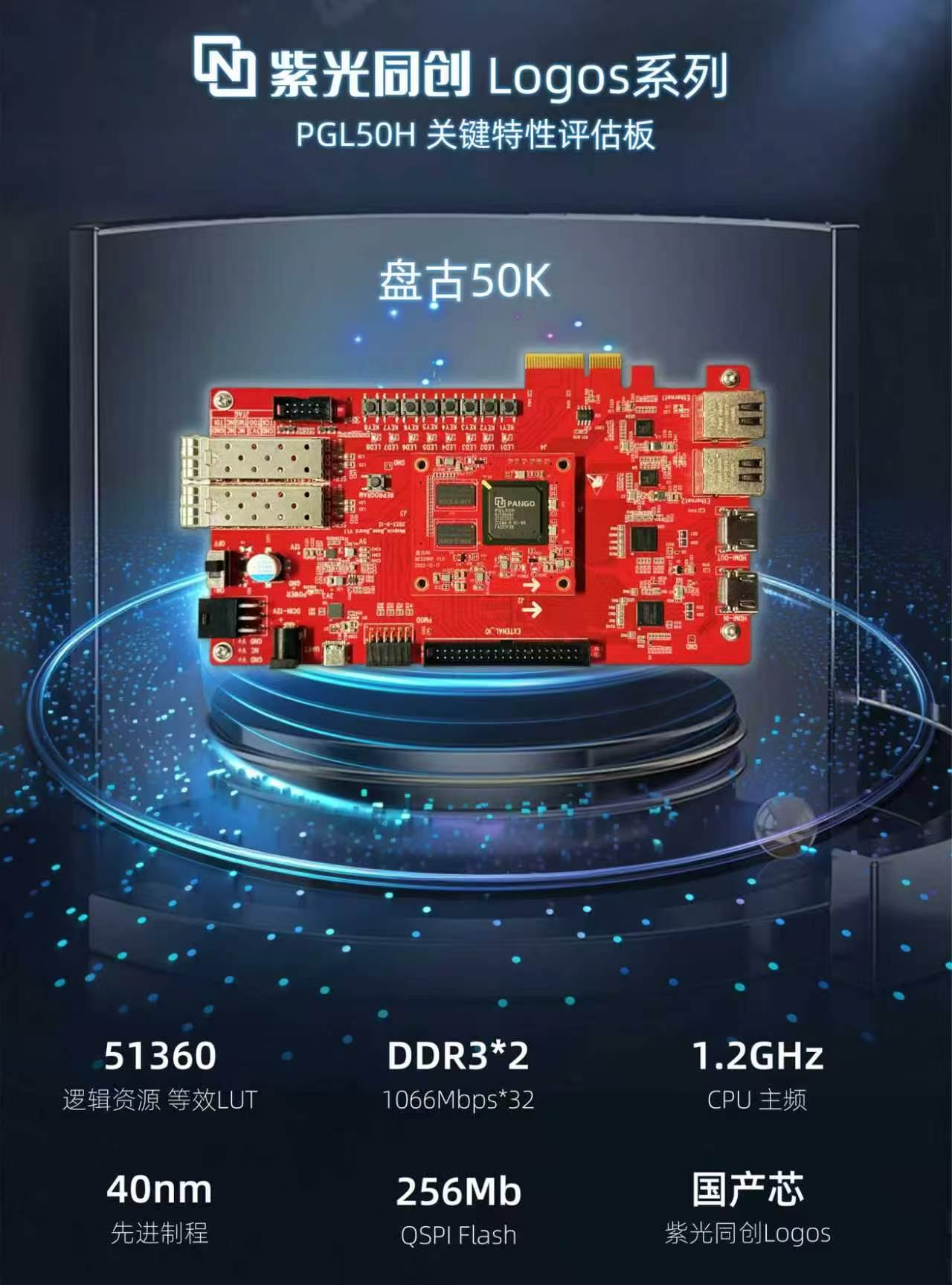

【紫光同创Logos系列】盘古50K开发板484封装系列全国400+高校种草使用集创赛及FPGA竞赛定制板卡
紫光同创40nm工艺Logos系列PGL50H-6IFBG484，DDR3交互时钟频率400MHz，2颗DDR3数据位宽32bit，总数据带宽最高25600（800×32）Mbps；4路HSST高速收发器，每路速度高达6.375Gb/s；HDMI收发接口用于图像验证及处理；预留的光纤接口、10/100/1000M以太网接口、PCIE 接口，方便各类高速通信系统验证；预留40pin的IO扩展连接器，方便用户在开发平台基础上验证模块电路功能。高校主推板卡，全国大学生集成电路创新创业大赛&全国大学生FPGA竞赛用板卡，配套实验丰富，充分满足高校教学和实验需求。
芯片型号：PGL50H-6IFBG484 板卡型号：MES50HP

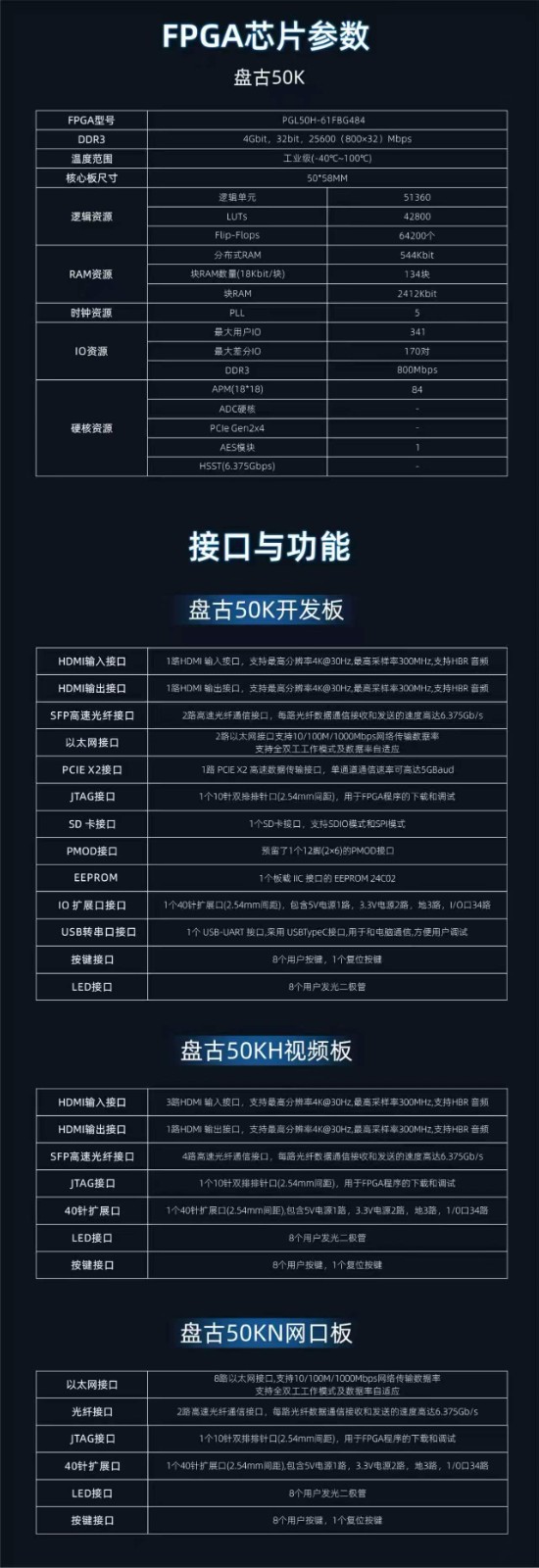

| 参数指标
▲系列：紫光同创Logos
▲芯片：PGL50H-6IFBG484
▲DDR3*2:32bit，25600（800×32）Mbps
▲4 路 HSST 高速收发器，每路速度高达 6.375Gb/s
▲2路10/100/1000M 以太网
▲1路HDMI 输入接口
▲1路HDMI 输出接口
▲2路SFP高速光纤接口，每路接收和发送速度高6.375Gb/s
▲1路PCIE X2 接口，单通道通信速率可高5GBaud
▲1路Jtag 调试接口
▲1路USB 转串口，用于通信调试
▲1路40 针扩展口，外接各种模块
▲1路JTAG 接口
▲集成PMOD 接口、LED灯、按键等

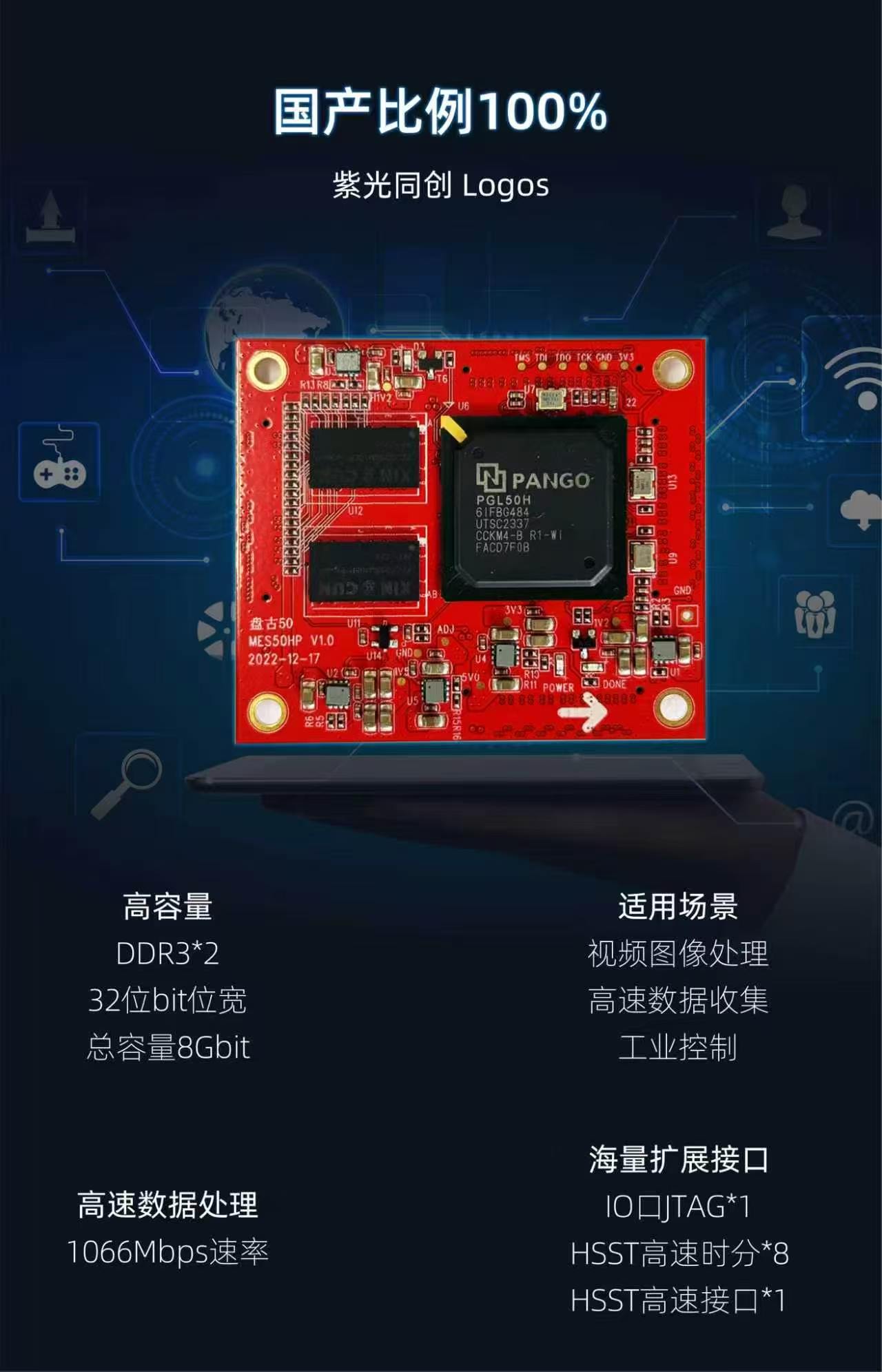

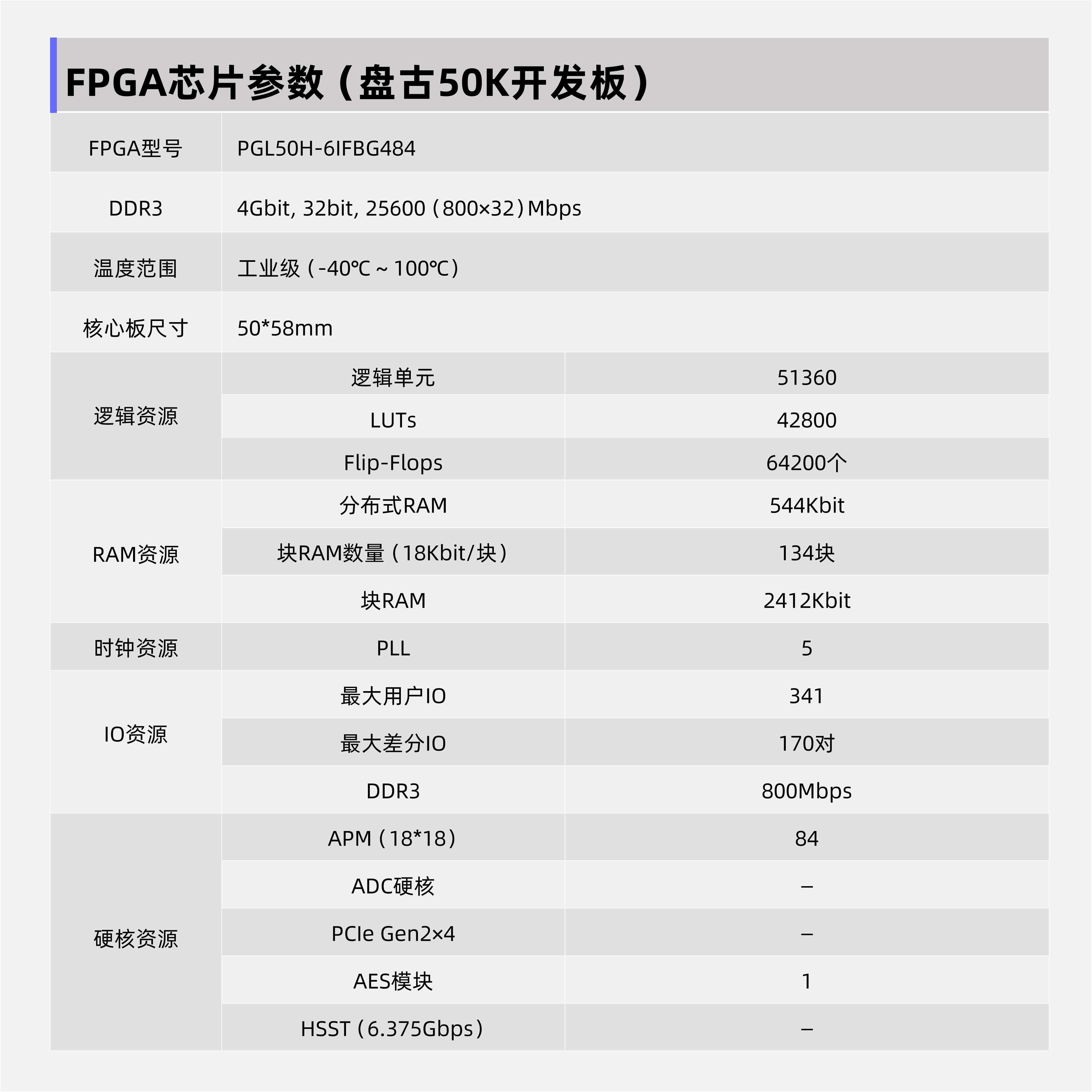

| 核心板参数指标
系列：紫光同创Logos2
芯片：PG2L50H-FBG484
DDR3*2:8Gbit，32bit
工艺：28nm
读写数据带宽：25Gb
速度等级：6
温度范围：工业级（-40~100℃）
引脚数目：484
LUT6：35800
等效LUT4：53700
1对ADC接口，1组JTAG接口
HSSTLP：4 路

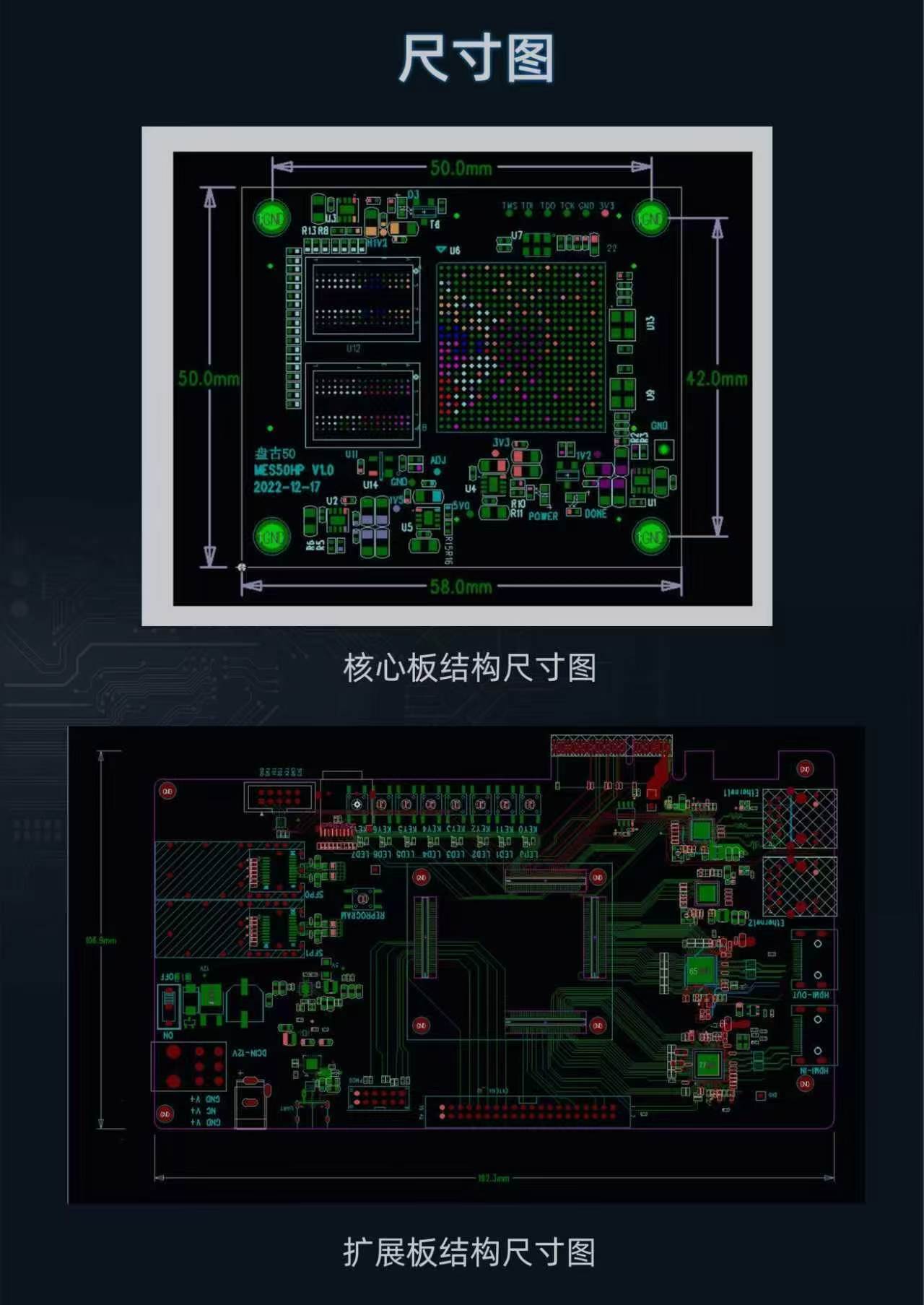

尺寸：50*58mm
| 产品特点
1.高性能FPGA芯片
• 核心芯片：采用紫光同创Logos系列PGL50H-6IFBG484 FPGA芯片，基于40nm工艺，具备50K逻辑单元规模，能够满足复杂逻辑设计和高性能计算需求。
• 高速收发器：支持4路HSST高速收发器，每路速度高达6.375Gbps，适合用于光纤通信和PCIe数据通信。
2.强大的存储支持
• DDR3内存：配备2片512MB DDR3芯片，总容量为1GB，数据总线宽度为32bit，数据交互时钟频率最高可达400MHz，总数据带宽最高可达25600Mbps。
• QSPI Flash：板载128MB QSPI Flash，用于FPGA配置文件和用户数据存储。

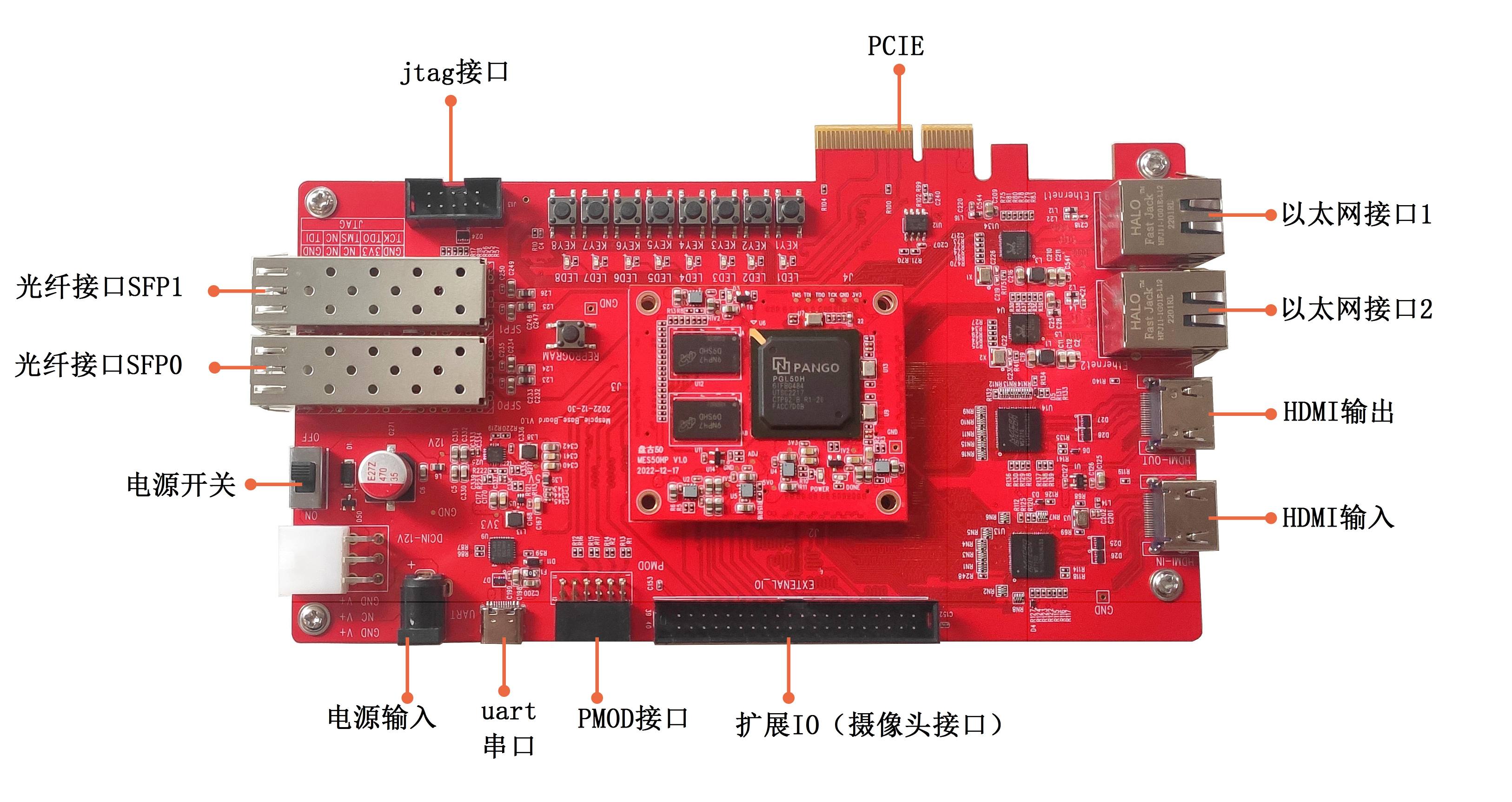

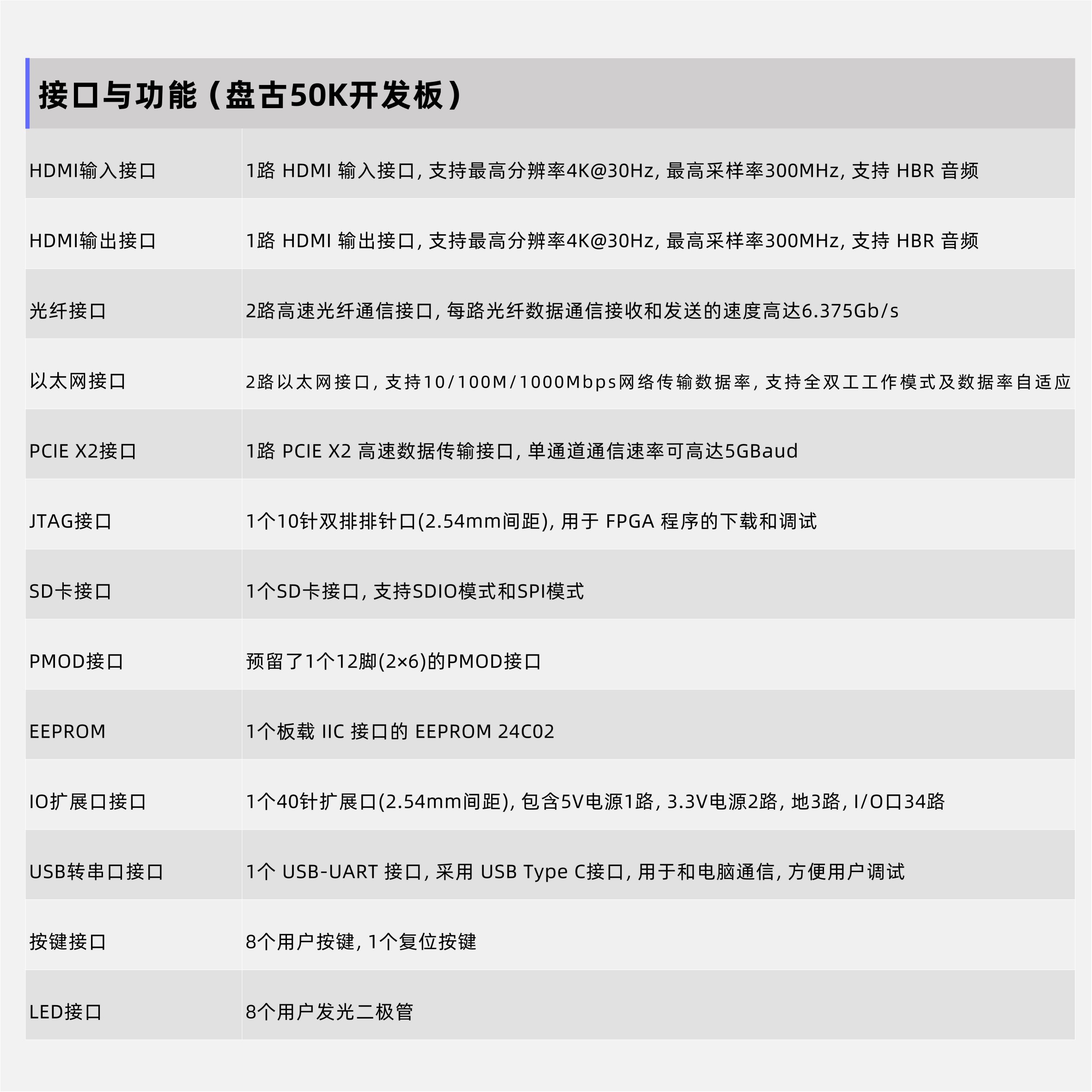

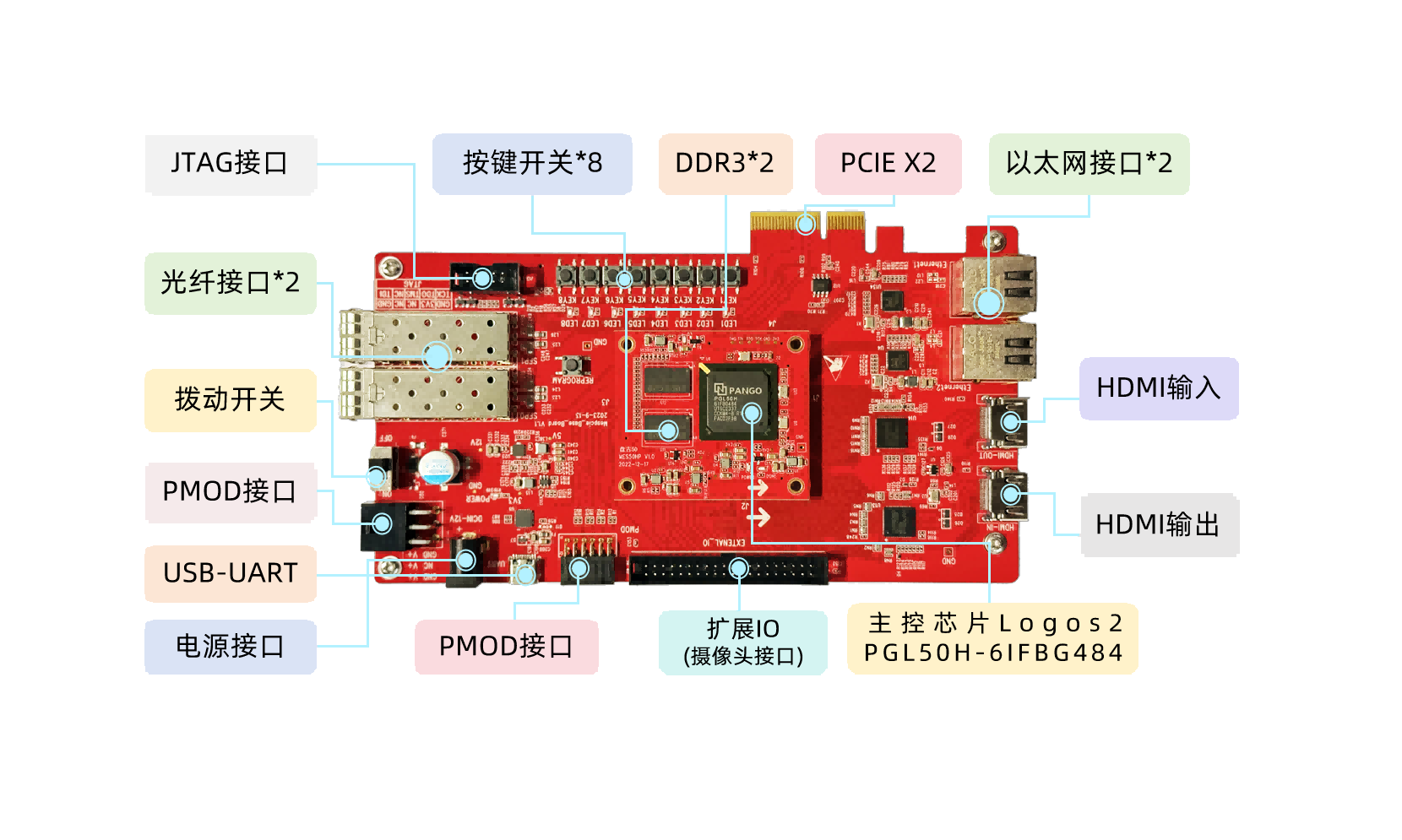

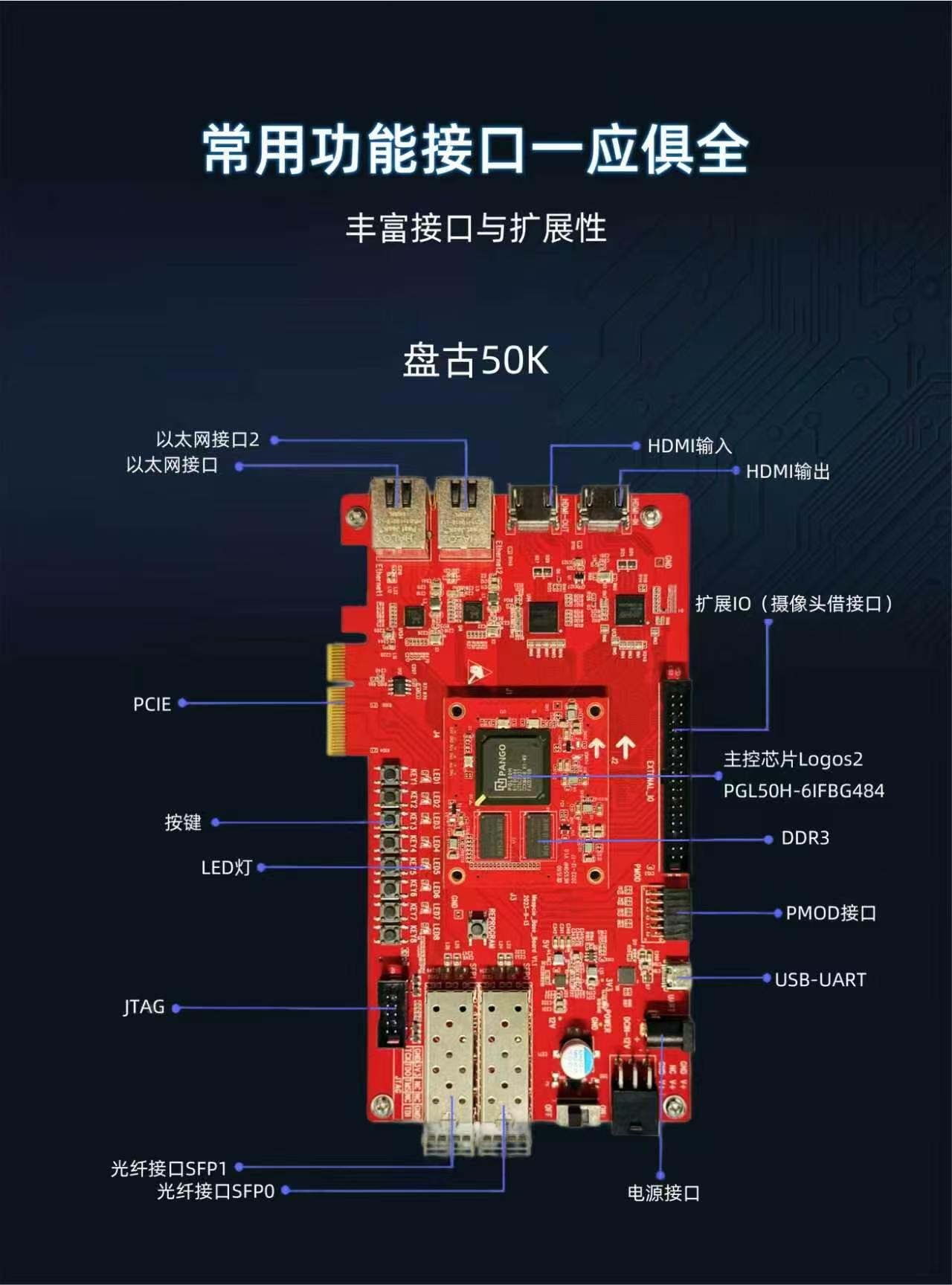

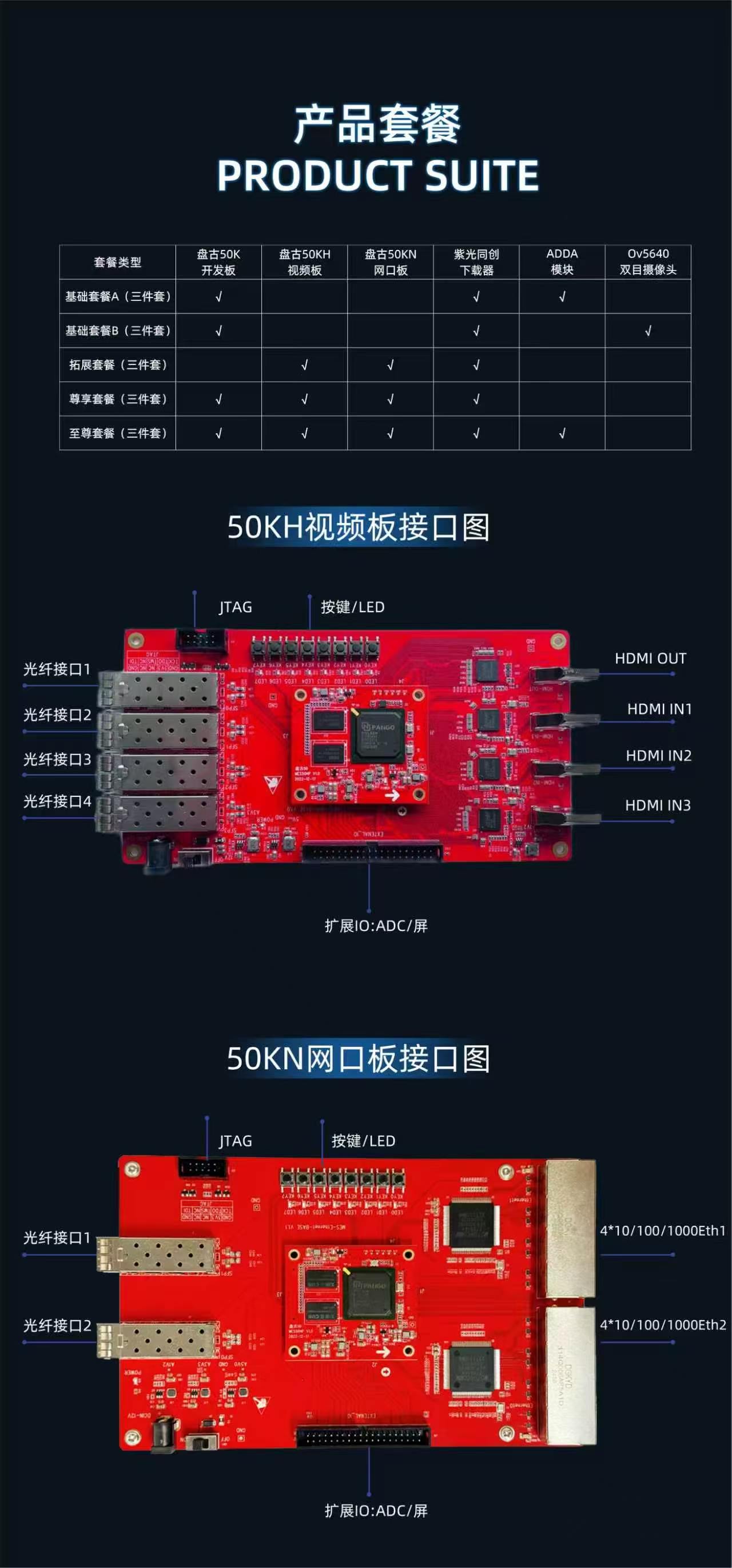

3.丰富的接口资源
• 视频接口：3路HDMI输入接口和1路HDMI输出接口，支持4K@30Hz视频传输。
• 通信接口：2路SFP光纤接口；8路10/100/1000M以太网接口；1路PCIe Gen2 x2接口。
• 扩展接口： 1个40pin扩展连接器，包含34路I/O口，方便用户外接模块。
• 其他接口：1个SD卡接口；1个JTAG调试接口；1个USB转串口接口。
4.开发友好性
• 调试接口：提供10针2.54mm间距的双排排针口，用于FPGA程序的下载和调试。
• 用户交互：配备8个用户LED灯和8个用户按键，方便用户进行交互和调试。
• 开发工具：支持紫光同创的PDS开发工具链，提供丰富的实验例程和开发文档。
5.高可靠性和稳定性
• 高速连接器：核心板与底板之间采用高速板对板连接器，走线经过等长和差分处理，确保信号完整性。

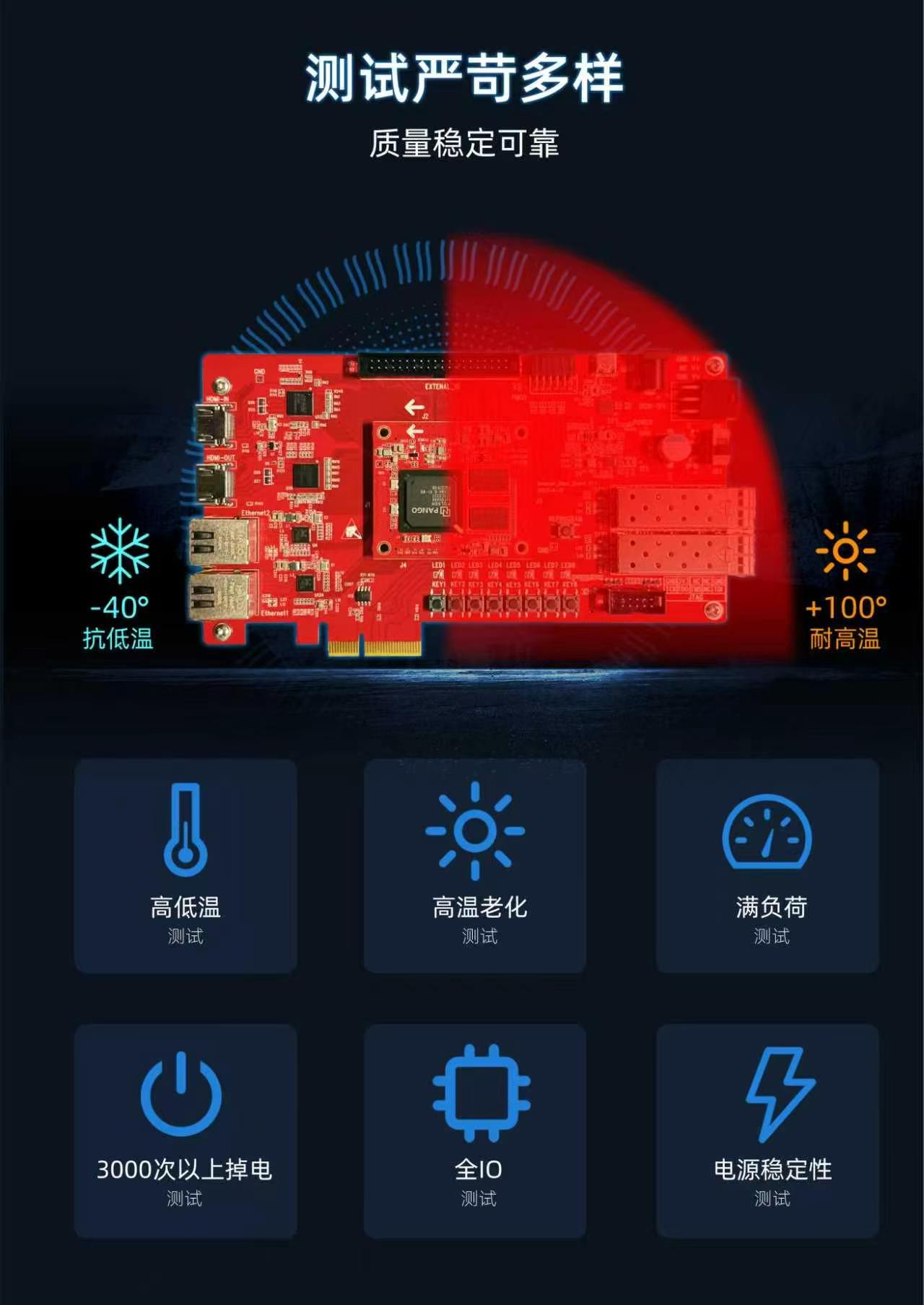

• 宽工作温度范围：支持-40℃100℃的工业级温度范围，适应多种恶劣环境。
6.灵活的扩展性
• IO扩展：核心板扩展出195个默认电平标准为3.3V的普通IO口，其中部分IO电压标准可调。
7.高性价比与国产化
• 国产芯片：采用国产紫光同创FPGA芯片，支持国内供应链，具有较高的性价比。
• 100%国产化设计：支持自主可控的知识产权产业链。
8.应用场景广泛

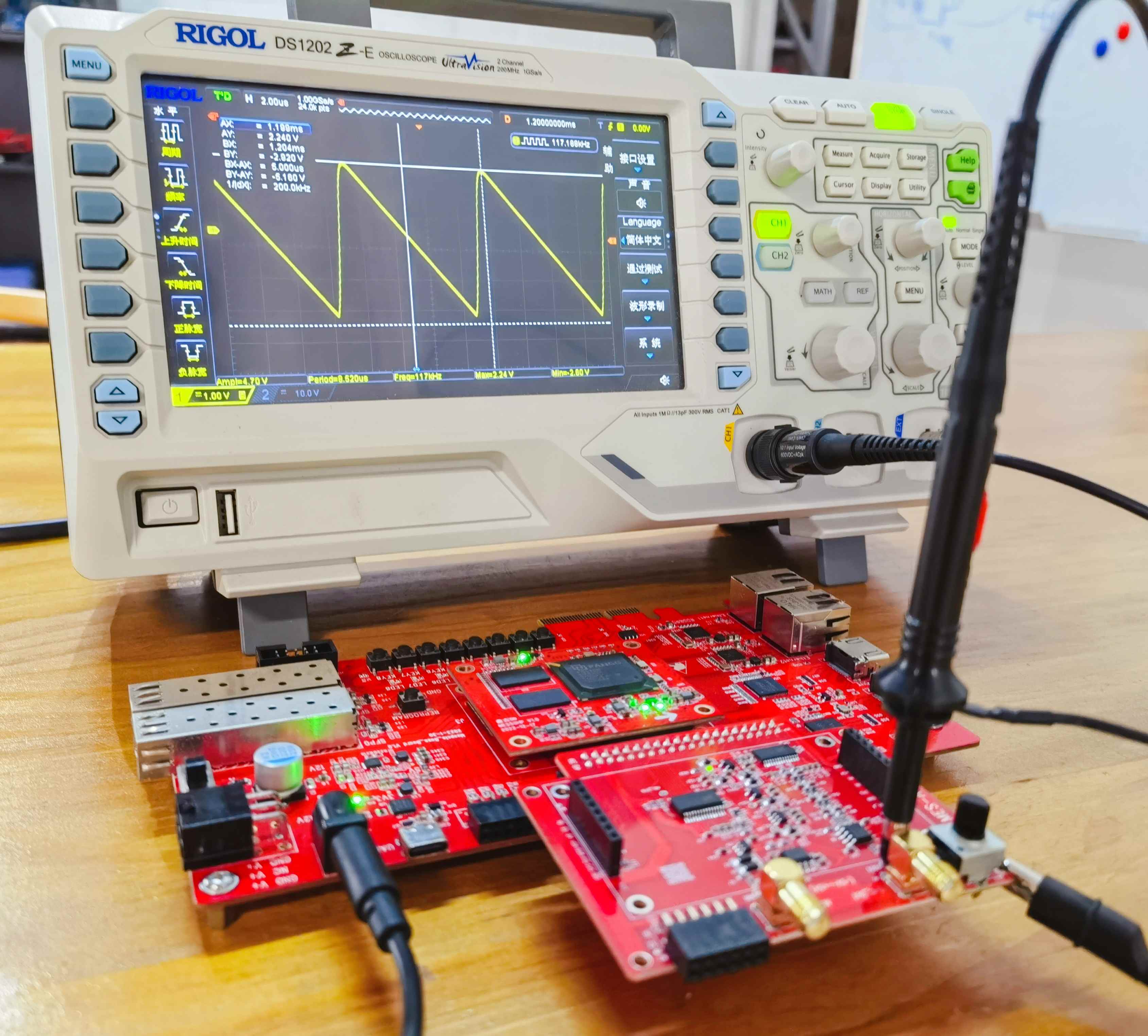

• 视频图像处理：支持4K视频输入和输出，可用于智能视觉、视频分析等应用。
• 高速数据采集：高速光纤接口和PCIe接口，适用于高速数据采集和传输。
• 工业控制：丰富的接口资源和高可靠性，适用于工业自动化、智能电网等场景。
• 通信与网络：支持高速光纤通信和以太网接口，适用于5G通信和网络信息安全。
9.教育与竞赛支持
• 官方定制：作为全国大学生集成电路创新创业大赛和全国大学生FPGA竞赛紫光同创赛道的官方定制开发板，已在400多所高校推广使用。
