【紫光同创Logos2系列】盘古100Pro开发板484封装PCIe Gen2 x4接口2路SFP光纤满足大批量低功耗高性能的应用需求
芯片型号：PG2L100H-6IFBB484
板卡型号：MES2L484-100HP

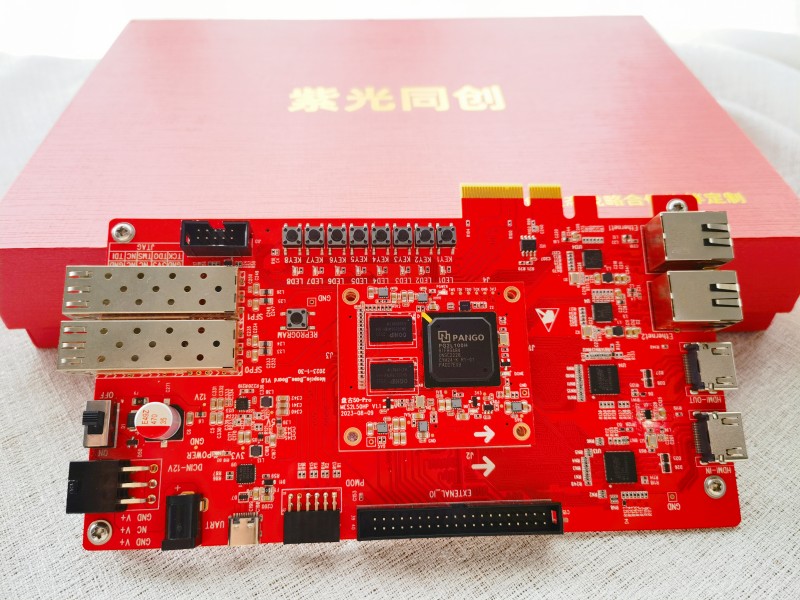

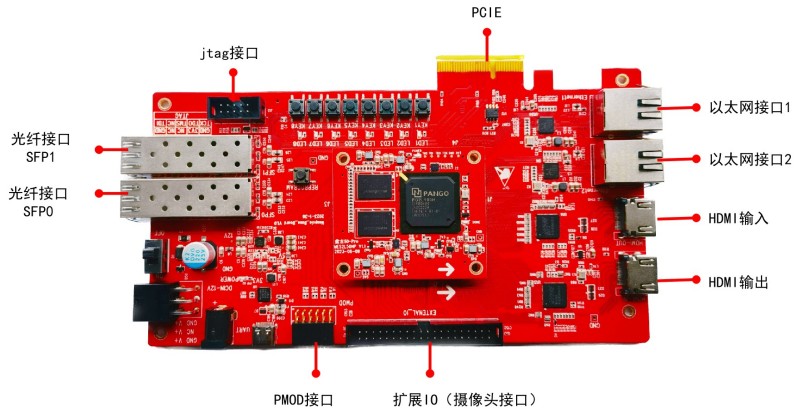

| 参数指标
▲系列：紫光同创 logos2
▲封装：484封装
▲芯片：PG2L100H-6IFBG484
▲4 路 HSST 高速收发器，每路速度高达 6.6Gbps
▲2路10/100M/1000M 以太网 RJ-45 接口
▲1路PCIe X2 接口，单通道通信速率可高达 5GBaud
▲2路SFP 高速光纤接口，每路的接收和发送的速度高达 6.6Gb/s
▲1路HDMI 输出接口
▲1路HDMI 输入接口
▲1路USB 转串口，用于通信调试
▲1路JTAG 接口，用于 FPGA 程序的下载和调试
▲1路40 针扩展口，外接各种模块
▲1路PMOD接口
▲集成EEPROM、LED灯、按键、Micro SD 卡座等
| 核心板参数指标
◆系列：紫光同创Logos2
◆芯片：PG2L100H-FBG484
◆DDR3*2:4Gbit，32bit
◆封装：FBG 封装
◆速度等级：6
◆温度范围：工业级（-40~100℃）
◆管脚数目：484
◆等效LUT4：99900
◆LUT6：66600
◆1对ADC接口，1组JTAG接口
◆HSSTLP：4 路
◆尺寸：为50*58（mm）
| 产品特点
1. 高性能FPGA芯片
• 采用紫光同创Logos2系列PG2L100H-6IFBG676 FPGA芯片，基于28nm工艺，具备100K逻辑单元规模，能够满足复杂逻辑设计和高性能计算需求。
• 支持8路HSST高速收发器，每路速度高达6.6Gbps，适用于光纤通信和PCIe数据通信。
2. 强大的存储支持
• 核心板配备2片DDR3芯片，总容量8Gbit，数据总线宽度为32bit，最高速率支持1066Mbps，总数据带宽最高可达34112Mbps。
• 板载16MB QSPI Flash，用于FPGA配置文件和用户数据存储。
3. 丰富的接口资源
• 提供多种高速通信接口，包括PCIe Gen2 x4接口、2路SFP光纤接口、10/100/1000M以太网接口。
• 支持HDMI输入和输出接口，最高支持4K@30Hz视频传输。
• 预留FMC LPC扩展口，符合FMC接口规范，可用于外接FMC模块。
4. 开发友好性
• 提供完整的开发工具链和丰富的实验例程、实验教程、学习视频，帮助用户快速上手。
• 提供8个用户LED灯和8个用户按键，方便用户进行交互和调试。
5. 高可靠性和稳定性
• 核心板与底板之间采用高速板对板连接器，走线经过等长和差分处理，确保信号完整性。
• 支持-40℃100℃的工业级温度范围，适应多种恶劣环境。
6. 高性价比与国产化
• 采用国产紫光同创FPGA芯片，支持国内供应链，具有较高的性价比。
• 100%国产化设计，支持自主可控的知识产权产业链。
|产品技术特点
1. 核心板+底板结构
• 核心板由FPGA、2颗DDR3、Flash、电源及复位构成，承担FPGA最小系统运行及高速数据处理和存储功能。
• 底板扩展了丰富的外围接口，满足多方位开发需求。
2. 多种时钟源
• 板载多个有源晶振，包括27MHz和125MHz的单端有源晶振。
3. 调试与编程接口
• 提供JTAG接口和USB转串口接口，方便调试。
4. 应用场景广泛
• 适用于视频图像处理、高速数据采集、工业控制等多元应用场景。
应用场景
• 视频图像处理： 支持4K视频输入和输出，可用于智能视觉、视频分析等应用。
• 高速数据采集：高速光纤接口和PCIe接口，适用于高速数据采集和传输。
• 工业控制：丰富的接口资源和高可靠性，适用于工业自动化、智能电网等场景。
• 通信与网络： 支持高速光纤通信和以太网接口，适用于5G通信和网络信息安全。
盘古100Pro开发板凭借其高性能、丰富的接口资源、强大的存储支持以及开发友好性，成为适用于多种应用场景的优秀开发平台，尤其适合对成本敏感且需要高性能处理能力的项目。
